Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule Software-Version 40 2.xx A usgabe 06/96 14.5 Umrüstgenerator URG 14 - 47 ● Rüstung " xx.AR" in der F SB mit Do ppelkli ck aus wählen. Die FSB…
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.5 Umrüstgenerator URG Software-Version 402.xx Ausgabe 06/96
14 - 48
●
Dialogbox mit
Ok
bestätigen.
●
URG über das Menü "DATEI" mit
Ende
verlassen.
Der vom Bediener geöffnete URG wird geschlossen und nur noch der vom AC geöffnete URG
wird zuoberst am Bildschirm angezeigt.
Abb. 14.5.2 Hauptfenster "Umrüstgenerator" (Anzeige einer Anfangsrüstung)
Nachfolgend werden die Bereiche im Hauptfenster des URG und deren Funktion erläutert.
Das Hauptfenster ist folgendermaßen unterteilt:
-
Menüzeile
-
Melde- und Statuszeile
-
Auswahlfelder "Teilanlagen" und "Stationen"
-
Kommandobereich
-
Anzeigebereich
Auswahlfeld "Stationen"Kommandobereich
Menüzeile Meldezeile Statuszeile
Anzeigebereich
(Darstellung einer
Anfangsrüstung)
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 402.xx Ausgabe 06/96 14.5 Umrüstgenerator URG
14 - 47
●
Rüstung "xx.AR" in der FSB mit Doppelklick auswählen.
Die FSB schließt sich und das Hauptfenster des URG wird am Bildschirm dargestellt. Im Anzeige-
bereich des Hauptfensters wird der Rüstanteil des gewählten Leiterplattentyps für die im Aus-
wahlfeld "Stationen" (siehe Abb. 14.5.2) selektierte Station angezeigt.
14.5.4 Hauptfenster Umrüstgenerator
Das Hauptfenster wird bei jeder Selektion im Auswahlfenster des URG geöffnet, oder z.B. durch einen AC,
wenn eine Umrüstung der vorliegenden Rüstung (Anfangsrüstung) auf eine Folgerüstung für den zur Produktion
vorgegebenen LP-Typ erforderlich wird.
Im Hauptfenster kann sich der Bediener z.B. die Daten der Anfangsrüstung und die Umrüstanweisung auf
eine Folgerüstung für eine selektierte Station anzeigen lassen.
☞
HINWEIS
Trifft von einem AC durch Anstoß von einem Auftraggeber, z.B. der AST (siehe Abschn. 14.2), eine Um-
rüstanforderung ein, nachdem das Hauptfenster des URG bereits durch den Bediener geöffnet wurde,
wird die Umrüstanforderung vom AC vorrangig behandelt. Die nachfolgende Dialogbox wird aufgeblendet.
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.5 Umrüstgenerator URG Software-Version 402.xx Ausgabe 06/96
14 - 46
-
Rüstung ausgeben
Hiermit kann sich der Bediener eine ausgewählte Rüstung anzeigen und ggf. ausdrucken lassen.
●
Button
Rüstung ausgeben
anklicken.
Das Auswahlfenster schließt sich und das Hauptfenster des URG mit der darüberliegenden FSB
zur Selektion der Rüstung wird geöffnet.
●
Das Verzeichnis "*Stammdaten:Anlagen" mit Doppelklick öffnen.
●
Die Anlage "*xx.ak" und Teilanlage "*xx.va" nacheinander mit Doppelklick selektieren.

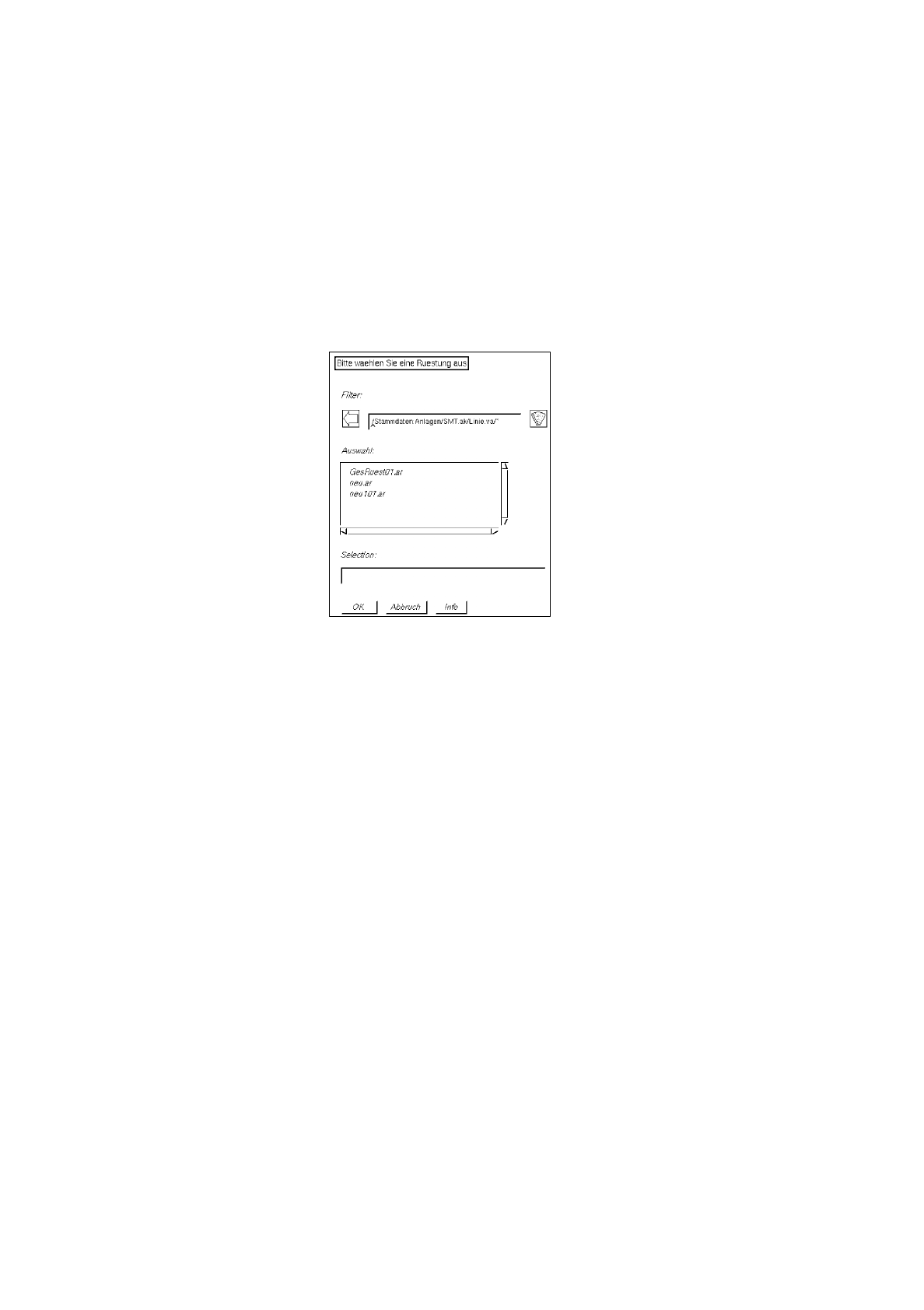

In der FSB werden alle bereits definierten Rüstungen angezeigt.
●
Rüstung "xx.ar" in der FSB mit Doppelklick auswählen.
Die FSB schließt sich und das Hauptfenster des URG wird am Bildschirm dargestellt.
Im Anzeigebereich des Hauptfensters (siehe Abb. 14.5.2) wird die Rüstung für die im
Auswahlfeld "Stationen" selektierte Station angezeigt.
-
Rüstanteil für Leiterplattentyp ausgeben
Hiermit kann sich der Bediener die Rüstung für einen bestimmten LP-Typ anzeigen und ggf. ausdruk-
ken lassen.
●
Button
Rüstanteil für Leiterplattentyp ausgeben
anklicken.
Das Auswahlfenster schließt sich und das Hauptfenster des URG mit der darüberliegenden FSB
zur Selektion einer Leiterplatte wird geöffnet.
●
Das Verzeichnis "*Stammdaten:Leiterplatten" mit Doppelklick öffnen.
●
Die Leiterplatte "*xx.la", "*.ad", Anlage "*xx.AK" und Teilanlage "*xx.VA" nacheinander mit Dop-
pelklick selektieren.
Jetzt wird in der FSB eine Liste der Rüstungen angezeigt, die für den selektierten LP-Typ möglich
sind.
