14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX 14.2 Auftragssteuerung AST Software-Version 402.xx Ausgabe 06/96 14 - 14 14.2.3.4 Optimierungsgrunddaten editieren Für die O ptimierung der Rü stung ei…
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 402.xx Ausgabe 06/96 14.2 Auftragssteuerung AST
14 - 15
-
Editieren
von Optimierungsgrunddaten
●
Die Ikone
anklicken und danach die Ikone .
Die FSB mit der Dateiauswahl aller konfigurierten Gesamtanlagen wird geöffnet.
●
Nacheinander Gesamtanlage ".ak" und Teilanlage ".va" mit Doppelklick auswählen.
●
Abbruch
in der FSB anklicken.
Die FSB wird geschlossen und die ausgewählten Daten werden in die entsprechenden Editier-
felder übernommen.
☞
HINWEIS
Wenn mit einer Festrüstung bestückt werden soll, muß in der FSB noch zusätzlich eine Rüstung ".ar"
mit Doppelklick ausgewählt werden. Die FSB wird geschlossen.
●
OK
im Kommandobereich anklicken.
Die Daten werden in die Liste übernommen.
-
Ändern
von Optimierungsgrunddaten
●
Ikone
anklicken.
●
In der Liste die Zeile mit den Daten, die geändert werden sollen, mit der rechten Maustaste
anklicken. Die Daten werden in die Editierfelder übernommen.
●
Daten entsprechend ändern und mit
OK
in die Liste übernehmen.
-
Löschen
von Optimierungsgrunddaten
●
Ikone
aktivieren.
●
In der Liste die Zeile mit den Daten, die gelöscht werden soll, auswählen.
Die Daten werden sofort gelöscht, wenn im Hauptfenster die Option "Löschen ohne Nachfragen"
eingestellt ist.
Folgende Dialogbox wird aufgeblendet, wenn im Hauptfenster die Option "Löschen mit Nach-
fragen" eingestellt ist.
●
Ja
anklicken.
Die Dialogbox schließt sich, und die selektierten Daten werden nicht mehr angezeigt.
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.2 Auftragssteuerung AST Software-Version 402.xx Ausgabe 06/96
14 - 14
14.2.3.4 Optimierungsgrunddaten editieren
Für die Optimierung der Rüstung einer Losdatei werden die Optimierungsgrunddaten benötigt. Diese geben
an, auf welcher Gesamtanlage und Teilanlage die Losdatei gefertigt werden soll und ob eine Festrüstung
verwendet werden soll. Nach Eingabe der Optimierungsgrunddaten kann die Rüstoptimierung gestartet werden.
Der Name der optimierten Rüstdatei setzt sich aus dem Namen der aktuell geladenen Losdatei, dem eine
zweistellige Zahl hinzugefügt wird und der Endung ".ar
"
zusammen.
●
DIENSTE --> Optimierungsgrunddaten... anklicken.
Das Fenster mit den Optimierungsgrunddaten der im Hauptfenster liegenden Losdatei wird ge-
öffnet. Es ist vom Aufbau und der Bedienung ähnlich dem Fenster der Barcode-Zuordnungsliste
(siehe Seiten 14 - 11 bis 14 - 13).
Abb. 14.2.4 Fenster "Optimierungsgrunddaten"
Der Editierbereich enthält Editierfelder für die Optimierungsgrunddaten, die pro Linie eingegeben werden
können.
-
Gesamtanlage / Teilanlage: Gibt die Linie an.
Der jeweilige Name muß immer eingetragen werden.
-
Festrüstung: Rüstung, die nicht verändert werden darf.
-
Ausgangsrüstung: Dies ist die Rüstung, von der die "Optimierung" ausgeht, daß sie
auf der Station vorhanden ist.
-
Datum / Zeit Datum/Zeit gibt an, wann eine Linie keine Aufträge mehr be-
arbeitet und damit für die Aufträge der geladenen Losdatei frei ist.
Auswahl-
bereich
Kommando-
bereich
Editier-
bereich
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 402.xx Ausgabe 06/96 14.2 Auftragssteuerung AST
14 - 13
-
Drucken
der Barcode-Zuordnungsliste
●
DATEI
-->
Drucken
in der Menüzeile anklicken.
Die Dialogbox zur Auswahl des Druckers wird geöffnet.
●
Drucker auswählen und mit
Ok
bestätigen.
Die Barcode-Zuordnungsliste wird auf dem gewählten Drucker ausgegeben.
-
Schließen
des Fensters "Barcode-Zuordnungsliste"
Das Fenster mit der Barcode-Zuordnungsliste kann geschlossen werden, ohne daß die vorgenomme-
nen Änderungen gespeichert werden.
●
DATEI
-->
Ende
in der Menüzeile anklicken.

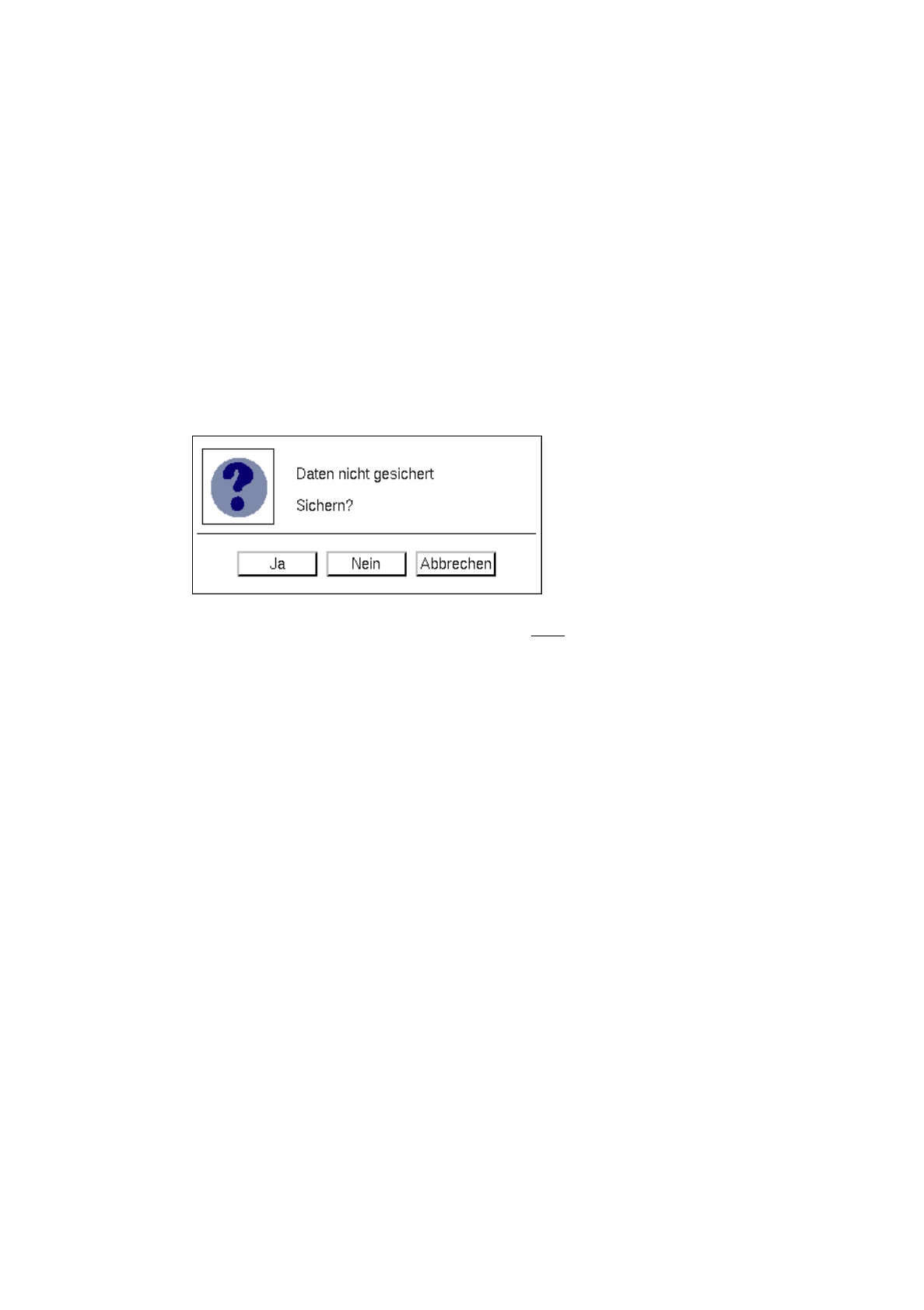

Falls keine Daten editiert wurden, schließt sich das Fenster. Andernfalls wird die nachfolgende
Dialogbox geöffnet.
●
Nein
in der Dialogbox anklicken, wenn die Daten nicht
gesichert werden sollen.
Das Fenster wird geschlossen und die Daten in der Barcode-Zuordnungsliste werden wieder in
ihren ursprünglichen Zustand (vor der Bearbeitung) zurückgesetzt.
Oder:
●
Ja
in der Dialogbox anklicken, wenn die Daten gesichert werden sollen.
Die Dialogbox und das Fenster werden geschlossen. Die geänderte Barcode-Zuordnungsliste
wird gesichert.
