Betriebsanleitung Linienrechner UNIX 17.1 Einführung
Software-Version 402.xx Ausgabe 06/96
17 - 1
In diesem Kapitel werden am Beispiel von drei Leiterplatten alle Arbeitsschritte beschrieben, die von der Er-
stellung der Bestückprogramme bis zur Auftragsvorgabe notwendig sind.
Dieses Kapitel kann von Anfängern als Einführung Schritt für Schritt durchgearbeitet werden, es kann aber
auch von erfahreneren Programmieren als Nachschlagewerk oder „Gedächtnisstütze“ benutzt werden. Dies
wird durch das zweiseitige Konzept ermöglicht: die linke Seite enthält nur Stichworte, die rechte Seite be-
schreibt im Detail jeden Arbeitsschritt.
Das Kapitel ist als Ergänzung zu den anderen Kapiteln der Betriebsanleitung gedacht und kann nicht jeden
Einzelfall abhandeln. Zu weiteren Informationen zu einem Thema oder einer Funktion sei auf das entsprechen-
de Kapitel in der Betriebsanleitung verwiesen.
Es ist außerdem sehr hilfreich, mit den zur Verfügung stehenden On-line Hilfen zu arbeiten:
—
On-line Hilfe Bubble-Help:
enthält Informationen zu allen Editierfeldern, Ikonen und Fensterbereichen.
• Im Menü
HILFE
die Option
On-line Hilfe ein/aus
anklicken.
• Den Mauspfeil auf die Stelle verschieben, wo Erläuterungen gewünscht werden.
Ein Fenster mit der Hilfe-Information wird geöffnet und durch Verschieben des Mauspfeils wieder
geschlossen.
—
Index-Hilfe:
enthält die Beschreibung der Vorgehensweise zu fast allen Themen.
• Im Menü
HILFE
die Option
Index
anklicken.
Die Index-Hilfe wird geöffnet.
• Mit der Funktion
Textsuche
ein Thema suchen lassen oder
im Inhalt durch Anklicken der grünen Begriffe die Beschreibungen zum Thema durchgehen.
Die beschriebenen Leiterplatten haben unterschiedliche Lerninhalte:
• Leiterplatte 1: einfache Schaltung, Schwerpunkt Grundprinzip der Bestückprogrammerstellung;
• Leiterplatte 2: einfache Schaltung, Schwerpunkt Beschreibung von kundenspezifischen Gehäuseformen;
• Leiterplatte 3: komplexe Schaltung, Schwerpunkt Nutzentechnik.
Bei allen Beispielen wird von einer bestimmten Linien- und Stationskonfiguration ausgegangen. Da die Konfi-
guration bei jedem Kunden anders ist, können die angegebenen Daten nur als Beispiel betrachtet werden und
müssen vom Kunden auf seine Gegebenheiten übertragen werden.

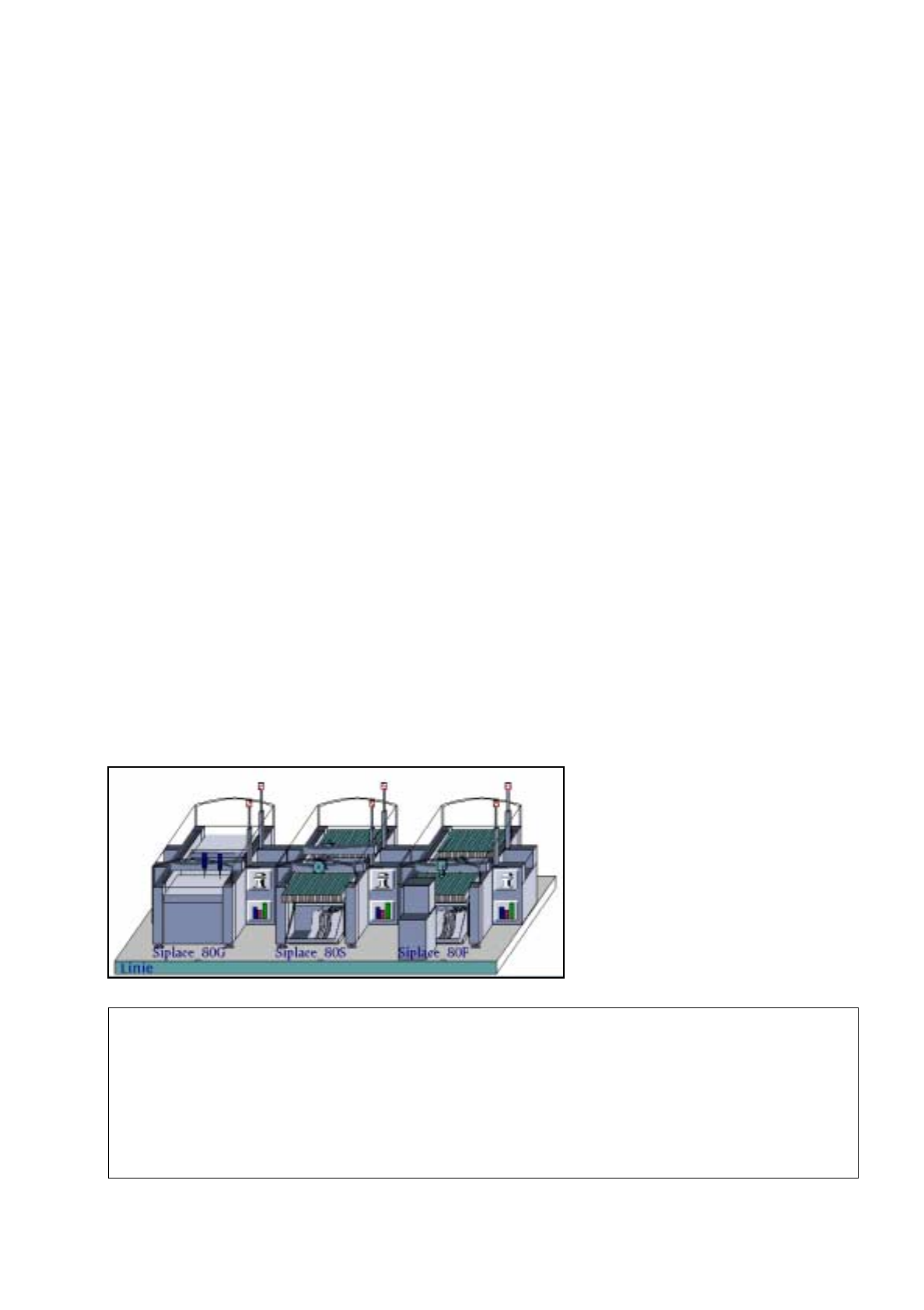

Stationskonfiguration
17 LR-UNIX in der Praxis
17.1 Einführung
Siplace_80G :
• optische Leiterplatten-
Zentrierung
Siplace_80S:
• optische Leiterplatten-Zentrierung
• Revolverkopf
• Segmenttyp 2 -> 6xx Pipetten
• BE-Kamera 19x25 im Kopf ->
Sensortyp 9
Siplace_80F:
• optische Leiterplatten-Zentrierung
• IC-Kopf -> 4xx Pipetten
• IC-Kopf Kamera -> Sensortyp 7
•Revolverkopf
• Segmenttyp 2 -> 6xx Pipetten
• BE-Kamera 19x25 im Kopf ->
Sensortyp 9
• Waffle-Pack-Wechsler
Linienkonfiguration
17.1 Einführung Betriebsanleitung Linienrechner UNIX
17.1.1 Vom Bestückprogramm zur Bestückung - Übersicht Software-Version 402.xx Ausgabe 06/96
17 - 2
Rüstungserstellung
Anlagensteuerung
Die DM-Beschreibung entfällt.
17.1.1 Vom Bestückprogramm zur Bestückung - Übersicht
Beschreibung eines Bauelements
Bauelemente(BE)-
Beschreibung
Gehäuseform(GF)-
Beschreibung
Leiterplatten(LP)-
Beschreibung
Dosiermuster(DM)-
Beschreibung
Betriebsanleitung Linienrechner UNIX 17.2 Beschreibung der Bauelemente und Leiterplatten
Software-Version 402.xx Ausgabe 06/96 17.2.1 Leiterplatte 1: einfache Schaltung
17 - 3
PM 1 PM 3
PM 2
LP-Nullpunkt
BE-Name X Y Winkel Kommentar
Comp1 6.60 3.84 57.00 Pos1
Comp1 10.92 0.79 10.00 Pos2
Comp1 16.26 1.30 337.00 Pos3
Comp1 20.32 4.85 276.00 Pos4
Comp1 18.29 8.92 37.00 Pos5
Comp1 13.72 10.95 22.00 Pos6
Comp1 8.64 12.98 28.00 Pos7
Comp1 5.59 17.05 94.00 Pos8
Comp1 9.40 20.60 161.00 Pos9
Comp1 14.99 21.11 190.00 Pos10
Comp1 19.05 18.32 249.00 Pos11
Comp2 28.70 0.54 270.00 Pos14
Comp2 28.70 5.62 270.00 Pos15
Comp2 28.70 10.70 270.00 Pos16
Comp2 28.70 15.78 270.00 Pos17
Comp2 30.73 20.35 180.00 Pos18
Comp2 33.27 15.78 253.00 Pos19
Comp2 34.77 10.92 253.00 Pos20
Comp2 36.24 6.06 253.00 Pos21
Comp2 38.35 1.04 270.00 Pos22
96
50
10
15
81
30
17.2 Beschreibung der Bauelemente und Leiterplatten
17.2.1 Leiterplatte 1: einfache Schaltung
Leiterplatte 1 ist eine einfache Schaltung mit drei verschiedenen Bauelementen. Die Gehäuseformen sind der
Standard-GF-Bibliothek entnommen. Für die Leiterplatten-Lageerkennung sind drei Paßmarken vorhanden.
Es wird die Marke 48.pm verwendet, die in den Stammdaten/MVS-Bibliothek vorhanden sein muß (ist sie nicht
vorhanden muß sie geteacht werden, siehe Betriebsanleitung Stationsrechner).
Comp2 40.80 6.11 288.00 Pos23
Comp2 42.37 10.95 288.00 Pos24
Comp2 43.94 15.78 288.00 Pos25
Comp2 46.48 20.35 180.00 Pos26
Comp2 49.02 15.78 270.00 Pos27
Comp2 49.02 10.70 270.00 Pos28
Comp2 49.02 5.62 270.00 Pos29
Comp2 49.02 0.54 270.00 Pos30
Comp3 58.17 0.54 180.00 Pos31
Comp3 58.17 5.62 270.00 Pos32
Comp3 58.17 10.70 270.00 Pos33
Comp3 58.17 15.78 270.00 Pos34
Comp3 58.17 20.86 180.00 Pos35
Comp3 63.25 20.86 180.00 Pos36
Comp3 68.33 19.49 210.00 Pos37
Comp3 72.04 15.78 240.00 Pos38
Comp3 73.41 10.70 270.00 Pos39
Comp3 72.04 5.62 300.00 Pos40
Comp3 68.33 1.90 330.00 Pos41
Comp3 63.25 0.54 180.00 Pos42
BE-Name X Y Winkel Kommentar
Transportrichtung
X
Y
10
5
Ecke 2
LP-Koordinaten
system 0°
Tab. 17-2.1 Bauelemente-Daten Leiterplatte 1
Name Gehäuseform GF-Nr. Bearbeitung
Comp1.be SOT23 400 Kleben, Bestücken
Comp2.be 1206 105 Kleben, Bestücken
Comp3.be 0805 103 Kleben, Bestücken
Tab. 17.2-2 Bestückpositionen Leiterplatte 1
LP-Höhe = 1,5 mm
Abb. 17.2.1 Abmessungen Leiterplatte 1
Ecke 1
