Betriebsanleitung Linienrechner UNIX 17.2 Beschreibung der Bauelemente und Leiterplatten
Software-Version 402.xx Ausgabe 06/96 17.2.1 Leiterplatte 1: einfache Schaltung
17 - 5
17.2.1.1 Gehäuseform(GF)-Beschreibung
Die verwendeten Gehäuseformen sind in der Standard GF-Bibliothek enthalten, die Beschreibung entfällt.
17.2.1.2 Bauelemente(BE)-Beschreibung
So wird der Bauelemente-Editor für ein Bauelement geöffnet:
1. Im Desktop die Ikone des Bauelemente-Editors anklicken.
Das Dateiauswahlfenster wird geöffnet.
2. Das Editierfeld
Selection
anklicken.
3. Den Namen des Bauelements eingeben, hier:
Comp1.be
, den Button
OK
anklicken.
Der Bauelemente-Editor wird geöffnet.
So werden die Bauelemente-Daten eingegeben:
4. Das Editierfeld
Kommentar
anklicken.
5. Einen Kommentar eingeben, der das Bauelement eindeutig beschreibt, hier:
SOT23
.
6. Das Editierfeld
Gehäuseform
anklicken.
7. Die Gehäuseform-Nummer
eingeben, hier:
400
.
8. Im Auswahlbereich Bearbeitung die entsprechenden Buttons aktivieren, hier:
Bestücken
und
Kleben
.
9. Im Auswahlbereich CRDL die entsprechenden Buttons aktivieren, hier:
Keine Prüfung
.
10. Im Menü
DATEI
die Option
Sichern
anklicken.
Die Bauelemente-Daten werden gesichert.
11. Im Menü
DATEI
die Option
Ende
anklicken.
Der Bauelemente-Editor wird geschlossen.
12. Die Bauelemente-Beschreibung für die übrigen Bauelemente, hier:
Comp2.be
und
Comp3.be
entspre-
chend durchführen.
17.2.1.3 Dosiermuster(DM)-Beschreibung
Für die verwendeten Gehäuseformen ist in der Standard GF-Bibliothek bereits ein Dosiermuster definiert.
17.2.1.4 Leiterplatten(LP)-Beschreibung
So wird der Leiterplatten-Editor für eine Leiterplatte geöffnet:
13. Im Desktop die Ikone des Leiterplatten-Editors anklicken.
Das Dateiauswahlfenster wird geöffnet.
14. Das Editierfeld
Selection
anklicken.
15. Den Namen der Leiterplatte hier:
Example_1.la
eingeben und den Button
OK
anklicken.
Eine Dialogbox wird geöffnet.
16. Das Editierfeld
TYP
anklicken.
17. Eine Typ-Bezeichnung eingeben hier:
SMD
und den Button
OK
anklicken.
Der Leiterplatten-Editor wird geöffnet. Die Leiterplatte ist als Rechteck dargestellt.
So wird die Lage der Leiterplatte in der Maschine angegeben:
18. Die Ikone Koordinatensystem anklicken.
19. Die Leiterplatte (Rechteck) anklicken.
Eine Dialogbox mit der Darstellung von vier Koordinatensystemen wird geöffnet.
20. Ein Koordinatensystem anklicken, hier:
0°
.
21. Den Button
OK
anklicken.
Die Dialogbox wird geschlossen.
17.2 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.2.1 Leiterplatte 1: einfache Schaltung Software-Version 402.xx Ausgabe 06/96
17 - 6

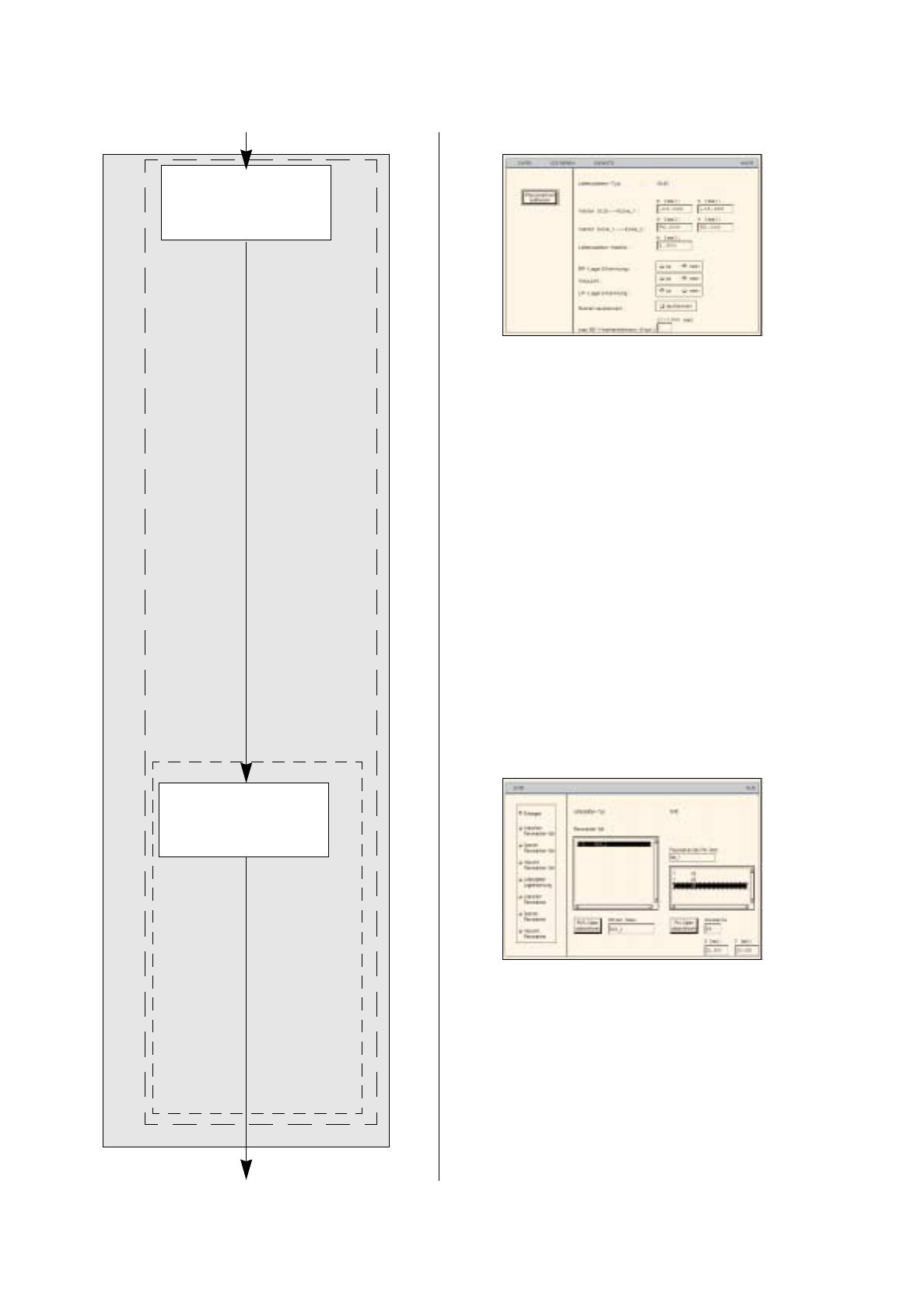

Abmessungen der
Leiterplatte eingeben
Passmarken
definieren
Fortsetzung von Seite 17-4
LP-Beschreibung
Nutzen-Editor
Paßmarken-Editor
Fortsetzung auf Seite 17-8
Betriebsanleitung Linienrechner UNIX 17.2 Beschreibung der Bauelemente und Leiterplatten
Software-Version 402.xx Ausgabe 06/96 17.2.1 Leiterplatte 1: einfache Schaltung
17 - 7
So werden die Abmessungen der Leiterplatte eingegeben:
22. Die Ikone Menü anklicken.
23. Die Leiterplatte (Rechteck) anklicken.
24. Im Menü
DIENSTE
die Option
NU-Editor...
anklicken.
Der Nutzen-Editor wird geöffnet.
25. Die Abmessungen der Leiterplatte eingeben. Siehe Abb. 17.2.1 auf Seite 17-3 und Abb. 17.2.2.

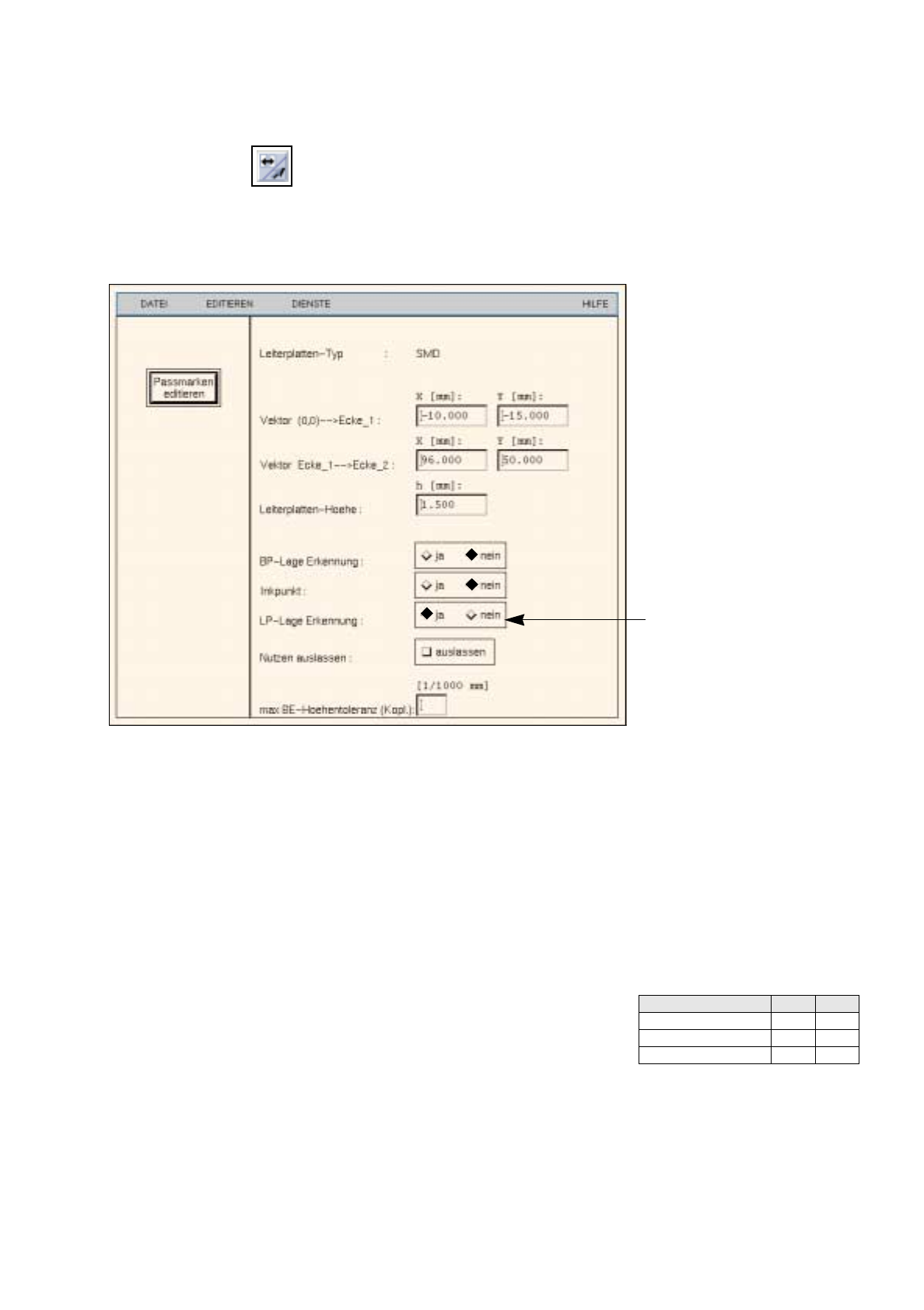

Abb. 17.2.2 Nutzen-Editor für Leiterplatte 1
So werden die Paßmarken definiert:
26. Im Nutzen-Editor den Button
Passmarken editieren
anklicken.
Der Paßmarken-Editor wird geöffnet.
27. Den Button
Einfuegen
aktivieren.
28. Das Editierfeld
PM-Set Name
anklicken.
29. Den Namen für das neue Paßmarken-Set eingeben, hier:
Set_1
.
30. Den Button
PMS-Daten uebernehmen
anklicken.
Das PM-Set Set_1
erscheint in der Paßmarken-Liste.
31. Das PM-Set Set_1
in der Paßmarken-Liste anklicken.
32. Das Editierfeld
Passmarke
anklicken.
33. Die Paßmarken-Nummer eingeben, hier:
48
.
34. Die Editierfelder für die Koordinaten anklicken, Koordinaten eingeben
(nicht mit Eingabetaste bestätigen!), hier siehe Tabelle:
35. Den Button
PM-Daten uebernehmen
anklicken.
Die Daten der Paßmarken werden in die Liste der Paßmarken des PM-Sets übernommen.
36. Die übrigen Paßmarken entsprechend definieren, hier:
Paßmarken 48
und
48
.
37. Den Button
Leiterplatten-Lageerkennung
aktivieren.
38. Das PM-Set Set_1 in der Paßmarken-Liste anklicken.
Das PM-Set
Set_1
wird mit einem vorangestellten
L
für die Leiterplatten-Lageerkennung markiert.
Paßmarken-Nummer X Y
48 -5 30
48 81 -10
48 81 30
LP-Lage-Erkennung aktivieren
