17.2 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechn er UNIX 17.2.2 Leiterplatte 2: Schwerpunk t Gehäusef orm-B eschreibung Software-V ersion 402.xx A u sgabe 06/96 17 - 12 Gehäus eform- Edit…
Betriebsanleitung Linienrechner UNIX 17.2 Beschreibung der Bauelemente und Leiterplatten
Software-Version 402.xx Ausgabe 06/96 17.2.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung
17 - 11
s
b
l
Kontaktierung
Pipetten Sensortyp Aufsetzkraft Bearbeitung Bestückkopf Zentrierung Förderer
615, 618 9 2 Bestücken Revolverkopf im Kopf 12 mm Gurt
Gehäuseformtyp GF-Nr.
PDC 1503.gf
l
mm
b
mm
s
mm
5,7 5,0 1,7
Y
X
Bauelemente-
Koordinatensystem
X
Y
Bauelemente-
Koordinatensystem
Gehäuseformtyp GF-Nr.
unregelmäßiges FDC 1503.gf
Dim min. typ. max.
A--1.8
b 0.55 0.60 0.70
b
1
1.82 1.87 1.97
D 6.3 6.5 6.7
E 3.3 3.5 3.7
e
1
-3.81-
e
2
-1.27-
H
E
6.7 7.0 7.3
Der Beinchengruppen-Offset BG
Off
und die Beinchenlänge B
L
sind nicht angegeben und müssen aus folgenden Formeln be-
rechnet werden (siehe Bild in On-line Hilfe):
BGOff
Breite HE Beinchenlänge BL
–
2
--------------------------------------------------------------------------------=
BL
Breite HE Breite E
–
2
-----------------------------------------------------=
Pipetten Sensortyp Bearbeitung Bestückkopf Zentrierung Förderer
615, 618 9 Bestücken Revolverkopf im Kopf 12 mm Gurt
Y
X
Bauelemente-
Koordinatensystem
Comp5.be: Plastic 32pin 8x20mm TSOP
Symbol Min Nom Max
A--1.2
b 0.15 0.2 0.3
D 18.3 18.4 18.5
E7.98.08.1
e-0.5-
H
D
19.8 20.0 20.2
L
1
-0.8-
Gehäuseformtyp GF-Nr.
regelmäßiges FDC 1502.gf
Der Beinchengruppen-Offset BG
Off
ist nicht
angegeben und muß aus folgender Formel be-
rechnet werden (siehe Bild in On-line Hilfe):
BGOff
Breite HE Beinchenlänge BL
–
2
--------------------------------------------------------------------------------=
Pipette Sensortyp Bearbeitung Bestückkopf Zentrierung Förderer
416 7 Bestücken IC-Kopf extern 32 mm Gurt
Comp6.be: Micro-X / MW
Comp4.be: Vielschicht-Kondensator, Typ 2220
17.2 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.2.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung Software-Version 402.xx Ausgabe 06/96
17 - 12

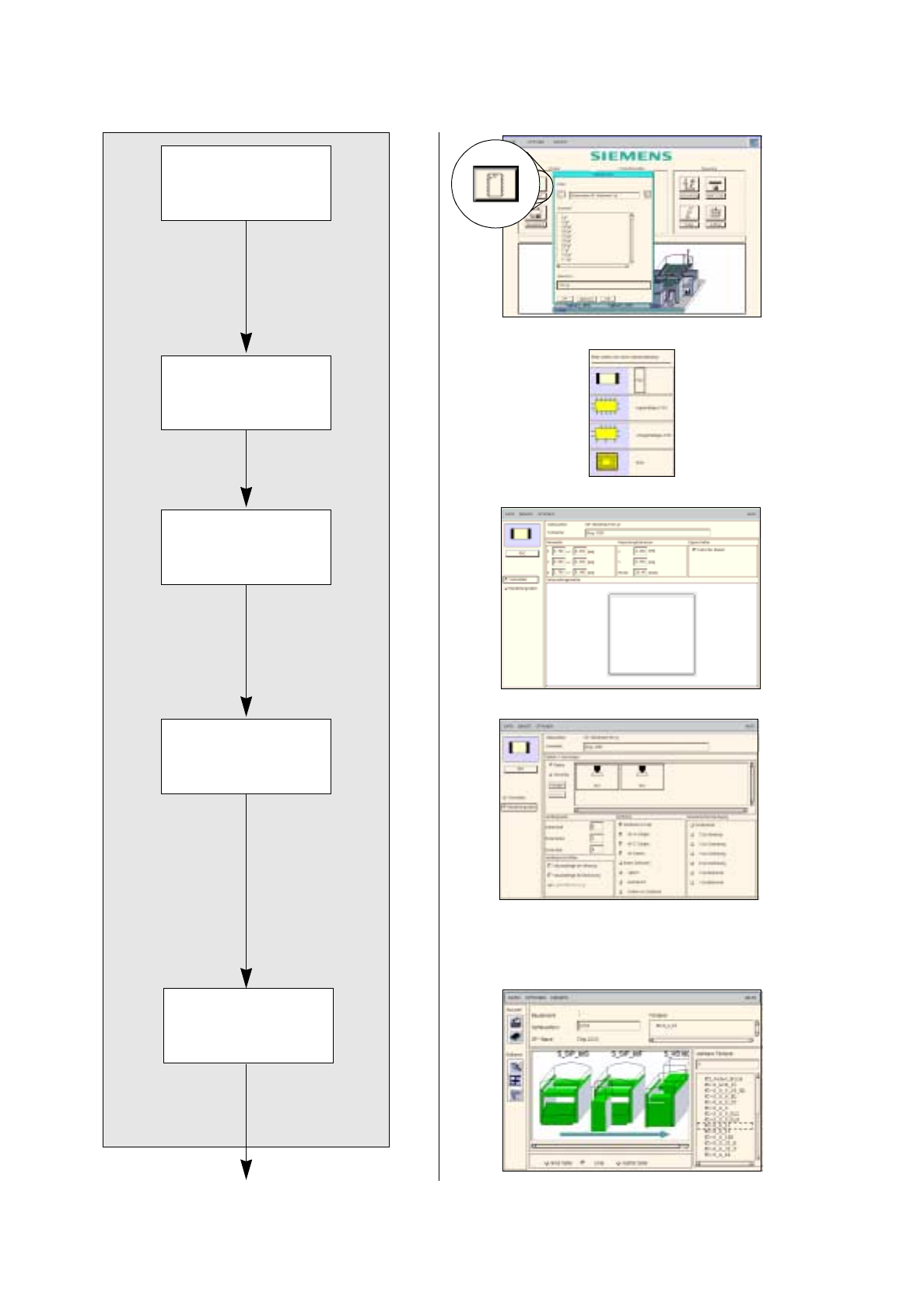

Gehäuseform-Editor
öffnen
Gehäuseformtyp
festlegen
Abmessungen
eingeben
Gehäuseform einem
Förderer zuordnen
Bearbeitungsdaten
eingeben
GF-Beschreibung für Gehäuseform 1501
Fortsetzung auf Seite 17-14
Betriebsanleitung Linienrechner UNIX 17.2 Beschreibung der Bauelemente und Leiterplatten
Software-Version 402.xx Ausgabe 06/96 17.2.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung
17 - 13
17.2.2.1 Gehäuseform(GF)-Beschreibung
A) Beschreibung eines PDC am Beispiel von Gehäuseform 1501
So wird der Gehäuseform-Editor für Gehäuseform 1501 geöffnet:
1. Im Desktop die Ikone des Gehäuseform-Editors anklicken.
Das Dateiauswahlfenster wird geöffnet.
2. Das Editierfeld
Selection
anklicken.
3. Die Gehäuseform-Nummer eingeben, hier:
1501.gf
und den Button
OK
anklicken.
Der Gehäuseform-Editor mit dem Auswahlfenster Gehäuseformtyp wird geöffnet.
So wird der Gehäuseformtyp „PDC“ für Gehäuseform 1501 festgelegt:
4. Im Auswahlfenster Gehäuseformtyp den Typ
PDC
anklicken.
Das Auswahlfenster wird geschlossen.
5. Im Gehäuseform-Editor das Editierfeld
Kommentar
anklicken, einen eindeutigen Kommentar eingeben
,
hier:
Chip 2220
.
So werden die Abmessungen für Gehäuseform 1501 eingegeben:
6. Im Editierbereich Nennmaße die Abmessungen der Gehäuseform eingeben (Editierfeld anklicken, Wert
eingeben, mit der Eingabetaste bestätigen), hier siehe Tabelle:
Die Toleranzen werden automatisch eingetragen.
Die Gehäuseform wird mit Toleranzbereich dargestellt.
7. Für dieses Beispiel können die Vorgaben der Editierbereiche Verpackungstoleranzen und Eigenschaften
übernommen werden, es sind keine Eingaben erforderlich.
So werden die Bearbeitungsdaten für Gehäuseform 1501 eingegeben:
8. Den Button
Bearbeitungsdaten
aktivieren.
Die Auswahlbereiche für die Eingabe der Bearbeitungsdaten werden dargestellt.
9. Im Auswahlbereich Pipetten/Sensortypen den Button
Pipette
aktivieren.
10. Den Button
Erzeugen
anklicken.
Das Auswahlfenster Pipettentyp mit einer Liste der Pipettentypen wird geladen.
11. Eine Pipette anklicken
,
hier:
615
.
Das Auswahlfenster wird geschlossen, die Pipette wird übernommen.
12. Alle weiteren benötigten Pipetten entsprechend auswählen, hier noch:
618
.
13. Den Button
Sensortyp
aktivieren.
14. Den Button
Erzeugen
anklicken.
Das Auswahlfenster Sensorsystemtyp mit einer Liste der Sensortypen wird geöffnet.
15. Einen Sensortyp
anklicken, hier:
Sensortyp
9
.
Das Auswahlfenster wird geschlossen, der Sensortyp wird übernommen.
16. Im Auswahlbereich Handlingswerte das Editierfeld
Aufsetzkraft
anklicken, einen Wert eingeben, hier:
2
.
17. Im Auswahlbereich Zentrieren den entsprechenden Button aktivieren
,
hier:
Zentrieren im Kopf
.
18. Für dieses Beispiel können die Vorgaben der Editierbereiche Handlingsvorschriften und Reduzierte
Beschleunigung übernommen werden, es sind keine Eingaben erforderlich.
So wird der Gehäuseform 1501 ein Förderer zugeordnet:
19. Im Menü
DIENSTE
die Option
Förderer-Editor starten
anklicken.
Der Förderer-Editor wird geöffnet.
20. Die Ikone
Zuordnen
aktivieren.
21. Einen Button für die Linie oder einen Förderbereich aktivieren, hier:
Linie
.
Die gesamte Linie wird hellgrün markiert.
X (Länge l) Y (Breite b) Z(Höhe s)
5.7 5 1.7
