17.2 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.2.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung Software-Version 402.xx Ausgabe 06/96
17 - 30
Abb. 17.2.6 Bestückpositions-Editor für Leiterplatte 2
Name
des PM-Sets eingeben;
# = keine Paßmarken für die
Bestückposition definiert
b = Bestücken
k = Kleben
d = Dispensen (Lotpaste)
n = Nachbearbeiten
s = Sperren (für Bestückung)
Betriebsanleitung Linienrechner UNIX 17.2 Beschreibung der Bauelemente und Leiterplatten
Software-Version 402.xx Ausgabe 06/96 17.2.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
17 - 31
pattern_2
pattern_1
pattern_3
pattern_4
5
10
15
Ecke 1
17.2.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
Leiterplatte 3 besteht aus vier Nutzen, die jeweils aus drei Einzelschaltungen bestehen. Die Maße und der Be-
stückinhalt der Einzelschaltungen entsprechen der Leiterplatte 2. Die Nutzen 3 und 4 sind um 180° gedreht.
Für jeden Nutzen wird eine Leiterplatten-Lageerkennung durchgeführt, dazu sind jeweils drei Paßmarken vor-
handen. Auf jeder Einzelschaltung befindet sich ein Inkpunkt.
335
272
5
X
Y
LP-Koordinaten-
system 0°
Transportrichtung
150
116
10
15
60
105
165
Ecke 2
LP-Höhe= 1,5 mm
Nullpunkt der verschiedenen Ebenen:
Leiterplatte, Nutzen, Einzelschaltung
Inkpunkt

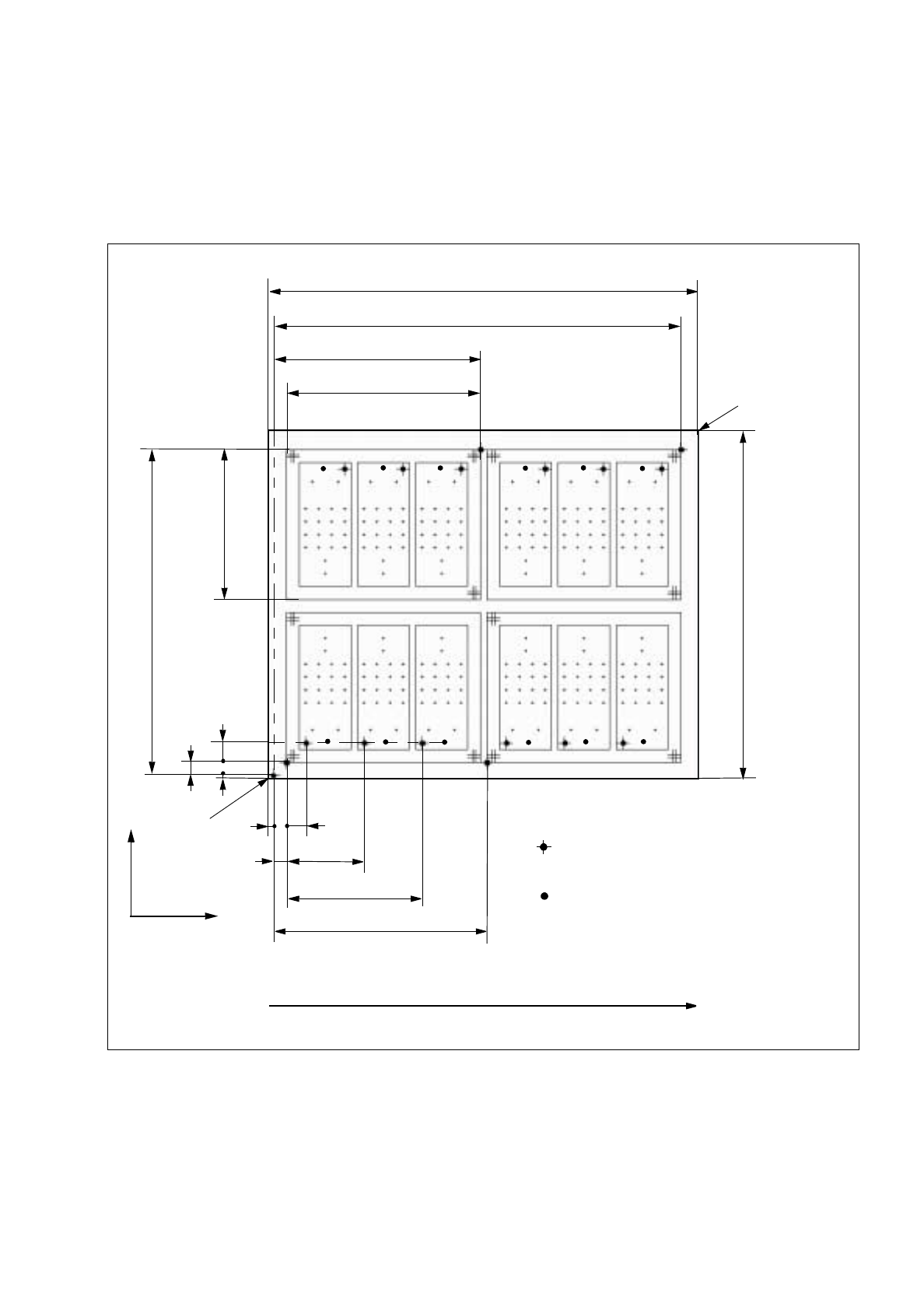

Abb. 17.2.7 Abmessungen Leiterplatte 3
252
160
315
17.2 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.2.3 Leiterplatte 3: Schwerpunkt Nutzentechnik Software-Version 402.xx Ausgabe 06/96
17 - 32

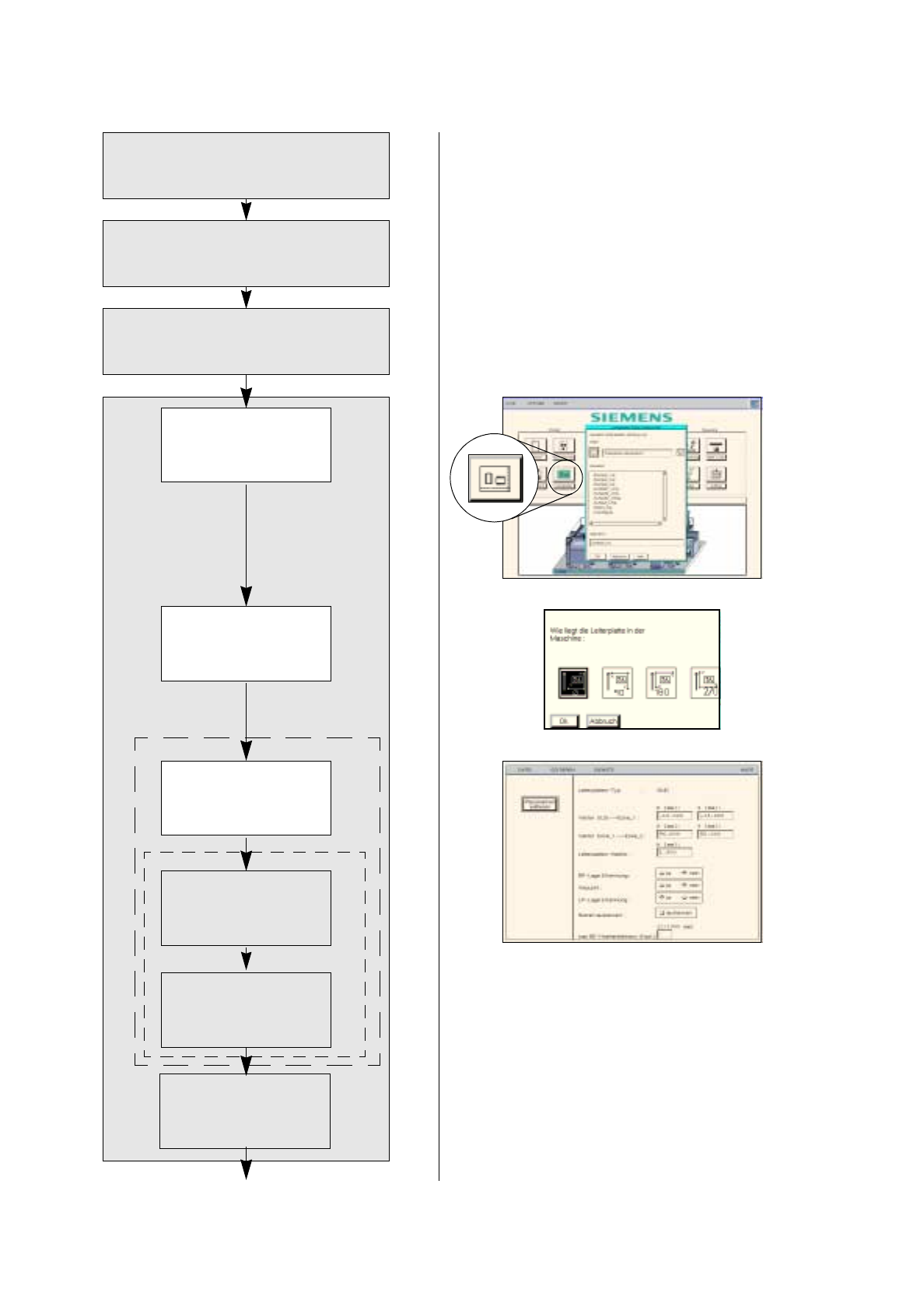

Die GF-Beschreibung entfällt.
Die BE-Beschreibunng entfällt.
Die DM-Beschreibung entfällt.
Es sind keine Paßmarken vorhanden.
Es ist kein Inkpunkt vorhanden.
Die Bestückpositionen werden in den
Einzelschaltungen definiert.
GF-Beschreibung
Leiterplatten-Editor
für eine Leiterplatte
starten
Lage der Leiterplatte
in der Maschine an-
geben
Inkpunkt
definieren
BE-Beschreibung
DM-Beschreibung
Abmessungen der
Leiterplatte eingeben
Paßmarken
definieren
Fortsetzung auf Seite 17-34
Nutzen-Editor
Paßmarken-Editor
Bestückpositionen
eingeben
LP-Beschreibung
