Betriebsanleitung Linienrechner UNIX 17.2 Beschreibung der Bauelemente und Leiterplatten
Software-Version 402.xx Ausgabe 06/96 17.2.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
17 - 33
17.2.3.1 Gehäuseform(GF-Beschreibung
Leiterplatte 3 besteht aus vier Nutzen mit je 3 Einzelschaltungen, die alle der Leiterplatte 2 entsprechen. Zur
GF-Beschreibung siehe Abschn. 17.2.2.1.
17.2.3.2 Bauelemente(BE)-Beschreibung
Leiterplatte 3 besteht aus vier Nutzen mit je 3 Einzelschaltungen, die alle der Leiterplatte 2 entsprechen. Zur
BE-Beschreibung siehe Abschn. 17.2.2.2.
17.2.3.3 Dosiermuster(DM)-Beschreibung
Leiterplatte 3 besteht aus vier Nutzen mit je 3 Einzelschaltungen, die alle der Leiterplatte 2 entsprechen. Zur
DM-Beschreibung siehe Abschn. 17.2.2.3.
17.2.3.4 Leiterplatten(LP)-Beschreibung
Die Offset-Werte sollen selbständig ermittelt werden aus Abb. 17.2.7 auf Seite 17-31 (Auflösung Seite 17-41).
So wird der Leiterplatten-Editor für eine Leiterplatte geöffnet:
1. Im Desktop die Ikone des Leiterplatten-Editors anklicken.
Das Dateiauswahlfenster wird geöffnet.
2. Das Editierfeld
Selection
anklicken.
3. Den Namen der Leiterplatte
eingeben
,
hier:
Example_3.la,
und den Button
OK
anklicken.
Eine Dialogbox wird geöffnet.
4. Das Editierfeld
TYP
anklicken.
5. Eine Typbezeichnung eingeben, hier:
Typ_1,
und den Button
OK
anklicken:
Der Bauelemente-Editor wird geöffnet. Die Leiterplatte ist als Rechteck dargestellt.
So wird die Lage der Leiterplatte in der Maschine angegeben:
6. Die Ikone Koordinatensystem anklicken.
7. Die Leiterplatte (Rechteck) anklicken.
Eine Dialogbox mit der Darstellung von vier Koordinatensystemen wird geöffnet.
8. Ein Koordinatensystem anklicken, hier:
0°
.
9. Den Button
OK
anklicken.
Die Dialogbox wird geschlossen.
So werden die Abmessungen der Leiterplatte eingegeben:
10. Die Ikone Menü anklicken.
11. Die Leiterplatte (Rechteck) anklicken.
12. Im Menü
DIENSTE
die Option
NU-Editor...
anklicken.
Der Nutzen-Editor wird geöffnet.
13. Die Abmessungen der Leiterplatte eingeben, siehe Abb. 17.2.7 auf Seite 17-31.
14. Im Menü
DATEI
die Option
Ende
anklicken.
Der Nutzen-Editor wird geschlossen.
Paßmarken definieren:
es sind keine Paßmarken vorhanden.
Inkpunkt definieren:
es ist kein Inkpunkt vorhanden.
Bestückpositionen eingeben:
die Bestückpositionen werden später in den Einzelschaltungen definiert.
17.2 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.2.3 Leiterplatte 3: Schwerpunkt Nutzentechnik Software-Version 402.xx Ausgabe 06/96
17 - 34

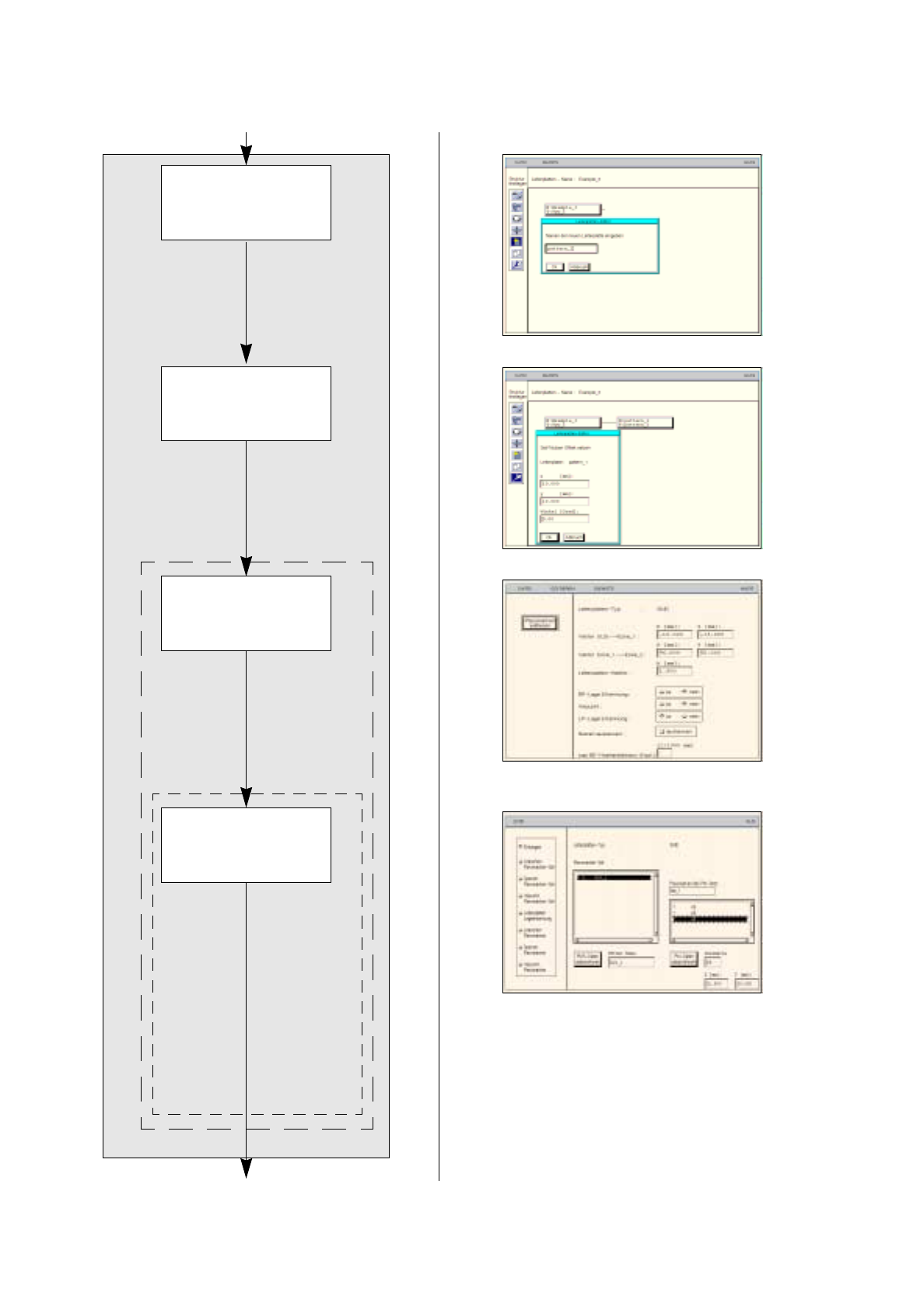

Nutzen
erzeugen
Fortsetzung auf Seite 17-36
Fortsetzung von Seite 17-32
Offset-Werte für den
Nutzen eingeben
Abmessungen des
Nutzens eingeben
Paßmarken
definieren
Nutzen-Editor
Paßmarken-Editor
LP-Beschreibung
Betriebsanleitung Linienrechner UNIX 17.2 Beschreibung der Bauelemente und Leiterplatten
Software-Version 402.xx Ausgabe 06/96 17.2.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
17 - 35
So wird ein Nutzen auf der Leiterplatte erzeugt:
15. Im Leiterplatten-Editor die Ikone Erzeugen anklicken.
16. Die Leiterplatte anklicken, hier:
Example_3
.
Eine Dialogbox wird geöffnet.
17. Das Editierfeld anklicken.
18. Den Namen des Nutzens eingeben, hier:
pattern_1,
und den Button
OK
anklicken.
Die Dialogbox wird geschlossen. Der neue Nutzen wird auf der zweiten Ebene dargestellt.
So werden die Offset-Werte des Nutzens eingegeben:
19. Die Ikone Koordinatensystem anklicken.
20. Den Nutzen anklicken, hier:
pattern_1
.
Eine Dialogbox wird geöffnet.
21. Die einzelnen Editierfelder anklicken und die Offset-Werte eingeben, siehe Abb. 17.2.7 auf Seite 17-31.
22. Den Button
OK
anklicken.
Die Dialogbox wird geschlossen.
So werden die Abmessungen des Nutzens eingegeben:
23. Die Ikone Menü anklicken.
24. Den Nutzen anklicken, hier:
pattern_1
.
25. Im Menü
DIENSTE
die Option
NU-Editor
anklicken.
Der Nutzen-Editor wird geöffnet.
26. Die Abmessungen des Nutzens eingeben, siehe Abb. 17.2.7 auf Seite 17-31.
So werden die Paßmarken für den Nutzen definiert:
27. Im Nutzen-Editor den Button
Passmarken editieren
anklicken.
Der Paßmarken-Editor wird geöffnet.
28. Den Button
Einfuegen
aktivieren.
29. Das Editierfeld
PM-Set Name
anklicken.
30. Einen Namen für das neue Paßmarken-Set eingeben, hier:
Set_1
.
31. Den Button
PMS-Daten uebernehmen
anklicken.
Das PM-Set Set_1
erscheint in der Paßmarken-Liste.
32. Das PM-Set Set_1
in der Paßmarken-Liste anklicken.
33. Das Editierfeld
Passmarke
anklicken.
34. Die Paßmarken-Nummer für die erste Paßmarke eingeben, hier:
48
.
35. Die einzelnen Editierfelder für die Koordinaten anklicken, Koordinaten
eingeben (nicht mit der Eingabetaste bestätigen) hier siehe Tabelle:
36. Den Button
PM-Daten uebernehmen
anklicken.
Die Daten der Paßmarke werden in die Liste der Paßmarken des Paßmarken-Sets übernommen.
37. Die übrigen Paßmarken entsprechend definieren, hier:
Paßmarken
48
und
48
.
38. Den Button
Leiterplatten-Lageerkennung
aktivieren.
39. PM-Set Set_1 in der Paßmarken-Liste anklicken.
Dem PM-Set Namen Set_1
wird ein
L
für Leiterplatten-Lageerkennung vorangestellt.
40. Im Menü
DATEI
die Option
Ende
anklicken.
Der Paßmarken-Editor wird geschlossen.
41. Im Menü
DATEI
die Option
Ende
anklicken.
Der Nutzen-Editor wird geschlossen.
Paßmarken-Nummer X Y
48 5 5
48 5 111
48 145 5
