Betriebsanleitung Linienrechner U NIX 17.3 Rüstopt imierung Software-V ers ion 402.xx Ausgabe 06/96 17.3.3 Manuelle Rüstungsanpassung 17 - 4 9 So wird die Rütte lzeit und der Abholwinke l angepaßt: 24. Die Ikone Selek ti…
17.3 Rüstoptimierung Betriebsanleitung Linienrechner UNIX
17.3.3 Manuelle Rüstungsanpassung Software-Version 402.xx Ausgabe 06/96
17 - 48
DATEI
Sichern
DATEI
Ende

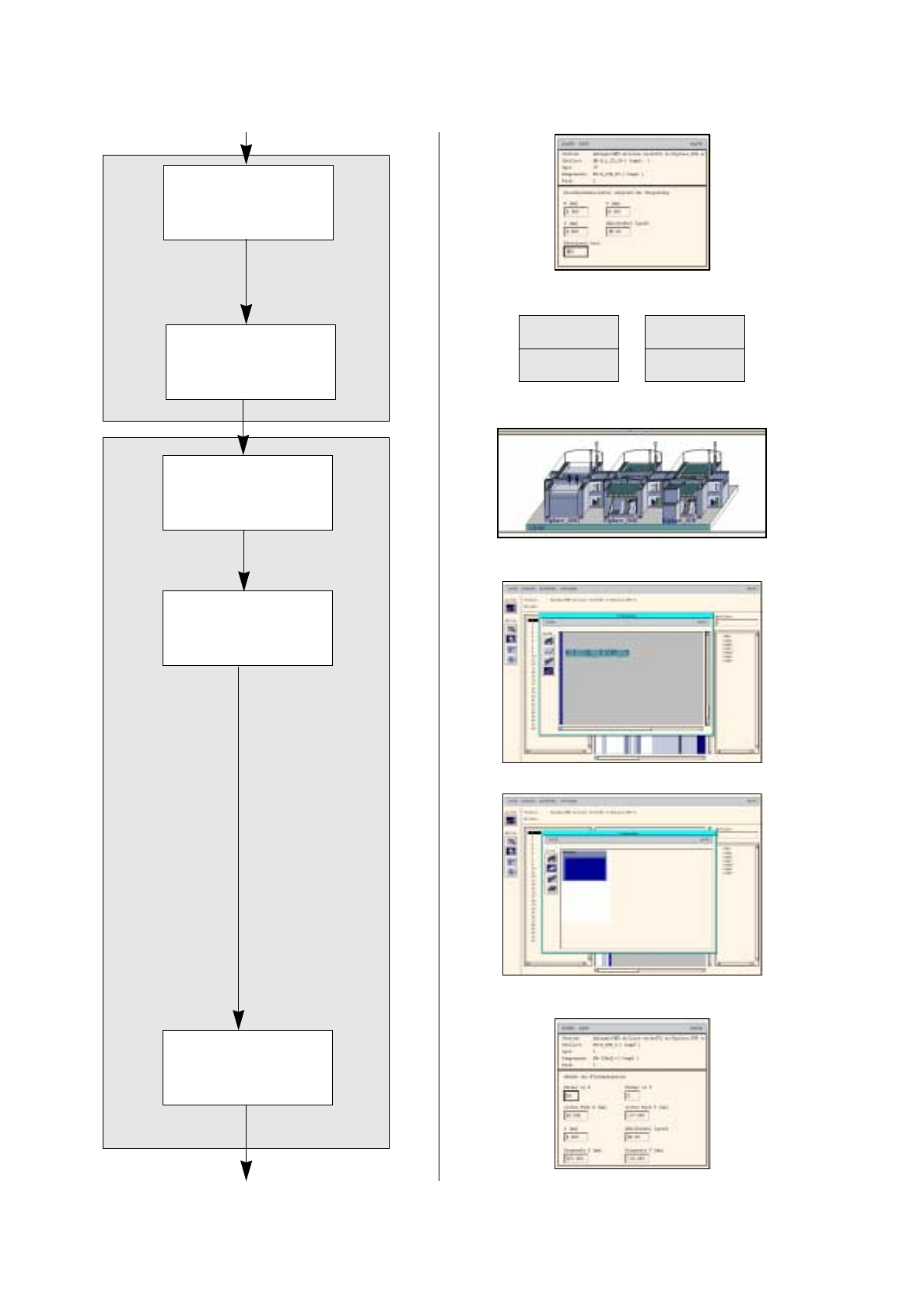

Fortsetzung von Seite 17-46
Flächenmagazin dem
Waffle-Pack-Wechsler
zuordnen
Rüstung sichern
WPW-Editor öffnen
Rüttelzeit und Abhol-
winkel anpassen
Fortsetzung auf Seite 17-50
Förderer rüsten
Flächenmagazin rüsten
Flächenmagazin
definieren
Betriebsanleitung Linienrechner UNIX 17.3 Rüstoptimierung
Software-Version 402.xx Ausgabe 06/96 17.3.3 Manuelle Rüstungsanpassung
17 - 49
So wird die Rüttelzeit und der Abholwinkel angepaßt:
24. Die Ikone Selektieren aktivieren.
25. Ein Fach eines Förderers anklicken.
26. Im Menü
DIENSTE
die Option
°Verpackungsbox
anklicken.
Der Verpackungseditor wird geöffnet.
27. Das Editierfeld
Abholwinkel
anklicken und den neuen Abholwinkel eingeben, hier:
90
Grad
.
28. Das Editierfeld
Rüttelzeit
anklicken und die neue Rüttelzeit eingeben, hier:
600
ms
.
29. Im Menü
DATEI
die Option
Ende
anklicken.
Der Verpackunseditor wird geschlossen.
So wird die Rüstung gesichert:
30. Im Menü
DATEI
die Option
Sichern
anklicken.
Die Daten werden gesichert.
31. Im Menü
DATEI
die Option
Ende
anklicken.
Der Rüsteditor (Förderbereichs-Editor) wird geschlossen.
So wird der WPW-Editor geöffnet:
32. Im Desktop den Waffle-Pack-Wechsler anklicken.
Die Dateiauswahl Rüstungsauswahl wird geöffnet.
33. Die Rüstung anklicken, hier:
Examples01.ar
und den Button
OK
anklicken.
Der WPW-Editor wird geöffnet.
So wird einer Ebene des Waffle-Pack-Wechslers ein Flächenmagazin zugeordnet:
34. Die Ikone Erzeugen anklicken.
35. Im Anzeigebereich Ebenen eine Ebene anklicken, hier:
Ebene 1
.
36. Im Menü
DIENSTE
die Option
°Förderer-Liste
anklicken.
Die Fördererliste wird geöffnet.
37. Die Ikone Flächenmagazinträger anklicken.
Eine Liste mit allen Flächenmagazinträgern wird geöffnet.
38. Einen Flächenmagazinträger anklicken, hier:
FT~S_TYP_1
.
39. Das Abbild des Waffle-Pack-Wechslers anklicken.
Der Flächenmagazinträger wird auf die Ebene gestellt.
40. Im Menü
DIENSTE
die Option
°Förderer-Liste
anklicken.
Die Fördererliste wird geöffnet.
41. In der Fördererliste die Ikone Flächenmagazin anklicken.
Ein Fenster mit einem Flächenmagazin mit der Teilung 1x1 wird geöffnet.
42. Das Flächenmagazin auf der Textzeile anklicken.
43. Den Flächenmagazinträger im Abbild anklicken.
Das Flächenmagazin wird auf den Flächenmagazinträger gestellt.
So wird ein Flächenmagazin definiert:
44. Den blauen Abholbereich des Flächenmagazins anklicken.
45. Im Menü
DIENSTE
die Option
°Verpackungsbox
anklicken.
Der Verpackungs-Editor wird geöffnet.
46. Die Abmessungen des Flächenmagazins in den Editierfeldern eingeben, siehe Abb. 17.3.1 auf
Seite 17-51.
17.3 Rüstoptimierung Betriebsanleitung Linienrechner UNIX
17.3.3 Manuelle Rüstungsanpassung Software-Version 402.xx Ausgabe 06/96
17 - 50
DATEI
Sichern
DATEI
Ende
Rüstung sichern
Bauelement einem
Flächenmagazin
zuordnen
Transportbreite
einstellen

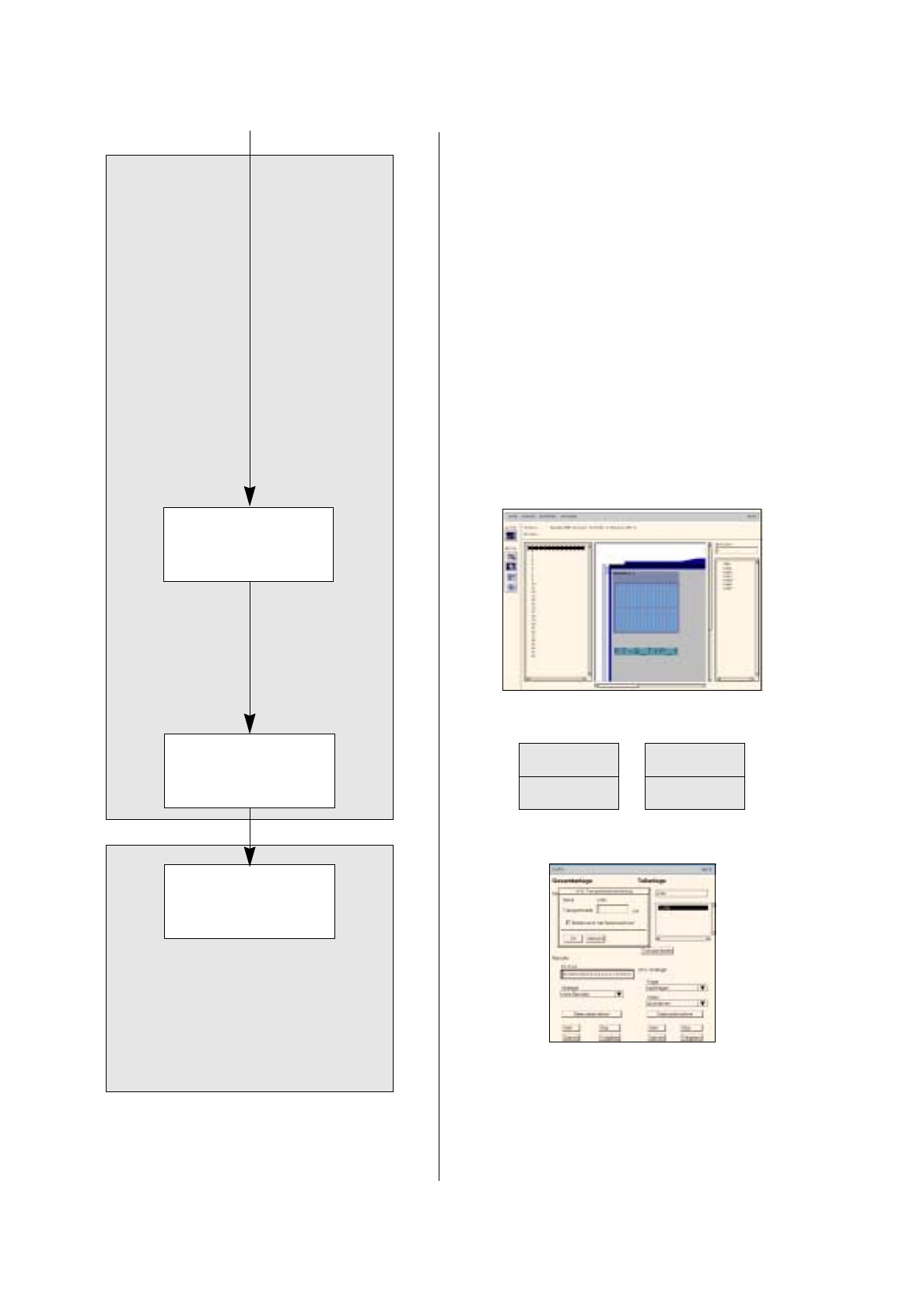

Fortsetzung von Seite 17-48
Flächenmagazin rüsten
