3 Desktop (Stammfenster) Betriebsanleitung Linienrechner UNIX 3.2 Bedienoberfläche Desktop Software-Version 402.xx Ausgabe 03/97 3 - 14 ● Das Hauptfenster der Dateian zeige mit Hilfe der Menüop tion DA T E I --> Ende …
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 402.xx Ausgabe 03/97 3.2 Bedienoberfläche Desktop
3 - 15
●
Button
ersetzen
anklicken.
Die alte GF-Nummer wird durch die neue GF-Nummer in der angezeigten BE-Datei ersetzt und
es wird nach dem nächsten Bauelement gesucht.
Oder:
●
Button
alle
ersetzen
anklicken.
Die nachfolgende Dialogbox wird geöffnet.
●
Nein
oder
Abbrechen
anklicken, wenn der in der Dialogbox angezeigte Vorgang nicht durchge-
führt werden soll.
●
Ja
anklicken, wenn der in der Dialogbox angezeigte Vorgang durchgeführt werden soll.
Ab dem aktuell gefundenen Bauelement (BE-Datei) wird auch in allen nachfolgend gefundenen
Bauelementen (BE-Dateien) die alte GF-Nummer durch die neue GF-Nummer ersetzt.
Mit Hilfe des Buttons
Report
im Dialogfenster kann das Ergebnis der Aktion zur Anzeige gebracht
werden.
●
Report
im Dialogfenster anklicken.
Das Hauptfenster der Dateianzeige öffnet sich.
●
Weitere Vorgehensweise siehe Seite 3 - 13.
●
Wurden alle gewünschten Ersetzungen durchgeführt,
Abbrechen
im Dialogfenster anklicken.
Das Fenster wird geschlossen.
3 Desktop (Stammfenster) Betriebsanleitung Linienrechner UNIX
3.2 Bedienoberfläche Desktop Software-Version 402.xx Ausgabe 03/97
3 - 14
●
Das Hauptfenster der Dateianzeige mit Hilfe der Menüoption
DATEI
-->
Ende
schließen.
●
Abbrechen
im Dialogfenster anklicken.
Die Dialogfenster wird geschlossen.
●
Diskette aus dem Laufwerk entnehmen.
-

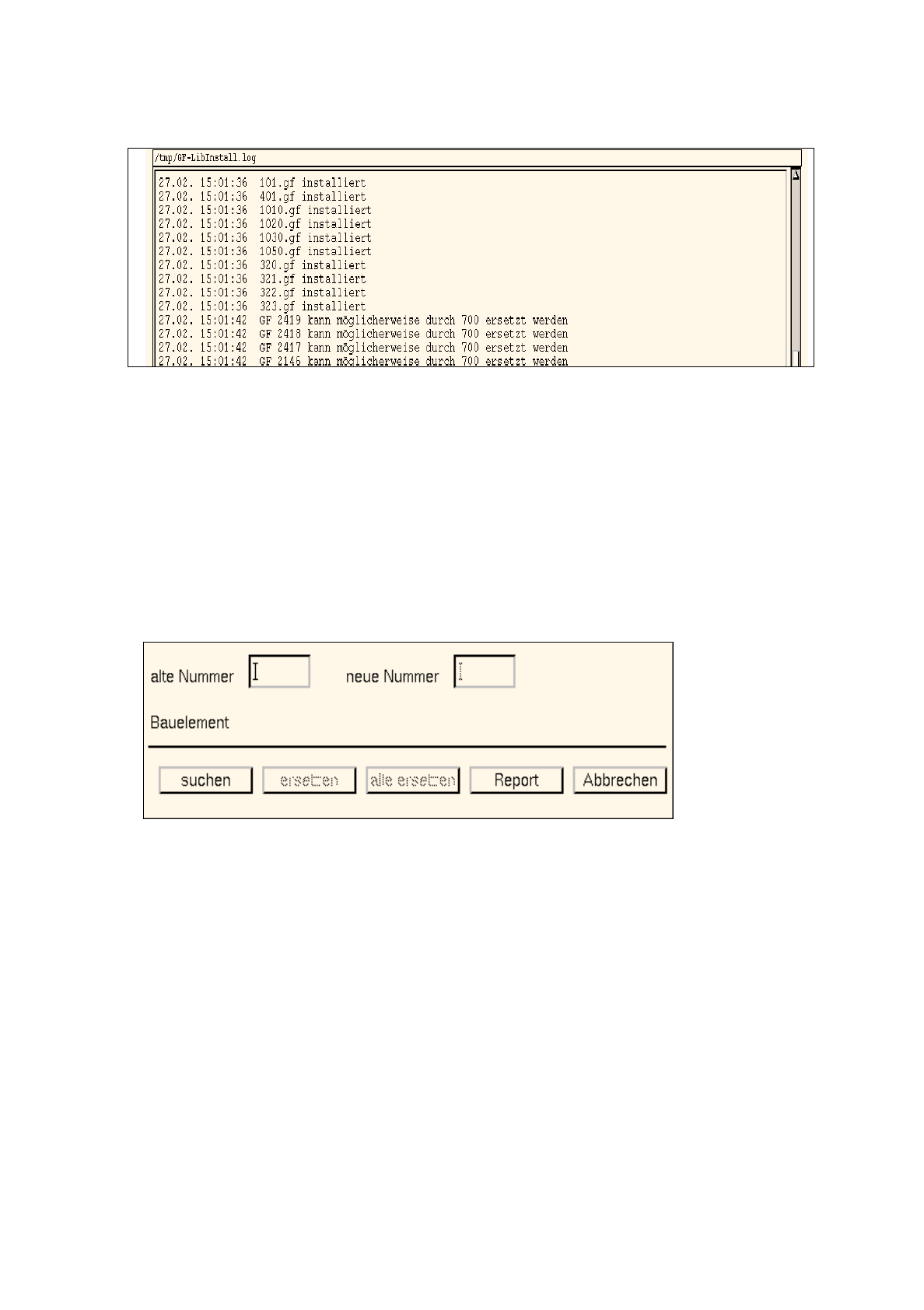

GF-Nummer ersetzen
Diese Menüoption dient dazu, nach Änderungen in der GF-Bibliothek die bestimmten Bauelementen
zugeordnete GF-Nummer durch eine andere zu ersetzen.
●
OPTIONEN
-->
GF-Nummer ersetzen
anklicken.
Das nachfolgende Dialogfenster wird geöffnet.
Vorgehensweise:
●
Im Editierfeld "alte Nummer" die GF-Nummer eingeben, die ersetzt werden soll.
●
Im Editierfeld "neue Nummer" die GF-Nummer eingeben, die die alte Nummer ersetzen soll.
●
Button
suchen
anklicken.
Der Dateiname des ersten gefundenen Bauelementes, dem die unter "alte Nummer" eingege-
bene GF-Nummer zugeordnet ist, wird neben dem Eintrag "Bauelement" angezeigt. Zusätzlich
wird auch noch der evtl. im BE-Editor für das Bauelement eingetragene Kommentar neben dem
Dateinamen angezeigt.
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 402.xx Ausgabe 03/97 3.2 Bedienoberfläche Desktop
3 - 13
☞
HINWEIS
Gehäuseformen werden als ähnlich bezeichnet, wenn sie den gleichen Gehäuseform-Typ (PDC,
FDC oder BGA) aufweisen und außerdem folgende Kriterien erfüllt werden:
- PDC / FDC / BGA gleiche Länge und Breite des BE’s einschließlich der Toleranz
- FDC / BGA gleiche Anzahl der Beinchen bzw. "Ball’s"
- FDC / BGA gleiche Anzahl der Beinchen- bzw. Ballmodelle
Vorgehensweise:
●
Diskette mit der neuen GF-Bibliothek in das Diskettenlaufwerk einlegen.
●
Bei Bedarf Buttons im Einstellbereich des Dialogfensters aktivieren/deaktivieren.
●
Ok
anklicken.

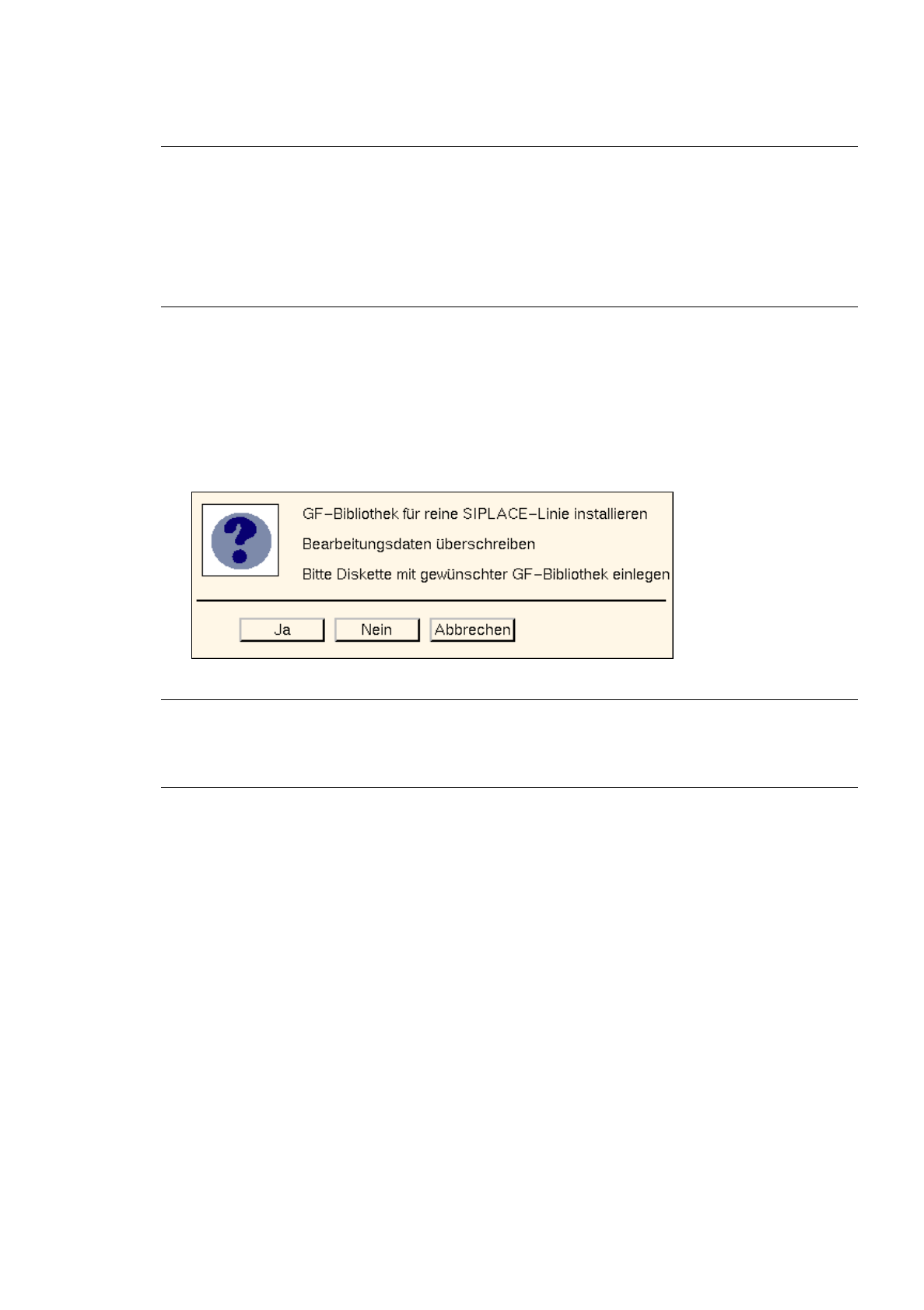

Die nachfolgende Dialogbox wird geöffnet.
☞
HINWEIS
Je nach den vorher vorgenommenen Einstellungen werden unterschiedliche Texte in der Dialogbox
angezeigt.
●
Nein
oder
Abbrechen
anklicken, wenn noch Einstellungen geändert werden sollen.
●
Ja
anklicken, wenn der Installationsvorgang mit den angezeigten Einstellungen gestartet werden
soll. In der Dialogbox wird jetzt angezeigt, daß die Diskette eingelesen wird.
●
Abbrechen
anklicken, wenn in der Dialogbox angezeigt wird, daß die GF-Bibliothek installiert ist.
Die Dialogbox schließt sich.
Mit Hilfe des Buttons
Report
im Dialogfenster kann das Ergebnis der Installation und des evtl. durch-
geführten Änhnlichkeitsvergleiches zur Anzeige gebracht werden.
●
Report
im Dialogfenster anklicken.
Das Hauptfenster der Dateianzeige öffnet sich. Im Anzeigebereich wird der Inhalt der Protokoll-
datei "GF_LibInstall.log" dargestellt.
