Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TPM-1 10F/R-C 0509-002 9 1 630 007 2501 CAM FOLLOWER 4 CF8BUU 748B--310-001 2 630 088 3848 HOOK 1 748B--310-002 3 630 088 3961 BUSH,BALL 3 SMT25GWUU 748B--310-003 4 …
MODEL TPM-110F/R-C
0509-002
8
68
7
68
67
74
3
1
11
68
1
11
9
2
69
12
15
5
4
61
70
67
11
1
10
11
1
8
8
71
67
3
75
75
76
70
69
75
75
61
4
13
65
66
64
61
See Fig.K-1
Key No.4

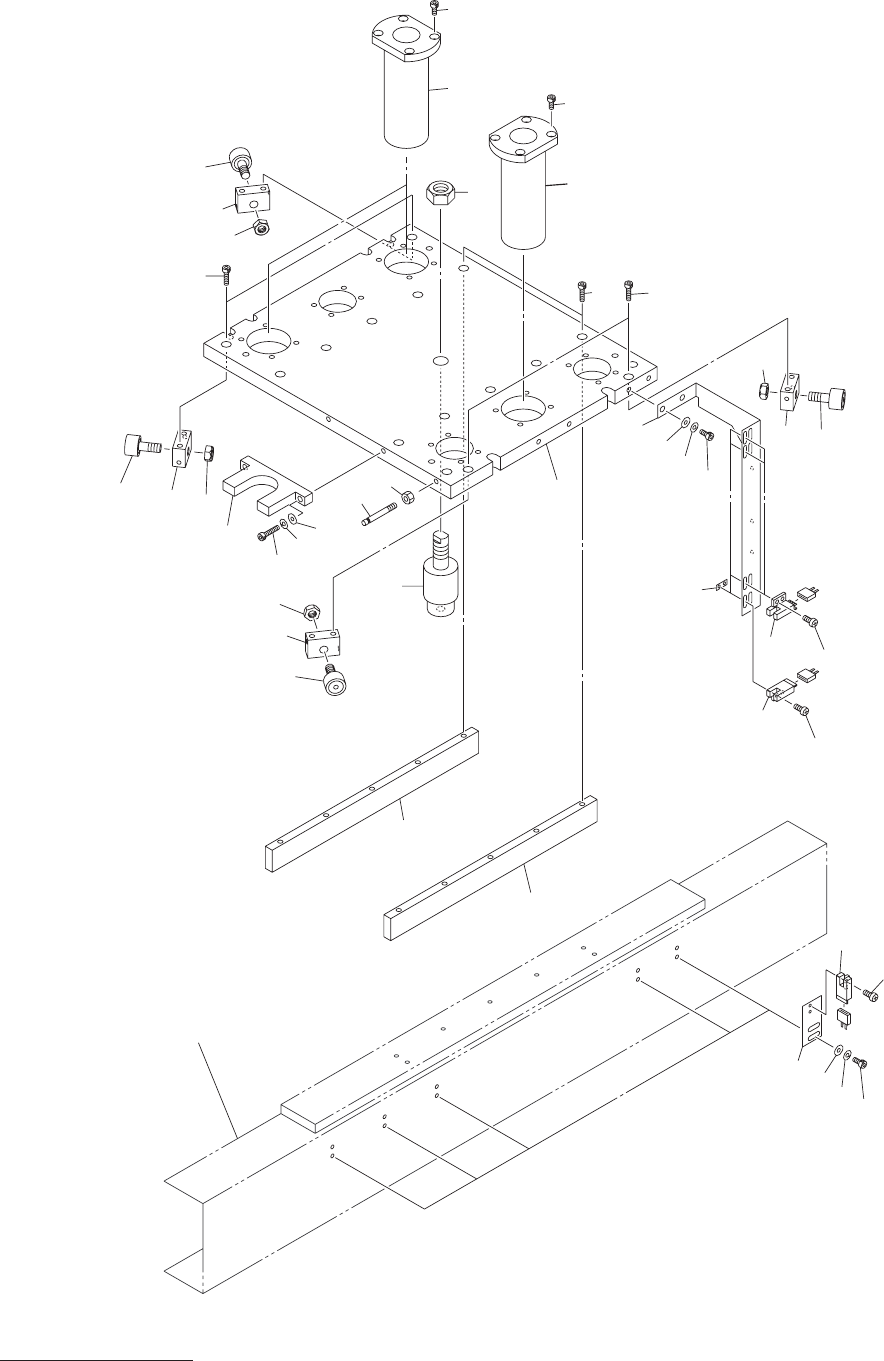

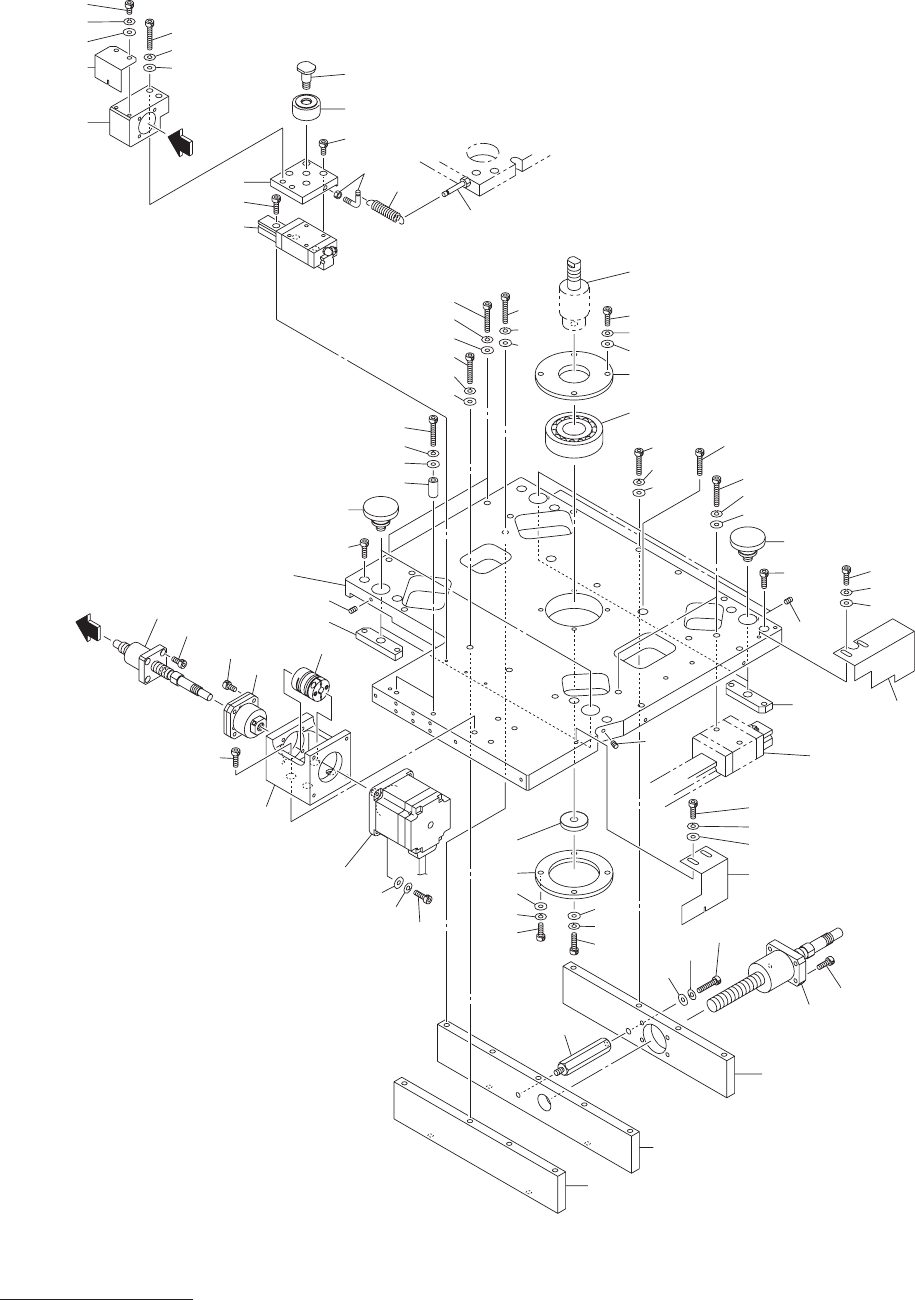

テーブル部
TABLE SECTION
Fig. B-1
テーブルベース上中部
Table Base Upper/Middle Section
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TPM-110F/R-C
0509-002
9
1 630 007 2501 CAM FOLLOWER 4 CF8BUU 748B--310-001
2 630 088 3848 HOOK 1 748B--310-002
3 630 088 3961 BUSH,BALL 3 SMT25GWUU 748B--310-003
4 630 088 3626 SENSOR,PHOTO 8 BPH055-057,171,173,191-193, RM-R54
748B--310-004
5 630 088 3602 SENSOR,PHOTO 1 BPH172, RM-F54 748B--310-005
7 630 087 9056 PLATE 1 748B--310-007
8 630 087 9063 PLATE 2 748B--310-008
9 630 090 7735 CAM BASE 1 748B--310-009
10 630 087 9421 SHAFT,LINEAR 1 748B--310-010
11 630 087 9452 BLOCK 4 748B--310-011
12 630 087 9476 BRACKET 1 748B--310-012
13 630 087 9483 PLATE 5 748B--310-013
15 630 091 0025 PLATE 4 748B--310-015
61 411 040 6202 SCR PAN 3X10 18 748B--310-061
64 630 000 7626 BOLT,HEX-SCT 10 748B--310-064
65 411 141 4008 WASHER V 4X9X0.8 10 748B--310-065
66 411 141 2905 WASHER SPR 4 10 748B--310-066
67 630 000 7749 BOLT,HEX-SCT 14 748B--310-067
68 630 000 7763 BOLT,HEX-SCT 18 748B--310-068
69 411 141 4107 WASHER V 5X10X1 4 748B--310-069
70 411 141 6705 WASHER SPR 5 4 748B--310-070
71 630 000 7770 BOLT,HEX-SCT 2 748B--310-071
74 411 141 1809 NUT HEX 14 1 748B--310-074
75 411 108 8704 NUT HEX 8 4 748B--310-075
76 411 141 0505 NUT HEX 5 1 748B--310-076
B-1
MODEL TPM-110F/R-C
0509-002
10
115
A
A
102
11
4
161
101
164
103
173
170
See Fig.B-1
Key No.10
See Fig.B-3
Key No.203
See Fig.B-1
Key No.2
172
121
111
177
178
175
177
123
174
162
169
165
168
125
128
11
2
122
168
169
166
107
11
6
174
108
177
178
176
174
123
109
168
169
167
177
178
178
176
176
177
177
178
176
168
11
7
11
3
169
163
164
164
105
106
162
162
11
8
124
172
173
170
180
181
179
177
127
178
171
11
0
120
126
11
9
175
169
168
165
124
178
176
175
104
テーブル部
TABLE SECTION
Fig. B-2
テーブル下部
Table Lower Section
