MODEL TPM-110F/R-C
0211-001
46
165
166
167
169
108
101
102
107
103
164
104
16
9
See Fig.F-1
Key No.17
See Fig.FA-1
Key No.20
17
0
17
1
109
162
110
105
161
163
111
163
168

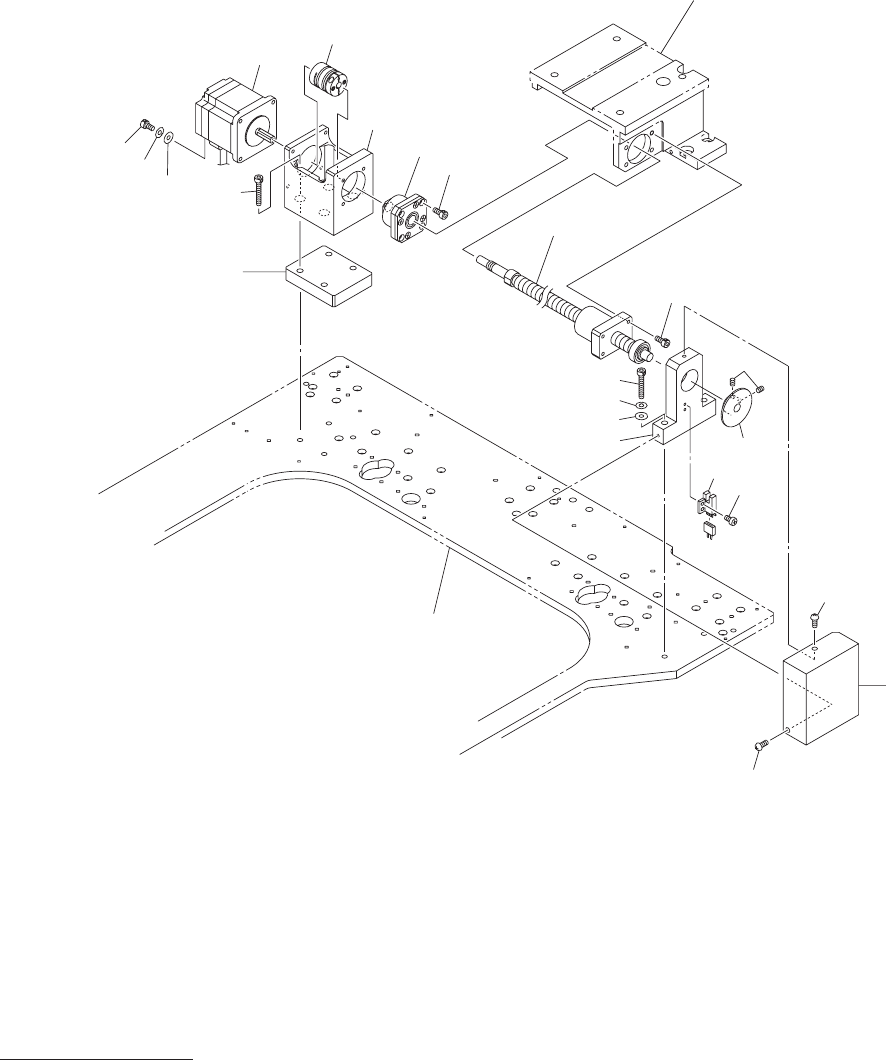

スキージヘッド部
SQUEEGEE HEAD SECTION
Fig. FA-2
スキージヘッド
Y
部
Squeegee Head Y Axis
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TPM-110F/R-C
0509-002
47
101 630 091 2432 MOTOR,STEPPING 1 MPM027, B2083-D21ASM
748FA-310-101
102 630 088 3572 COUPLING 1 SFC-030WD 8B-10B 748FA-310-102
103 630 013 6241 BEARING,UNIT 1 WBK12-11 748FA-310-103
104 630 088 5163 BALL SCREW 1 748FA-310-104
105 630 088 3602 SENSOR,PHOTO 1 BPH274, PM-F54 748FA-310-105
107 630 088 0199 BRACKET 1 748FA-310-107
108 630 088 0342 PLATE 1 748FA-310-108
109 630 116 1778 BLOCK(BLOCK) 1 748FA-310-109
110 630 090 7926 DISK 1 748FA-310-110
111 630 116 1761 COVER(COVER) 1 748FA-310-111
161 411 041 7208 SCR PAN 3X5 2 748FA-310-161
162 630 000 8920 SET SCREW 2 748FA-310-162
163 411 113 7501 SCR TRS 4X10 2 748FA-310-163
164 630 000 7626 BOLT,HEX-SCT 4 748FA-310-164
165 630 000 7633 BOLT,HEX-SCT 4 748FA-310-165
166 411 141 2905 WASHER SPR 4 4 748FA-310-166
167 411 141 4008 WASHER V 4X9X0.8 4 748FA-310-167
168 630 000 7763 BOLT,HEX-SCT 4 748FA-310-168
169 630 000 7916 BOLT,HEX-SCT 6 748FA-310-169
170 411 141 3001 WASHER SPR 6 2 748FA-310-170
171 411 141 4305 WASHER V 6X12.5X1.6 2 748FA-310-171
FA-2
MODEL TPM-110F/R-C
0211-001
48
スキージヘッド部
SQUEEGEE HEAD SECTION
Fig. FA-3
スキージホルダ
Squeegee Holder
265
266
267
208
219
204
204
272
271
269
264
263
262
210
207
264
201
261
202
203
214
204
201
264
217
204
208
267
219
266
265
See Fig.FA-4
Key No.306
See Fig.FA-4
Key No.30
8
270
216
206
272
215
272
273
211
214
218
261
202
207
262
210
203
217
See Fig.FA-4
Key No.306
See Fig.FA-4
Key No.308
See Fig.FA-1
Key No.18-10
See Fig.FA-1
Key No.18-1
0
270
216
206
272
215
272
273
211
213
213
218
214
272
271
269
264
263
