JM-20-Rev06 - 第36页
- 31 - 16. AIR COMPONENTS エアー関係 12 10 11 12 9 13 5 16 8 3 14 21 19 18 18 17 4 20 27 28 30 31 32 29 33 23 24 25 24 25 26 22 15 7 6
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37750 BOTTOM_COVER_XL_ASM
ボトムカバーＸＬ組
1
2 401-36901 COVER_SBL_XL
カバーＳＢＬ＿ＸＬ
(1)
3 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
4 HM-0003300-30 FAN GUARD
ファンガード
(2)
5 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
6 HX-0029400-00 FIXED BASE
固定ベース
(2)
7 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
8 HX-0015000-0D CABLE CLAMP
ケーブル クリップ
(3)
9 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
(3)
10 401-36900 COVER_SBR_XL
カバーＳＢＲ＿ＸＬ
(1)
11 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
12 HM-0010100-10 FILTER
フィルター
(3)
13 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(6)
14 401-36844 COVER_FBL
カバーＦＢＬ
(1)
15 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
16 401-36843 COVER_FBR
カバーＦＢＲ
(1)
17 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
18 401-36847 COVER_RBL
カバーＲＢＬ
(1)
19 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
20 401-36846 COVER_RBR
カバーＲＢＲ
(1)
21 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
22 401-36842 COVER_CB
カバーＣＢ
(2)
23 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
24 HX-0029400-00 FIXED BASE
固定ベース
(3)
25 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
26 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
27 400-16815 DRAIN TANK
ドレインタンク
(1)
28 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
29 400-93721 DT_STAY_BR
ドレインタンクステイ＿ＢＲ
(1)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
31 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
32 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
33 PJ-3090400-03 REDUCER 4-10
レデューサ ４−１０
(1)
34 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
35 BT-1000651-EB URETHANE TUBE BLACK 10X6.5
ポリウレタン チューブ 黒 １０Ｘ６．５
(2)
36 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
37 CM-6005001-03 CHINA ROHS LABEL 10 L
中国ＲｏＨＳラベル １０ 大
(1)
38 168-70206 GRAVITY SEAL
荷重中心シール
(4)
39 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール （５０）
(8)
40 401-11970 LAMINATING_SEAL
ＬＡＭＩＮＡＴＩＮＧシール
(1)
41 401-36861 MI_BANK_CON_NOTICE_LABEL
ＭＩバンクコネクタ注意ラベル
(1)
- 31 -

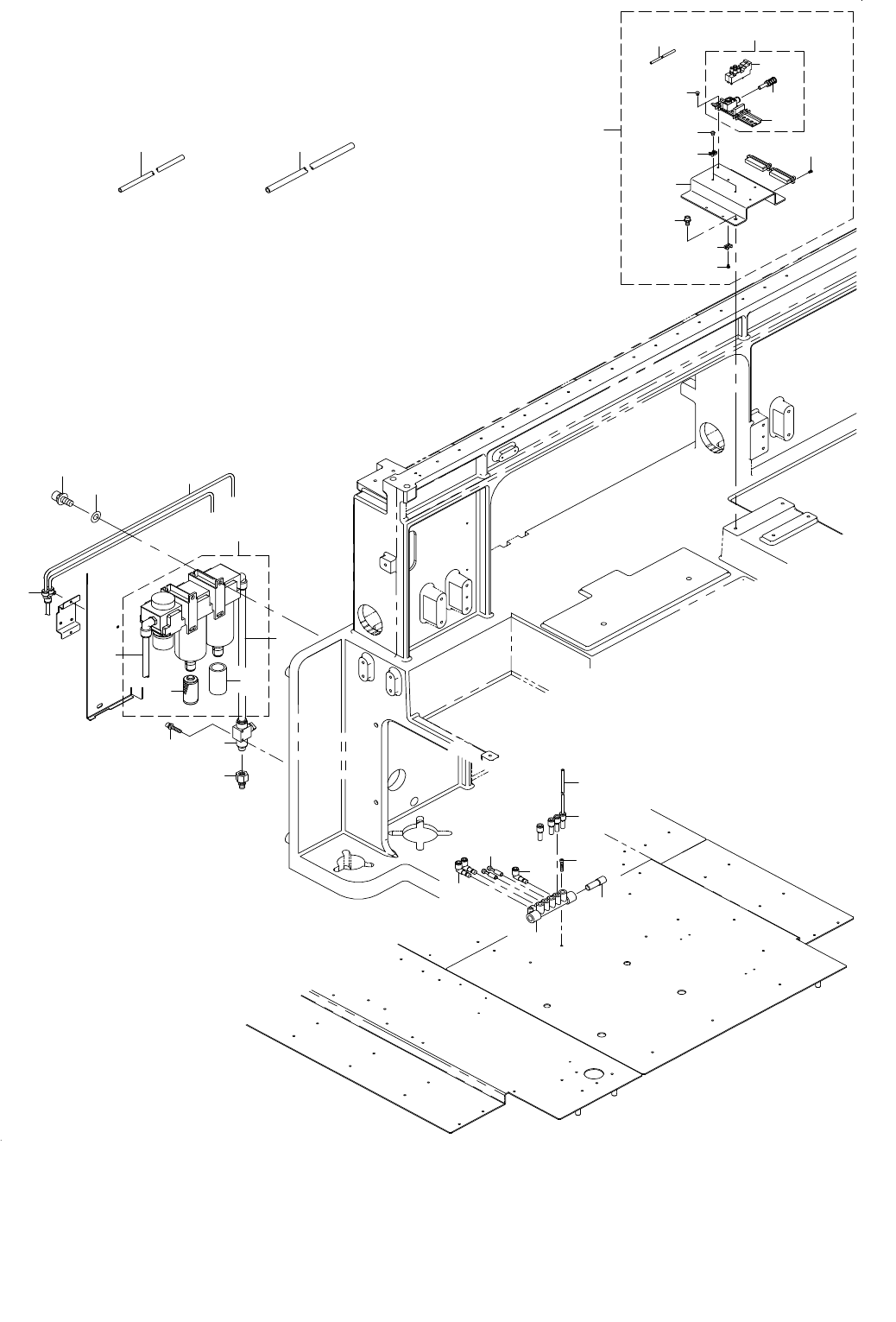

16.AIR COMPONENTS
エアー関係
12
10
11
12
9
13
5
16
8
3
14
21
19
18
18
17
4
20
27
28
30
31
32
29
33
23
24
25
24
25
26
22
15
7
6
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
12
2 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
16
3 PJ-0252000-03 PLUG
プラグ
1
4 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
8
5 400-63483 AIR COMBINATION
エアーコンビネーション
1
6 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
7 PF-9010100-00 FILTER ELEMENT
フィルタエレメント
(1)
8 PV-0152120-00 FINGER VALVE
フィンガバルブ
1
9 BT-1000651-EB URETHANE TUBE BLACK 10X6.5
ポリウレタン チューブ 黒 １０Ｘ６．５
1.7
10 PJ-3081000-01 UNION Y
ユニオンワイ
1
11 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
4
12 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
4
13 BT-1200801-EF TUBE
チューブ
0.5
14 PJ-3091200-03 MANIFOLD
マニホールド
1
15 BT-1200801-EF TUBE
チューブ
1.3
16 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
2
17 PJ-3010600-03 REDUCER
レデューサ
4
18 PJ-3040600-01 REDUCER ELBOW
レデューサエルボ
3
19 PX-9500070-00 PLUG
プラグ
2
20 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
2
21 PJ-0200000-03 PLUG ROUND 12
プラグ φ１２
1
22 401-37054 VALVE_UNIT
バルブユニット
1
23 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
24 HX-0029400-00 FIXED BASE
固定ベース
(4)
25 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
26 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(6)
27 401-36824 CONVEYOR_VALVE_STAGE
搬送バルブステージ
(1)
28 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
(2)
29 401-36834 MANIFOLD_VALVE_ASM
マニフォールドバルブ組
(1)
30 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取り付けベース
(1)
31 PV-1502093-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(2)
32 PX-0500030-00 SILENCER
サイレンサ
(1)
33 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
