- 35 -

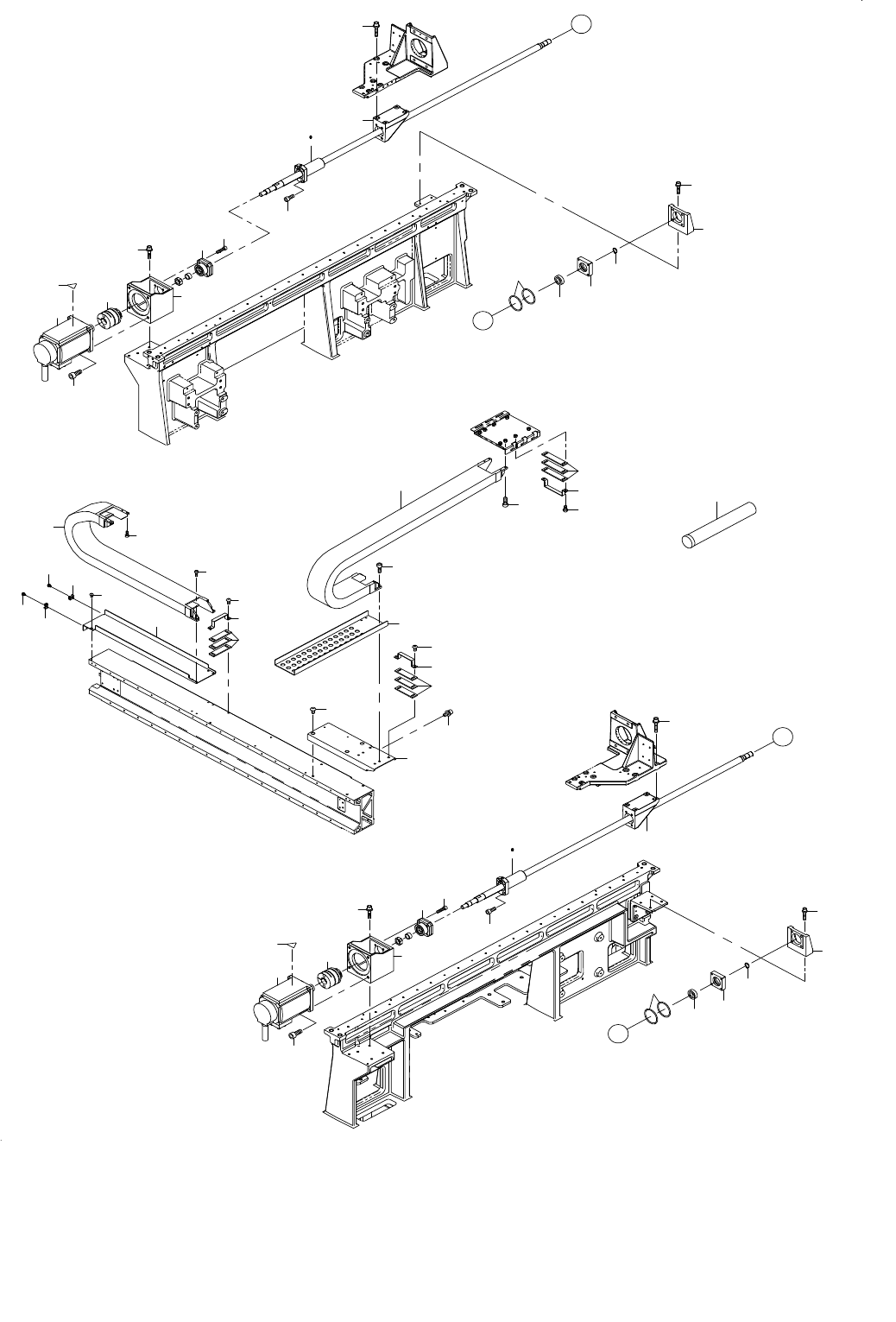

18.X-Y COMPONENTS(2)
Ｘ − Ｙ 関係（２）
10
10
14
13 11
12
6
11
13
12
14
15
23
15
23
16
16
25
8
7
1
24
3
2
4
18
19
20
21
22
14
17
17
14
22
21
20
19
18
5
5
9
- 36 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37097 Y_SENSOR_BR_F_ASM
Ｙセンサブラケット＿Ｆ＿組
1
2 401-36751 Y_SENSOR_BR
Ｙセンサーブラケット
(1)
3 401-37317 Y POS LIMIT SENSOR ASM
Ｙ ＰＯＳリミットセンサ組
(1)
4 401-37319 Y NEAR SENSOR ASM
Ｙ ニアセンサ組
(1)
5 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(2)
6 401-37098 Y_SENSOR_BR_R_ASM
Ｙセンサブラケット＿Ｒ＿組
1
7 401-36751 Y_SENSOR_BR
Ｙセンサーブラケット
(1)
8 401-37318 Y NEG LIMIT SENSOR ASM
Ｙ ＮＥＧリミットセンサ組
(1)
9 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
10 401-13989 Y STOPPER ASM
Ｙストッパ組
2
11 400-00708 Y STOPPER
Ｙストッパ
(1)
12 400-49671 COVER CUSHION
カバークッション
(2)
13 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
14 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
8
15 401-06039 Y LM GUIDE L
Ｙ軸ＬＭガイドＬ
2
16 SM-6051602-TN SCREW
六角穴ボルト
48
17 401-37049 Y_STOPPER_ASM_A
Ｙストッパ組Ａ
2
18 400-00708 Y STOPPER
Ｙストッパ
(1)
19 401-36747 Y_STOPPER_BR
Ｙストッパーブラケット
(1)
20 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
21 400-49671 COVER CUSHION
カバークッション
(2)
22 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
23 400-98046 Y_LM_GUIDE_XL
Ｙ＿ＬＭガイド＿ＸＬ
2
24 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
25 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
- 37 -

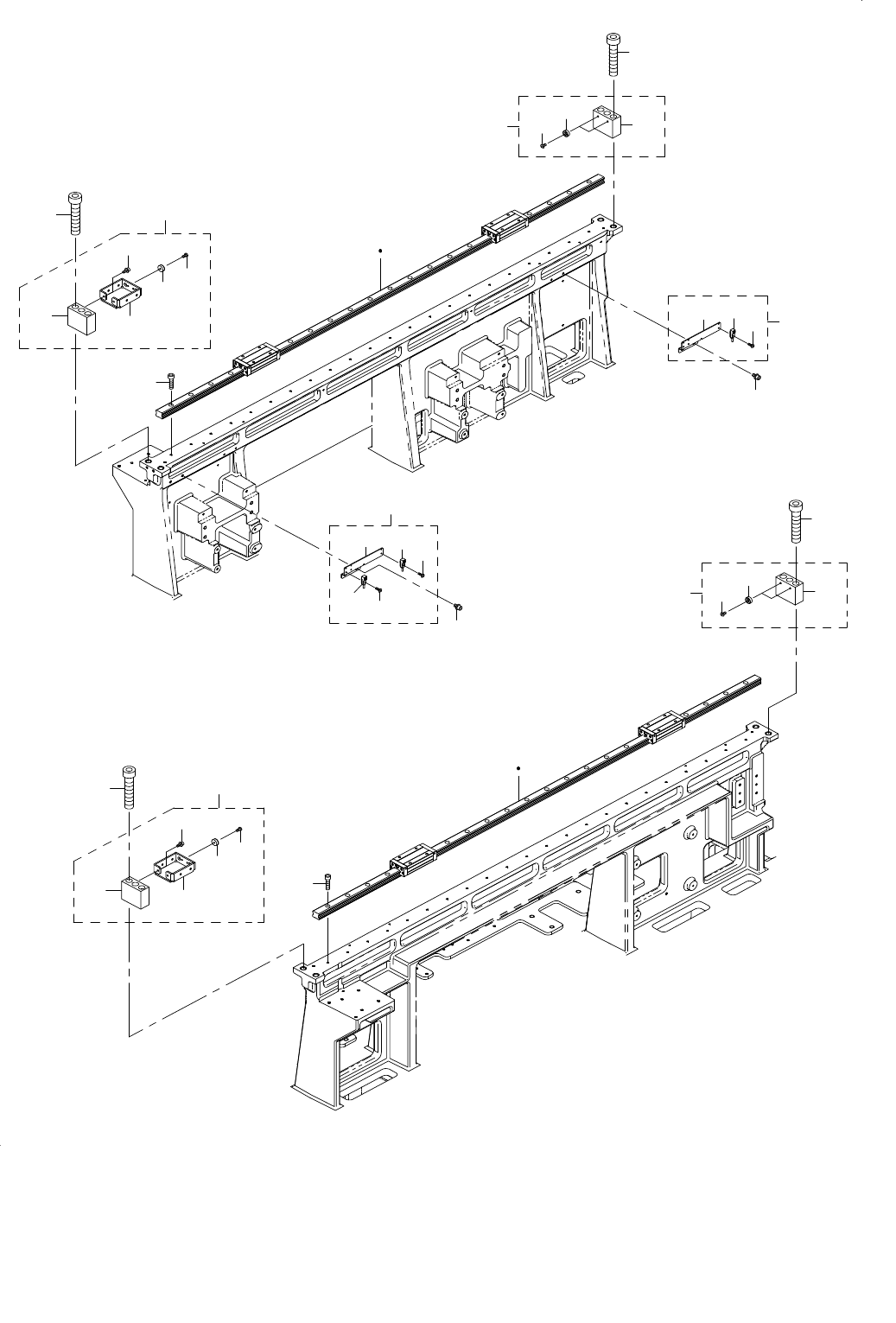

19.X-Y COMPONENTS(3)
