- 59 -
30.PWB CONVEYOR COMPONENTS(6)
基板搬送関係（６）
19
19
22
27
26
23
32
21
24
25
37
35
34
36
20
21
32
33
28
29
30
31
1
17
15
16
12
18
3
13
14
13
3
12
16
15
17
A
11
10
7
5
6
4
A
8
18
2
38
38
38
9
14
- 60 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-13944 RAIL SUPPORT L
レールサポートＬ
1
2 401-37168 CONVEYOR_MOTOR_ASM
搬送モータ組
1
3 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
4 401-37169 CONVEYOR_MOTOR_C_ASM
搬送モータＣ組
(1)
5 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
6 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
7 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
(1)
8 400-48075 JOINT MOTOR ASM
ジョイントモータ組
(1)
9 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
10 400-01009 MOTOR BRAKET C(L)
モータブラケットＣ（Ｌ）
(1)
11 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
12 401-37170 CONVEYOR_MOTOR_LR_ASM
搬送モータＬＲ組
(2)
13 400-48075 JOINT MOTOR ASM
ジョイントモータ組
(2)
14 SL-6041242-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
15 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
16 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
17 400-46034 MOTOR BRACKET S(6)
ばね座金Ｓ（６）
(1)
18 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
19 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
20 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
2
21 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
4
22 401-14260 WAIT_SENSOR_UNIT_L
ウェイトセンサユニット＿Ｌ
1
23 401-10110 WAIT_SENSOR_BR
ウェイトセンサＢＲ
(1)
24 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
25 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
26 401-10064 WAIT SENSOR ASM
ウェイトセンサ組
(1)
27 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
28 401-36830 HANDLE SHAFT
ハンドルシャフト
1
29 EA-9500B01-00 CABLE BAND
束線バンド
40
30 400-13197 CONVEYOR COUPLING
搬送カプリング
1
31 SM-8050502-TP SCREW M5 L=5
止めねじ
4
32 SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
4
33 401-37164 BU_HOME_SENSOR__BRACKET_ASM
ＢＵホームセンサＢＲ組
1
34 EA-9500B01-00 CABLE BAND
束線バンド
(1)
35 401-37322 BU ORG SENSOR ASM
ＢＵ 原点センサ組
(1)
36 401-36833 BU_SENSOR_BRACKET
ＢＵセンサブラケット
(1)
37 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
38 CM-3003000-02 HIGH TEMPARATURE CAUTION LABEL 2 (25)
高温注意シール２（２５）
3
- 61 -

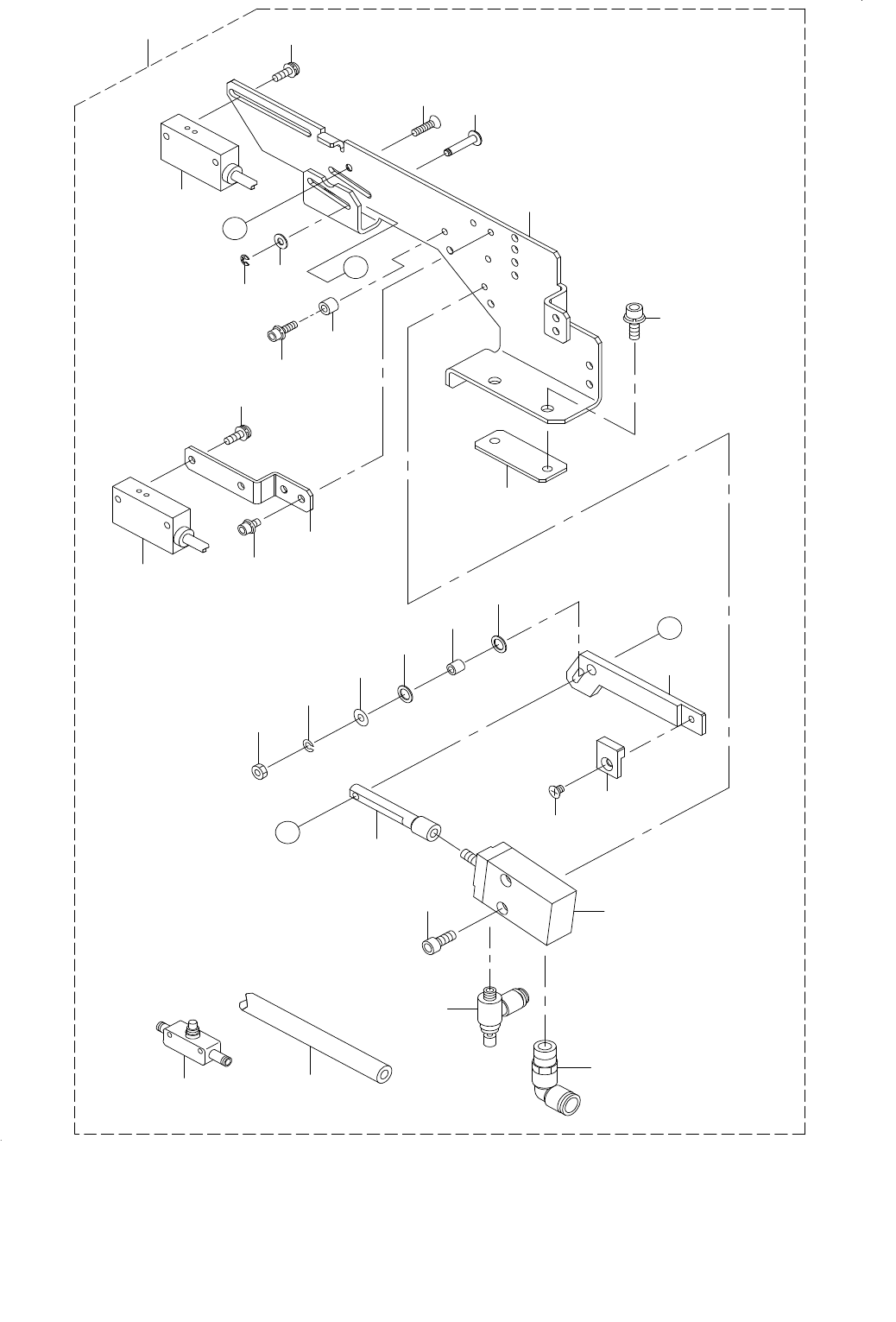

31.PWB CONVEYOR COMPONENTS(7)
基板搬送関係（７）
2
30
29
28
B
B
27
26
13
12
11
10
9
16
1
19
A
20
20
17
A
21
18
25
22
23
24
5
30
4
15
14
3
6
8
7
