- 69 -

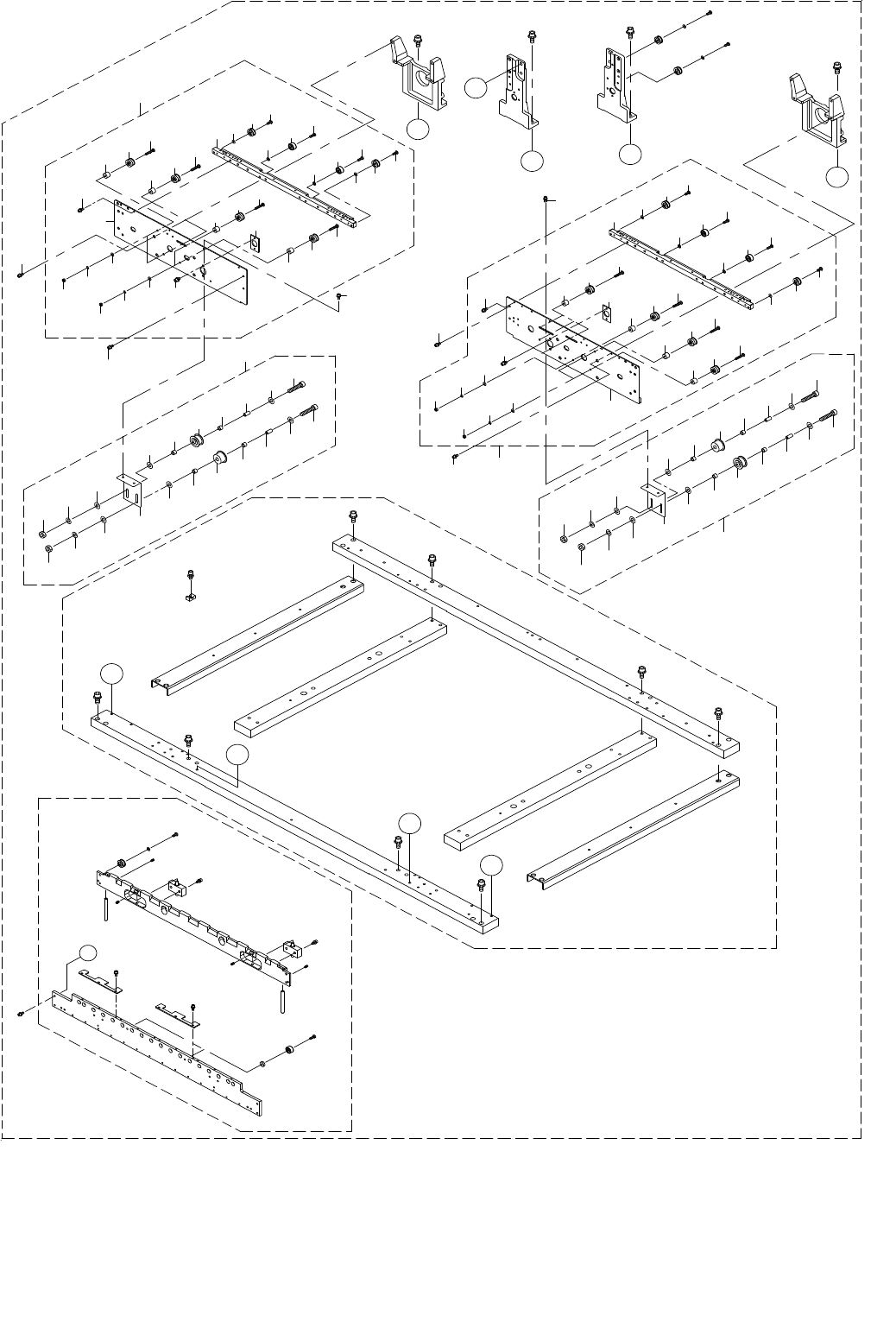

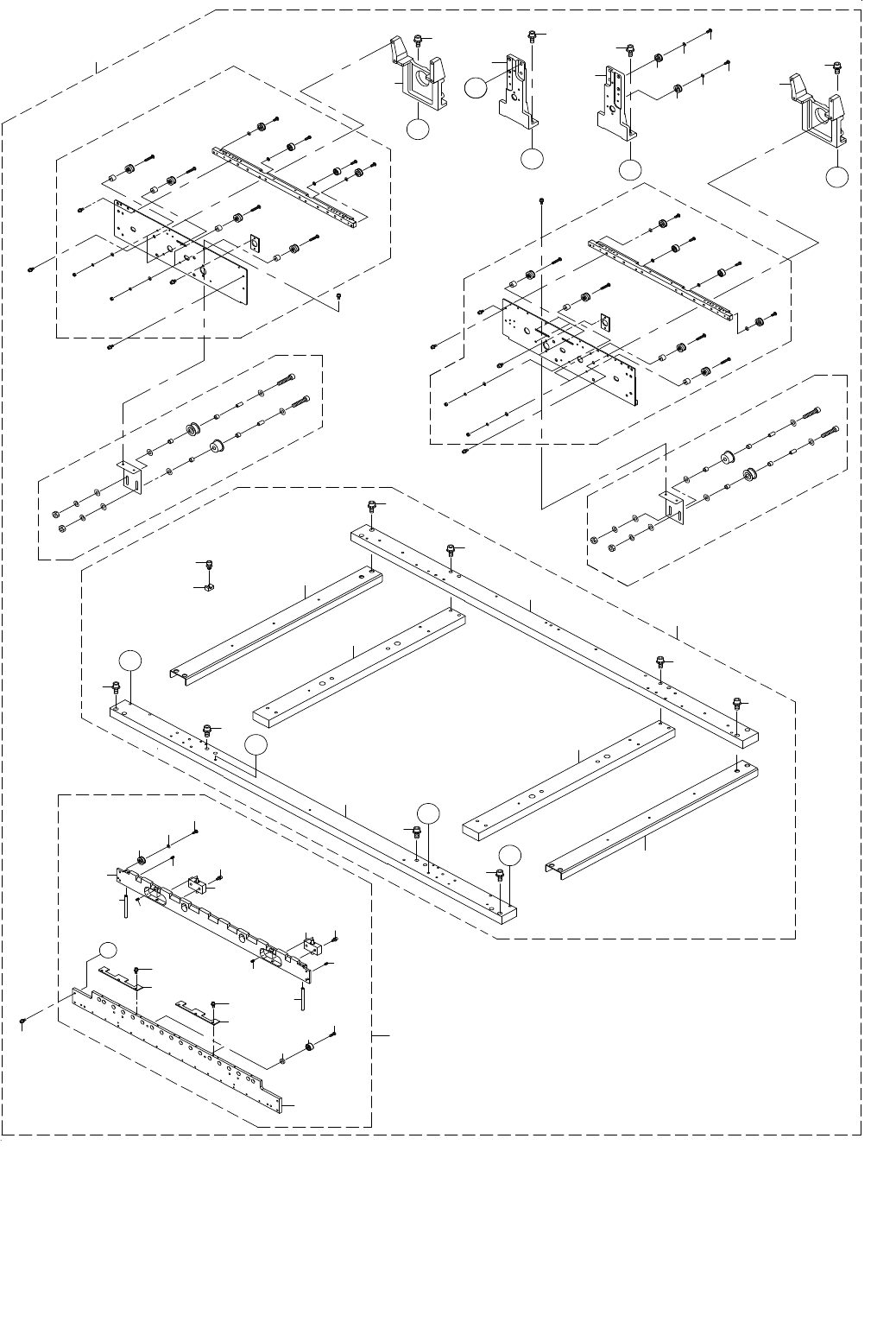

35.PWB CONVEYOR COMPONENTS(11)(TYPE XL)
基板搬送関係（１１）（ＸＬ 仕様）
1
13
14
A
C
E
31
12
5
5
6
2
17
16
30
7
8
7
8
8
8
7
10
9
23
19
26
28
29
18
11
A
B
D
21
21
23
19
26
3
4
22
27
27
7
15
C
20
25
24
25
24
6
E
32
33
B
33
32
D
36
34
36
35
34
35
- 70 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37202 CONVEYOR_RAIL_F_ASM_XL
搬送レールＦ組ＸＬ
1
2 401-37203 BASE_BAR_ASM_XL
ベースバー組ＸＬ
(1)
3 400-01039 BASE BAR F(L)
ベースバーＦ（Ｌ）
(1)
4 400-01038 BASE BAR R(L)
ベースバーＲ（Ｌ）
(1)
5 401-36838 BASE BAR S XL
ベースバーＳ ＸＬ
(2)
6 401-36837 BASE BAR SS XL
ベースバーＳＳ ＸＬ
(2)
7 SL-6084092-TN SCREW M8 L=40
座金付き六角穴ボルト Ｍ８ Ｌ＝４０
(8)
8 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ６ Ｌ＝３５
(8)
9 HX-0029400-00 FIXED BASE
固定ベース
(6)
10 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
11 SL-6041492-TN SCREW
座金付き六角穴ボルト
(4)
12 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
13 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
14 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
15 401-37175 CONVEYOR_RAIL_FC_ASM
搬送レールＦＣ組
(1)
16 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
17 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ４ Ｌ＝１６
(2)
18 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
19 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
20 401-38178 RAIL_GUIDE_F_L
レールガイドＦ＿Ｌ
(1)
21 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
22 401-38179 CONVEYOR_RAIL_FC
搬送レールＦＣ
(1)
23 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
24 E2123-721-000 PWB GUIDE PLATE F
基板ガイドプレートＦ
(4)
25 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(12)
26 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
27 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
28 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
29 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
30 401-38182 ROLLER_SPACER
ローラスペーサ
(2)
31 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
32 400-46032 RAIL STAND F(L)
レールスタンドＦ（Ｌ）
(2)
33 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
34 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(2)
35 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
36 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
- 71 -
