- 4 - NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品 #02....FOR EN ＥＮ 用 #03....FOR EN,OPTIONAL PARTS ＥＮ 用，オプション部品 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-00450 TRANS SCREW トランスねじ 2 2 401-36719 E_BASE_PLATE_RL Ｅ…
- 3 -
2. BASE FRAME COMPONENTS(2)
ベースフレーム関係（２）
12
11
11
10
24
16
15
26
7
6
22
23
20
21
17
14
13
3
2
5
4
25
15
16
9
8
1
18 19
28
23
27
- 4 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR EN ＥＮ 用
#03....FOR EN,OPTIONAL PARTS ＥＮ 用，オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00450 TRANS SCREW
トランスねじ
2
2 401-36719 E_BASE_PLATE_RL
Ｅ＿ベースフレームＲＬ
1
3 401-36718 E_BASE_PLATE_F
Ｅ＿ベースフレームＦ
1
4 HX-0018800-0F CORD BUSH
コードブッシュ
1
5 401-36720 E_BASE_PLATE_RR
Ｅ＿ベースフレームＲＲ
1
6 HX-0029400-00 FIXED BASE
固定ベース
6
7 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
6
8 401-36337 TRANSFORMER
トランス
1
9 SM-6124502-TN SCREW M12 L=45
六角穴ボルト Ｍ１２ Ｌ＝４５
2
10 WS-1220002-KN SPRING WASHER
ばね座金
2
11 400-94475 BP WASHER
ＢＰワッシャー
6
12 NM-6120001-SC NUT M12X1.75 TYPE1
六角ナット Ｍ１２Ｘ１．７５ １種
4
13 HX-0029400-00 FIXED BASE
固定ベース
13
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
13
15 400-94475 BP WASHER
ＢＰワッシャー
11
16 NM-6100001-SC NUT M10X1.5
六角ナット Ｍ１０ １種
11
17
#03
400-94543 CASTER_3020
キャスター３０２０
4
18
#01
400-94544 CASTER PLATE
キャスタープレート
4
19
#02
400-94545 CASTER_PLATE_EN
キャスタープレート＿ＥＮ
4
20
#01
SL-6103542-TN SCREW M10 L=35
座金付き六角穴ボルト Ｍ１０ Ｌ＝３５
16
21
#02
SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
16
22
#01
WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
16
23
#02
WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
32
24 400-94549 HOLE COVER
ホールカバー
4
25 400-98142 CH NUT PLATE
ＣＨナットプレート
4
26 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
8
27
#02
400-00406 CASTER SPACER(EN)
キャスタースペーサ（ＥＮ）
4
28
#02
SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
16
- 5 -

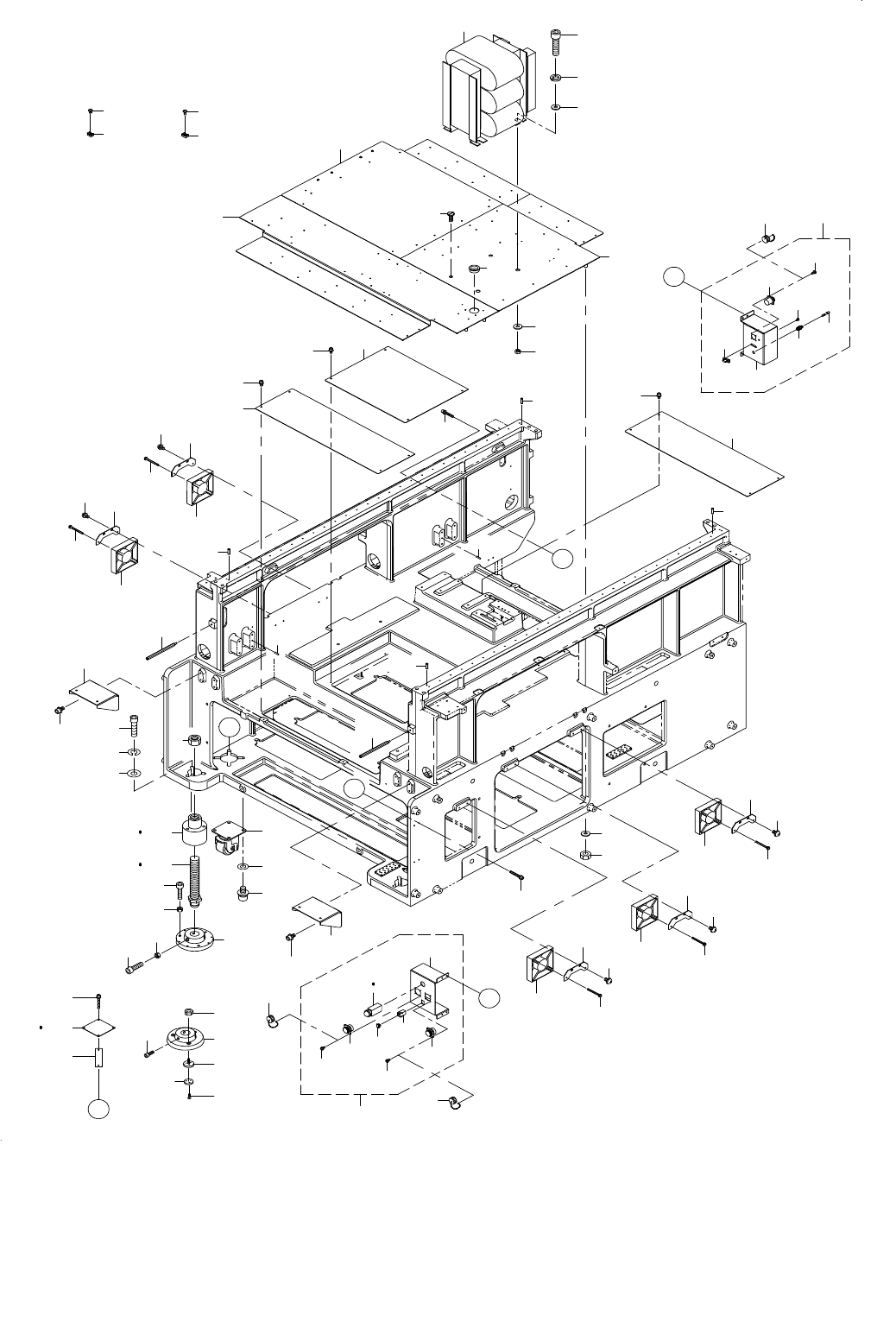

3. BASE FRAME COMPONENTS(3)(TYPE XL)
ベースフレーム関係（３）（ＸＬ 仕様）
26
25
25
22
21
20
22
21
20
46
14
13
14
10
11
9
44
12
6
13
7
19
48
16
47
50
49
15
17
35
40
37
18
28
32 33
30
31
29
29
27
46
34
42
38
39
36
41
18
18
21
25
22
20
20
21
22
25
25
22
21
20
2
2
3
4
4
4
5
24
24
5
C
A
23
23
8
18
51
58
68
63
54
55
52
53
72
73
59
61
65
56
57
64
66
67
60
62
69
70
70
71
B
B
C
A
1
1
45
43
