MODEL TCM-3100J 981 1-001 6- 5 Key No. PART No. PART NAME Q'ty REMA RK S 1 630 054 4398 PLATE 1 659J--03B-114 2 630 054 8938 SPRING,TOR SION 1 659J--03B-116 3 630 054 8914 PLATE 1 659J--03B-118 4 630 000 8883 SET SC…
MODEL TCM-3100J
9811-001
ＸＹテーブル部 XY TABLE SECTION

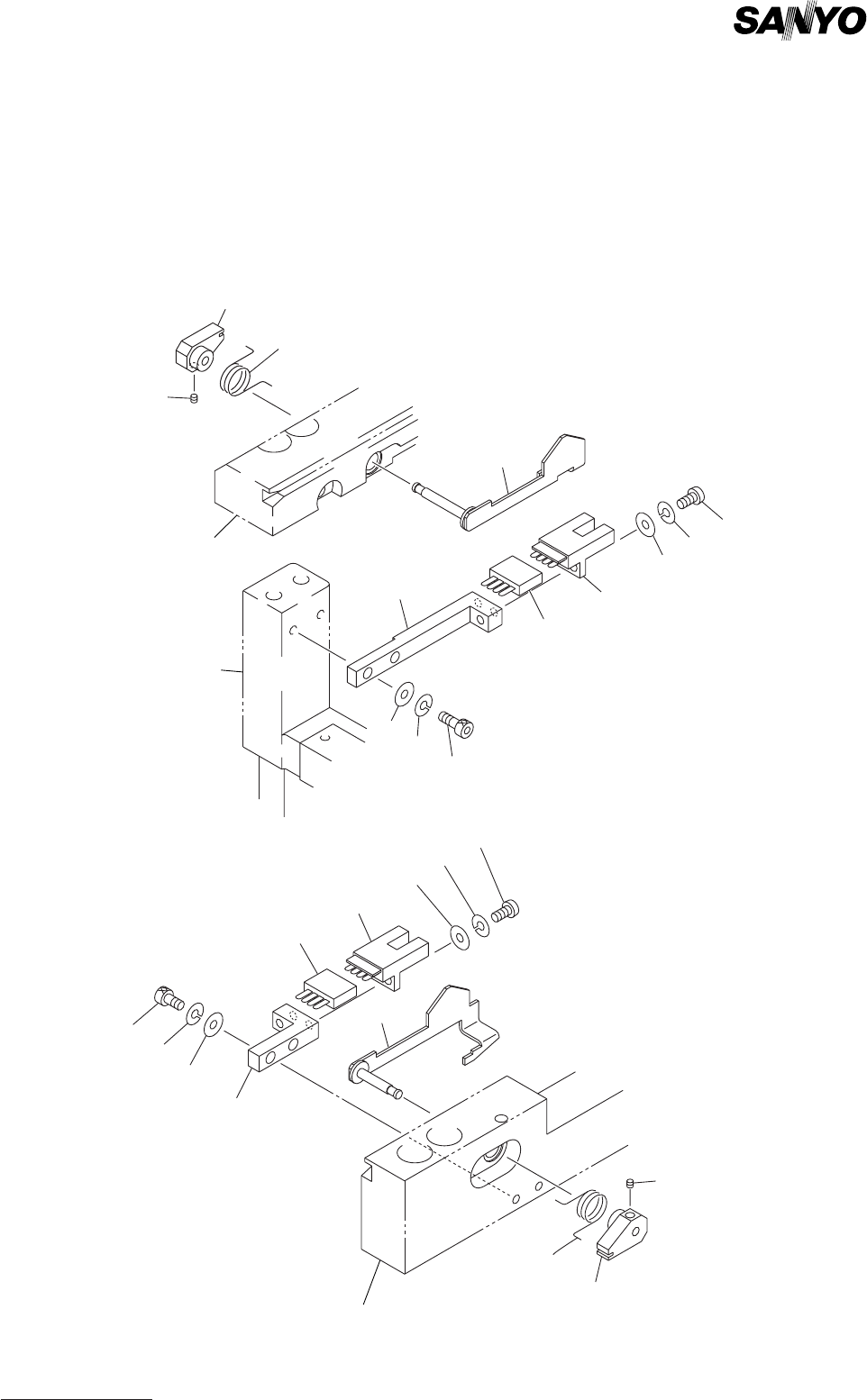

Fig. 6-5 基板検出レバー P.C.B. Detector Lever
1
2
3
4
5
6
6-1
10
11
12
21
22
23
24
25
26
26-1
30
31
32
27
28
29
7
8
9
TCM-3000E
See Fig.6-4
Key No.1
See Fig.6-4
Key No.21
See Fig.6-4
Key No.41
MODEL TCM-3100J
9811-001
6- 5
Key No. PART No. PART NAME Q'ty REMARKS
1 630 054 4398 PLATE 1 659J--03B-114
2 630 054 8938 SPRING,TORSION 1 659J--03B-116
3 630 054 8914 PLATE 1 659J--03B-118
4 630 000 8883 SET SCREW 1 M3X4 SET
5 630 054 4343 PLATE 1 659J--03B-120
6 630 004 1798 SENSOR,PHOTO 1 659J--03H-103
6 -1 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 659J--03H-021
7 411 088 9005 WASHER F 3X6X0.5 2 FWS3 F
8 411 086 4408 WASHER SPR 3 2 SW3 F
9 411 042 0703 SCR PAN 3X8 2 M3X8 PAN
10 411 141 3902 WASHER V 3X7X0.5 4 FW3
11 411 141 2806 WASHER SPR 3 4 SW3
12 630 000 7527 BOLT,HEX-SCT 4 M3X10
21 630 054 4336 PLATE 1 659J--03B-113
22 630 054 4329 SPRING,TORSION 1 659J--03B-115
23 630 054 4312 PLATE 1 659J--03B-117
24 630 000 8883 SET SCREW 1 M3X4 SET
25 630 063 1425 PLATE 1 659J--03B-119
26 630 004 1798 SENSOR,PHOTO 1 659J--03H-103
26 -1 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 659J--03H-021
27 411 088 9005 WASHER F 3X6X0.5 2 FWS3 F
28 411 086 4408 WASHER SPR 3 2 SW3 F
29 411 040 6202 SCR PAN 3X10 2 M3X10 PAN
30 411 141 3902 WASHER V 3X7X0.5 1 FW3
31 411 141 2806 WASHER SPR 3 1 SW3
32 630 000 7527 BOLT,HEX-SCT 1 M3X10
NOTE
MODEL TCM-3100J
9811-001
ＸＹテーブル部 XY TABLE SECTION
Fig. 6-6 シュート駆動部 Chute Driver
80
56
58
57
52
51
47
49
48
45-1
45
66
68
67
76
78
77
79
45-1
50
71
43
44
70
41
59
46
53-1
14
13
13-1
6
2
1
3
4
39
37
36
19
38
28
26
27
53
54
55-1
55
42
69
65
64
See Fig.6-4
Key No.2
See Fig.6-4
Key No.1
76
78
77
79
29
26
27
24
18
16
5
7
11
80
12
10
8
9
17
62
60
61
22
20
21
23
31
32
25
26
27
30
3333
3434
3535
