20 Ehe Sie den Au tomaten ei nschalten ... ● Führen Sie eine Sichtp rüfung an den Automa ten dur ch. Achte n Sie insbe- sondere darauf , daß sich ke ine Hinderniss e im V erfahrberei ch der Portale befi nden. ● Kontr oll…
19

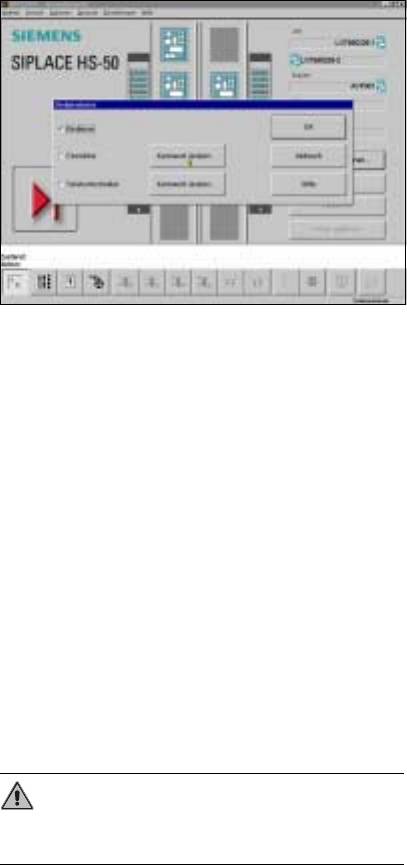

Bildschirmanzeige - Auswahlbox
Klicken Sie die gewünschte Option an und bestätigen Sie diese mit ’OK’.
Mit ’Abbruch’ verwerfen Sie die Wahl. Durch Klicken auf ’Hilfe’ aktivieren
Sie die Online-Hilfe.
SIPLACE-Linie einschalten
Linienrechner starten
● Schalten Sie die unterbrechungsfreie Stromversorgung (USV) ein.
Die
Linienrechner-Software wird hochgeladen. Nach ca. 2 Minuten wird das
Login-Dialogfenster am Bildschirm dargestellt
● Geben Sie im Editierfeld "login"
plr
eingeben und betätigen Sie die
RETURN-Taste.
● Geben Sie im Editierfeld "Password" das Paßwort ein und betätigen Sie
die RETURN-Taste. Ist keine Paßworteingabe erforderlich, betätigen Sie
nur die RETURN-Taste. Nach ca. 3 Minuten wird auf dem Bildschirm der
Desktop (Stammfenster) mit der darüberliegenden Login-Dialogbox dar-
gestellt.
● Geben Sie im Editierfeld "Benutzer" den in Ihrem Benutzerkonto festge-
legten Benutzernamen und im Editierfeld "Paßwort" das dazugehörige
Paßwort ein.
● Klicken Sie zur Bestätigung OK an. Die Funktionen des LR-Programms
können jetzt entsprechend Ihrer Zugriffsrechte ausgeführt werden.
Stationen starten
ACHTUNG
Schalten Sie die Stationen und die Peripherie erst ein, wenn am Monitor
des Linienrechners das ’Desktop’-Menü angezeigt wird. Es könnten sonst
Kommunikationsprobleme auftreten.
20
Ehe Sie den Automaten einschalten ...
● Führen Sie eine Sichtprüfung an den Automaten durch. Achten Sie insbe-
sondere darauf, daß sich keine Hindernisse im Verfahrbereich der Portale
befinden.
● Kontrollieren Sie, daß sich die Z-Achsen aller Köpfe in ihrer oberen End-
stellung befinden.
● Überprüfen Sie, ob die Strom- und Druckluftversorgung angeschlossen
sind.
● Schalten Sie den Automaten mit dem Hauptschalter ein. Bei angeschlos-
senem Linienrechner und einwandfreier Kommunikation erscheint das
Hauptmenü für die Benutzerklasse ’Bediener’.
● Drücken Sie nach der Aufforderung am Bildschirm eine der weißen Start-
tasten auf der Ein-/Ausgabenseite oder am linken bzw. rechten Bedien-
feld. Nach Abschluß der Referenzpunktfahrt ist der Automat
betriebsbereit.
Das Symbol wird im Arbeitsbereich der Bedienoberfläche ange-
zeigt.
SIPLACE-Linie abschalten
ACHTUNG
Beachten Sie vor Abschalten der Linie unbedingt folgendes:
– Alle Bestück- und Klebeoperationen müssen an den Stationen beendet
sein.
– Die z-Achsen sämtlicher Bestück- bzw. Kleberköpfe müssen sich in ihrer
oberen Endstellung befinden.
– Kein Bestückkopf soll noch Bauelemente mit sich führen.
– Alle Portale sind in die Warteposition gefahren.
– Die Stationsrechner sind ordnungsgemäß heruntergefahren.
21
Linienrechner abschalten
VORSICHT
Sie dürfen den Linienrechner niemals nur einfach am Hauptschalter aus-
schalten.
Fahren Sie grundsätzlich das Betriebssystem herunter (Shutdown). Sie
müssen sonst mit erheblichem Datenverlust oder defekten Programmen
rechnen.
● Positionieren Sie den Mauszeiger am rechten oberen oder unteren Rand
des Bildschirms. Der Cursor wird zu einem Kreuz.
● Halten Sie den linken Mausknopf gedrückt. Das Hauptmenü erscheint.
● Ziehen Sie den Mauscursor auf ’Shutdown’ und lassen Sie die Maus los.
Am Bildschirm erscheint die folgende Dialogbox:
● Klicken Sie ’Ja’ an. Die Dialogbox schließt und die Software wird herunter-
gefahren. Der Vorgang dauert etwa 1 Minute. Danach erscheint folgende
Box:
● Schalten Sie die USV und den Monitor aus.
Stationen abschalten
Schalten Sie den Automaten - außer in Notfällen - nie während des
Betriebs nur am Hauptschalter aus.
Der Rechner läuft unter dem Betriebssystem WINDOWS NT. Wenn Sie
die Station abschalten wollen, müssen Sie das Betriebssystem ordnungs-
gemäß herunterfahren. Gehen Sie zum Abschalten der Station wie folgt
vor:
● Beenden Sie alle Bestückoperationen.
● Überprüfen Sie, ob sich die z-Achsen sämtlicher Bestückköpfe in ihrer
oberen Endstellung befinden.
● Überprüfen Sie, ob sich an den Bestückköpfen noch Bauelemente befin-
den.
● Fahren Sie alle Portale in die Warteposition.
● Klicken Sie im Menü ’Betrieb’ den Menüpunkt ’Rechner herunterfahren’
an.
Alle Prozesse im Stationsrechner werden beendet. Danach erscheint am
Bildschirm die Anzeigt, daß der Rechner ausgeschaltet werden kann.
● Erst jetzt dürfen Sie den Automaten am Hauptschalter abschalten.
HINWEIS.
Wenn Sie den Automaten während des Betriebs abschalten, ohne den
Stationsrechner zuvor ordnungsgemäß herunterzufahren, startet dieser
möglicherweise beim nächsten Start der Linie nicht mehr.
Rechner runterfahren
Ja Nein
Safe to Power Off
Press any key to reboot
