36
Fehlerbehandlung
↑
BA 4.2 Treten am Bestückautomaten aufgrund von
– Spurfehlern
– Maschinenfehlern
– Transportfehlern
– Markenfehlern
– Pipettenkonfigurationsfehlern oder
– LP-Barcodelesefehlern
Maschinenstillstände auf, erscheint die entsprechende Warnbox am Bild-
schirm.
● Beachten Sie die Hinweise in der Warnbox und führen Sie die geforderten
Maßnahmen durch.
WARNUNG
Nur entsprechend ausgebildetes und qualifiziertes Personal darf Maßnah-
men der Zugangsberechtigung ’Einrichter’ durchführen, da unsachge-
mäßer Umgang mit den Automaten zu schwerer Körperverletzung sowie
erheblichen Sachschäden führen kann.
HINWEIS
Schließen Sie zum Verfahren der Achsen die Schutzhauben.
Wenn Sie Kopffunktionen bei geöffneter Schutzhaube ausführen wollen,
ist dies nur mit dem Schlüsselschalter in Stellung "I" möglich.

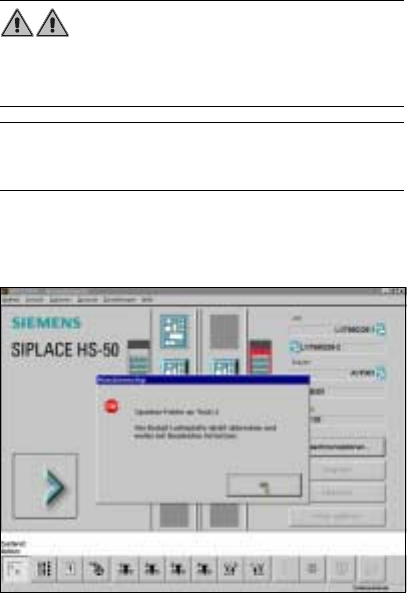

Spurfehler
Eine Leiterplatte wird solange bestückt, bis sämtliche, zu bestücken-
↑
BA 4.2.2 den Bauelemente nicht mehr vorrätig sind. In dieser Situation hält der
Automat an und am Bildschirm erscheint der Fehler ’Spur leer’.
● Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden
Funktionen:
Leiterplatte Klicken Sie die betroffene Leiterplatte an, wählen Sie ’LP abbrechen’
abbrechen (siehe Abschnitt ’LP abbrechen’, Seite 14).
37
Bearbeiten Füllen Sie die fehlenden Bauelemente nach, setzen Sie die nachgefüllten
fortsetzen Spuren auf ’voll’ und klicken Sie ’Bearbeiten fortsetzen’ an.
Menü Mit diesem Menü holen Sie die Liste der aufgetretenen Fehler auf den
’Fehler anzeigen’ Bildschirm.
Menü ’Bauteil- Dieses Menü dient zum Bearbeiten von leeren Spuren und Spur-
fördersysteme’ fehlern.
Menü ’Einzel- Vom Portal verursachte Fehler werden mit Hilfe dieses Menüs
funktionen Portal 1’ behoben.
Maschinenfehler
Bei Maschinenfehlern wie zum Beispiel Achsfehlern hält der Automat
↑
BA 4.2.3 an.
● Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden
Funktionen:
LP abbrechen Damit brechen Sie die Bestückung ab (siehe Abschnitt ’LP abbrechen’, Seite
14)
.
Bearbeiten fortsetzen Damit setzen Sie die Bestückung fort.
Menü ’Fehler anzeigen’ Damit rufen Sie die Liste mit den aufgetretenen Maschinenfehlern am
Bildschirm auf.
Menü ’EF Portal Wählen Sie dieses Menü, um den Fehler zu beheben.
1/2/3/4’
Transportfehler
Werden Leiterplatten nicht geklemmt, wird der Bestückvorgang unter-
↑
BA 4.2.4 brochen und folgende Warnbox am Bildschirm ausgegeben:
● Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden
Funktionen:
LP abbrechen Damit brechen Sie die Bestückung ab (siehe Abschnitt ’LP abbrechen’, Seite
14)
.
Bearbeiten fortsetzen Damit setzen Sie die Bestückung fort.
Menü ’Fehler anzeigen’ Damit rufen Sie die Liste mit den aufgetretenen Transportfehlern am Bildschirm
auf.
Menü ’EF Transport Wählen Sie dieses Menü, um den Fehler zu beheben.
1/2/3/4’
38
Markenfehler
Diese Fehlermeldung erscheint am Bildschirm, wenn eine Marke nicht
gefunden oder erkannt wurde.
● Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden
Funktionen:
LP abbrechen Damit brechen Sie die Bestückung ab (siehe Abschnitt ’LP abbrechen’,
Seite 14)
.
Bearbeiten fortsetzen Damit setzen Sie die Bestückung fort.
Menü Damit rufen Sie die Liste mit den aufgetretenen Maschinenfehlern am
’Fehler anzeigen’ Bildschirm ab.
Einzelfunktionen Wählen Sie dieses Menü, um den Fehler zu beheben.
Portal
Nachbestücken der – Transportieren Sie die Leiterplatte in das Ausgabeband.
LP ohne BE-Verlust – Legen Sie die LP wieder in das Eingabeband.
– Transportieren Sie die Leiterplatte in das Bearbeitungsband.
Die LP wird dort gestoppt und geklemmt.
– Wählen Sie nun ’Bestücken fortsetzen’.
Pipettenkonfigurationsfehler
Tritt ein Fehler im Zusammenhang mit der Pipettenkonfiguration auf oder
muß diese geändert werden, so erscheint die Warnbox ’Pipettenkonfigu-
rationsfehler Portal 1/2/3/4’ am Bildschirm
Ablauf abbrechen Klicken Sie die kleine Box ’Ablauf abbrechen’ und danach die Schaltfläche
OK an, so wird der Ablauf abgebrochen.
Menü ’EF Portale Wählen Sie das Untermenü ’Pipettenkonfiguration Revolverkopf’ und
1/2/3/4’ wechseln Sie die Pipette.
Beim Verlassen des Menüs EF wird ein Kopfreferenz- und Höhenrefe-
renzlauf mit Vakuumtest wird durchgeführt.
Bearbeiten fortsetzen Damit setzen Sie die Bestückung fort.
