Abkürzungen
Die in der Kurzreferenz verwendeten Abkürzungen:
Abs Absender des Fehlers
BC Barcode
BE Bauelement
EF Einzelfunktionen
FZ Fehlerzähler
GF Gehäuseform
LP Leiterplatte
Seg Segment
Sp/Fa/Eb Spur/Fach/Ebene
↑
BA Siehe Betriebsanleitung, Abschnitt ...
Aufbau des Automaten
Schalter und Taster am Automaten

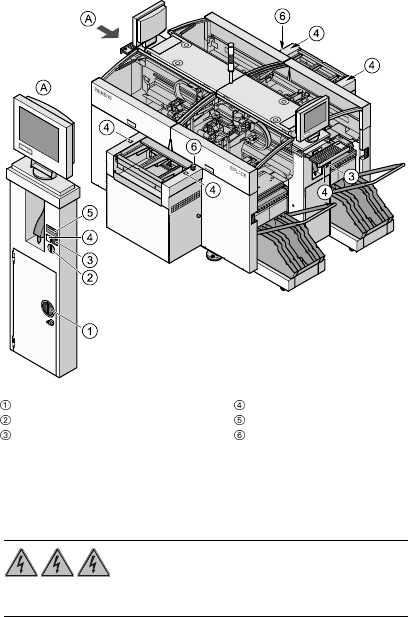

Die folgende Abbildung zeigt die Lage der Schalter und Taster am Auto-
maten.
Portal 1 BE-Wechseltisch
Portal 2 Bedienelemente, rechts (Pneumatik)
Portal 3 Bedienelemente, links (Elektrik)
Portal 4
DLM1-Revolverkopf A LP-Transport - Ausgabeseite
Anschlußdose für das
BE-Wechseltischkabel
E LP-Transport - Eingabeseite
6
Hauptschalter
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung
des Automaten.
LEBENSGEFAHR
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inne-
ren des Automaten noch lebensgefährliche Spannungen
Schlüsselschalter
Im Normalbetrieb steht der Schlüsselschalter in Stellung "0". Der Schlüs-
sel ist abgezogen und zugriffssicher zu verwahren. Nur zu bestimmten
Wartungs- bzw. Servicearbeiten darf er von autorisiertem Personal in Stel-
lung "I" (Einrichtbetrieb) gedreht werden.
Halttaster
Mit diesem Taster halten Sie den Bestückbetrieb des Automaten an.
Starttaster
Mit diesem Taster starten Sie den Automaten nach dem Einschalten bzw.
nach Beseitigung von Fehlfunktionen.
NOT-HALT-Pilzdrucktaster
Beim Drücken des NOT-HALT-Pilzdrucktasters rastet dieser ein. Die
Stromversorgung zu den Portalachsen, BE-Tischen, Transportbändern
und Schneidgeräten wird unterbrochen, die Spannungsversorgung für die
Hauptschalter (rot mit gelbem Gehäuse) Start-Taster (weiß)
Schlüsselschalter Bauelementezähler
Halt-Taster (schwarz) NOT-HALT-Pilzdrucktaster
A Ansicht ’Bedienfeld linke Seite’
7
Sternachsen der Bestückköpfe reduziert. Der Taster läßt sich durch Dre-
hen wieder entriegeln.
Bauelementezähler
Der Bauelementezähler zeigt die Anzahl der verarbeiteten Bauelemente
an.
Anzeige- und Bedienelemente

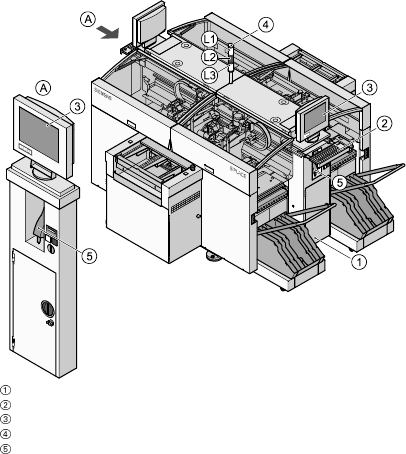

Die folgende Abbildung zeigt die Anzeige- und Bedienelemente.
Beschreibung der Anzeige- und Bedienelemente
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,60 m
erreichbar.
LCD-Bildschirm
Auf jeder Seite des Automaten befindet sich ein Flachbildschirm mit LCD-
Technik und berührungsempfindlicher Bildschirmoberfläche (Touch-
Screen). Die Auflösung beträgt 1024 x 768 Pixel.
Tastatur mit integriertem Trackball
Unterhalb des Bildschirms ist die versenkbar Tastatur mit dem Trackball
untergebracht.
Bedienfeld rechts
Tastatur mit integriertem Trackball
LCD-Touchscreen
Hauptstöranzeige
BE-Barcodeleser
L1 Störlampe weiß: Portale 1 und 2, Stellplätze 1 und 2
L2 Betriebsanzeigelampe grün
L3 Störlampe weiß: Portale 3 und 4, Stellplätze 3 und 4
A Ansicht ’Bedienfeld linke Seite’
