BE-Barcodeleser (Option)
Auf jeder Seite der Maschine befindet sich ein Ablagefach, das den BE-
Barcodeleser vom Typ Datalogic DL910 aufnimmt. Mit dem Barcodeleser
lassen sich Bauelemente schnell und zuverlässig rüsten und nachfüllen.
Hauptstöranzeige
Die Farbenfolge der Meldeleuchte ist weiß (L1) - grün (L2) - weiß (L3). Sie
signalisiert Betriebszustände und Fehlfunktionen des Automaten.
Funktionsbeschreibung der Hauptstöranzeige
Hauptstöranzeige
Generelle Betriebszustände
–
Betriebsanzeigelampe (grün) dauernd ein
Der Automat ist in Betrieb
–
Betriebsanzeigelampe blinkt (grün)
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Auto-
mat wartet, daß das Ausgabeband frei wird.
–
Obere weiße Störlampe L1 blinkt
Auf der rechten Seite des Automaten sind eine oder mehrere Spuren leer.
Der Automat bestückt noch vorhandene Bauelemente.
–
Untere weiße Störlampe L3 blinkt
Auf der linken Seite des Automaten sind eine oder mehrere Spuren leer.
Der Automat bestückt noch vorhandene Bauelemente
–
Obere weiße Störlampe (L1) dauernd ein - grüne Betriebsanzeigelampe
(L2) aus
Auf der rechten Seite des Automaten ist ein Fehler aufgetreten -> der
Automat steht.
–
Untere weiße Störlampe (L3) dauernd an - grüne Betriebsanzeigelampe
(L2) aus
Auf der linken Seite des Automaten ist ein Fehler aufgetreten -> der Auto-
mat steht.
–
Beide weißen Störlampen (L1 und L3) dauernd an - grüne Betriebs-
anzeigelampe aus
Am gesamten Automaten ist ein Fehler aufgetreten -> der Automat steht.
L1: Störlampe (weiß)
L2: Betriebsanzeigelampe (grün)
L3: Störlampe (weiß)
9
Programmierte Betriebszustandsanzeigen
In der nachstehenden Tabelle sind die in der Standardkonfiguration (Aus-
lieferungsversion) programmierten Betriebszustandsanzeigen und deren
Bedeutung für die einzelnen Lampen der Hauptstöranzeige aufgelistet.
HINWEIS
Die in der Tabelle enthaltenen Einträge neben ’blinkt’ stehen für die Fre-
quenz, in der die Lampe bei einem bestimmten Ereignis blinkt. So bedeu-
tet der Eintrag (5,5) beispielsweise, daß die betreffende Lampe mit einer
Frequenz von 0,5 Hz blinkt.
L1 (weiß)
(Lampe oben)
L2 (grün)
(Lampe mitte)
L3 (weiß)
(Lampe unten)
Bedeutung
Zustandsanzeige
blinkt (1,10) blinkt (7,7) blinkt (1,10) Referenzlauf
unverändert blinkt (1,5) unverändert Warten bis Achsen in Position
unverändert blinkt (7,7) unverändert Warten auf Rüstungsdaten
unverändert blinkt (7,7) unverändert Warten auf Nutzendaten
unverändert blinkt (7,7) unverändert Tischsoftware laden
unverändert blinkt (7,7) unverändert Lageerkennung
unverändert blinkt (1,10) unverändert Inkpunkterkennung
unverändert blinkt (7,7) unverändert Pipettenkonfigurationstest
unverändert blinkt (7,7) unverändert Fördererlageerkennung
unverändert blinkt (7,7) unverändert eine Spur ist leer
unverändert blinkt (7,7) unverändert keine weitere Spur vorhanden
unverändert blinkt (7,7) unverändert Nachfüllposition anfahren
unverändert blinkt (7,7) unverändert Transport initialisieren
unverändert blinkt (7,7) unverändert Leiterplatte ins Eingabeband
blinkt (1,10) blinkt (7,7) unverändert LP im Ausgabeband entneh-
men
unverändert blinkt (7,7) blinkt (1,10) LP im Ausgabeband 2
entnehmen
blinkt (1,10) blinkt (7,7) blinkt (1,10) Breitenverstellung
unverändert blinkt (1,10) unverändert Transportieren der LP
blinkt (1,10) blinkt (7,7) blinkt (1,10) beide Ausgabebänder frei
ein blinkt (1,10) ein Transportfehler
ein aus ein Serviceposition anfahren
ein Bestücken
blinkt (1,20) Warten auf Bearbeitungsdaten
Fehleranzeige
ein aus unverändert Maschinenfehler rechts
ein aus unverändert Spur leer rechts
ein aus unverändert Pipettenkonfiguration rechts
ein aus unverändert Transportfehler rechts
ein aus ein Markenfehler links und rechts
ein aus ein Markenfehler links und rechts
unverändert aus ein Spur leer links
unverändert aus ein Pipettenkonfiguration links
unverändert aus ein Transportfehler links
unverändert aus ein Maschinenfehler links
Abholfehleranzeige
unverändert unverändert blinkt (1,20)
erste Spur leer links
unverändert unverändert blinkt (5,20)
weitere Spuren leer links
unverändert unverändert blinkt (5,5)
vorletzte Spur wird benutzt
unverändert unverändert blinkt (1,2)
letzte Spur wird benutzt links
blinkt (1,20) unverändert unverändert
erste Spur leer rechts
blinkt (5,20) unverändert unverändert
weitere Spuren leer rechts
blinkt (5,5) unverändert unverändert
vorletzte Spur wird benutzt
rechts
blinkt (1,2) unverändert unverändert
letzte Spur wird benutzt rechts
10
Maschinenbereiche

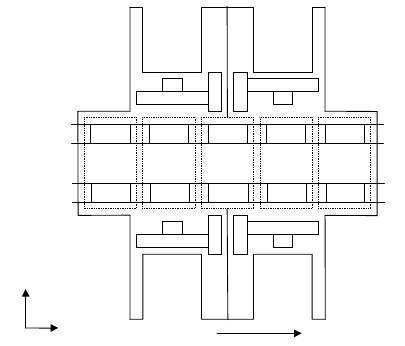

In der nachfolgenden Grafik sind die einzelnen Bereiche einer SIPLACE
HS-50-Bestückstation schematisch dargestellt.
Die Begriffe, die in der Grafik für die Bereiche eingetragen sind, werden
auch in den Texten der Bedienoberfläche und in der Anleitung verwendet.
Der Leiterplattentransport ist in folgende Abschnitte unterteilt:
– Eingabeband
– Bearbeitungsband 1 (BB1)
– Zwischenband
– Bearbeitungsband 2 (BB2)
– Ausgabeband
Eingabe-
bereich
Bearbeitungs-
bereich
BB1
Bearbeitungs-
bereich
BB2
Ausgabe-
bereich
Zwischen-
bereich
Stellplatz 1 Stellplatz 2
Stellplatz 4 Stellplatz 3
Portal 1
Portal 3
Portal 2
Portal 4
Transportrichtung
Transport 1
(rechts)
Transport 2
(links)
+X
+Y
