Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 16 3.5.2 Sicherung des Shuttle-Transport WARNUNG Die in den Abbildungen…
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 15
3.3.2 Restgefahren für Sachen
Restgefahren im Bereich der Gefährdung für Sachen, Vermögen und Umwelt sind keine
vorhanden.
3.4 EGB Richtlinien
Beachten Sie bitte die Hinweise zu den EGB Richtlinien wie sie in der Betriebsanleitung des
Bestückers angegeben sind.
3.5 Transport- und Montagesicherungen
3.5.1 Unterbrechung der Druckluftzufuhr
WARNUNG
Lösen Sie niemals einen Druckluftanschluß, ohne daß sie sich vergewissert haben ob die
entsprechende Druckluftzufuhr an der Wartungseinheit bzw. am Hauptventil des
Versorgungsnetzes tatsächlich abgeschaltet ist.
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 16

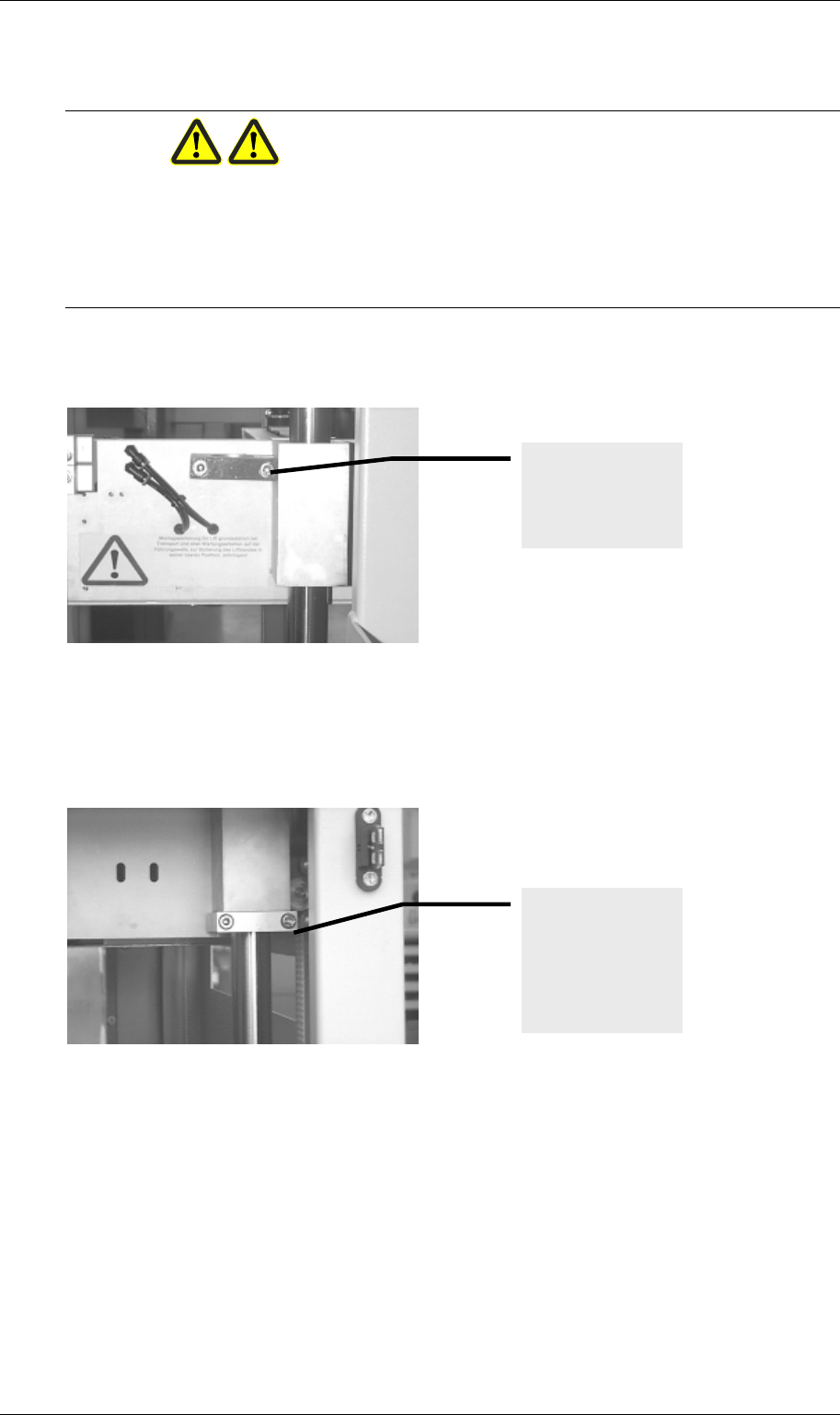

3.5.2 Sicherung des Shuttle-Transport
WARNUNG
Die in den Abbildungen gezeigte Montagehilfe dient der Sicherung des Liftes bei Service-,
Wartungsarbeiten, wie z. B. beim Wechsel des Zahnriemens und beim Transport. Bei jeglicher
Tätigkeit, wo eine Person in irgend einer Form in den Bereich des Liftes hineinragen muß ist
diese Sicherung wie unten aufgeführt anzubringen. Nach Abschluß der Tätigkeiten und vor
Wiedereinschalten des Gerätes sind die Sicherungen zu entfernen und an deren
Aufbewahrungsort zu deponieren.
1. Auf dem folgenden Bild wird der Platz gezeigt, wo die Montagehilfe bei Nichtverwendung
aufbewahrt wird.
Abbildung 2: Montagehilfe Liftband am Aufbewahrungsort
2. Vor Arbeiten, die an einem der beiden Lifteinheiten ausgeführt werden sollen, ist die
Montagesicherung entsprechend der unteren Abbildung auf der Führungswelle unterhalb
des Liftes zu befestigen. Dazu muß der Lift vorher in seine oberste Position gefahren
werden.
Abbildung 3: Montagehilfe Liftband montiert
Montagehilfe am
Aufbewahrungsort
Installation support
at storage place
Sicherung der
Lifteinheit mittels
Montagehilfe.
Locking of lift unit
via installation
support.
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 17
3.5.3 Sicherung des Transport oben
WARNUNG
Die in den Abbildungen gezeigte Montagehilfe dient der Sicherung des oberen
Transportbandes bei Service-, Wartungsarbeiten und beim Transport. Bei jeglicher Tätigkeit,
wo eine Person in irgend einer Form in den Bereich zwischen dem oberen Transportband und
dem Shuttle-Transport hineinragen muß ist diese Sicherung wie unten aufgeführt
anzubringen. Nach Abschluß der Tätigkeiten und vor Wiedereinschalten des Gerätes sind die
Sicherungen zu entfernen und an deren Aufbewahrungsort zu deponieren.
1. Auf dem folgenden Bild wird der Platz gezeigt, wo die Montagehilfe bei Nichtverwendung
aufbewahrt wird.
Abbildung 4: Sicherung des oberen Transportbandes am Aufbewahrungsort
2. Vor Arbeiten, die an einem der beiden Lifteinheiten ausgeführt werden sollen, ist die
Montagesicherung entsprechend der unteren Abbildung auf die Kolbenstange des
Zylinders aufzudrücken. Dazu muß der Lift vorher in seine oberste Position gefahren
werden.
Abbildung 5: Sicherung des oberen Transportbandes montiert
Montagehilfe am
Aufbewahrungsort
Installation support
at storage place
Sicherung der
Lifteinheit mittels
Montagehilfe.
Locking of lift unit
via installation
support.
