3.6.2.3 Unterflurtransport
Abbildung 15: Gefahrenkennzeichnung Unterflurtransport Auslauf links
Abbildung 16: Gefahrenkennzeichnung Unterflurtransport Auslauf rechts
Abbildung 17: Gefahrenkennzeichnung Unterflurtransport Einlauf rechts
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 24
Abbildung 18: Gefahrenkennzeichnung Unterflurtransport Einlauf links
3.6.2.4 Schaltschrank
Abbildung 19: Gefahrenkennzeichnung - Schaltschrank außen
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 25

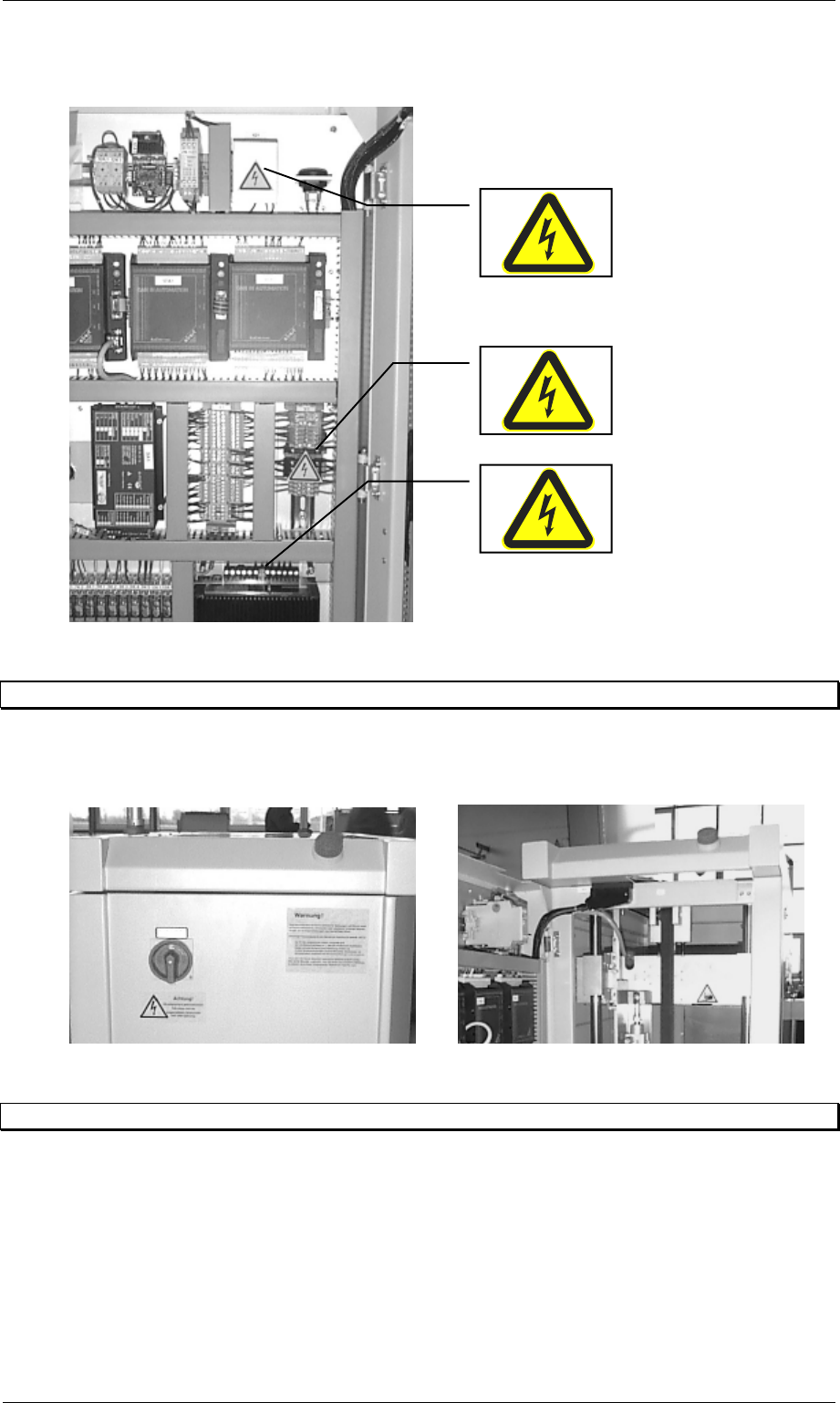

Abbildung 20: Gefahrenkennzeichnung - Schaltschrank innen
3.7 NOT-HALT Schalter
Es befinden sich an jedem Liftmodul zwei NOT-HALT-Taster, von denen einer auf der Seite
des Bedienpults und der andere auf der Rückseite des Lifts angeordnet ist.
Abbildung 21: Anordnung NOT-HALT - Schalter
3.8 Signallampen
Das Gerät ist mit einer grünen und einer weißen Signallampe ausgestattet. Folgende
Funktionen sind den Lampen zugeordnet:
Grün - leuchtet : Anlage im Automatikbetrieb
Weiß - leuchtet : Anlage auf Störung
