Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 33
6.8 Unterflur - Band
Ist der Lift als Endmodul in der Linie installiert besitzt dieser keinen Unterflurtransport mehr.
Diese Funktion muß dann in diesem Menü ausgeschaltet werden.
Hand
Stop
Start
Enter
Alt

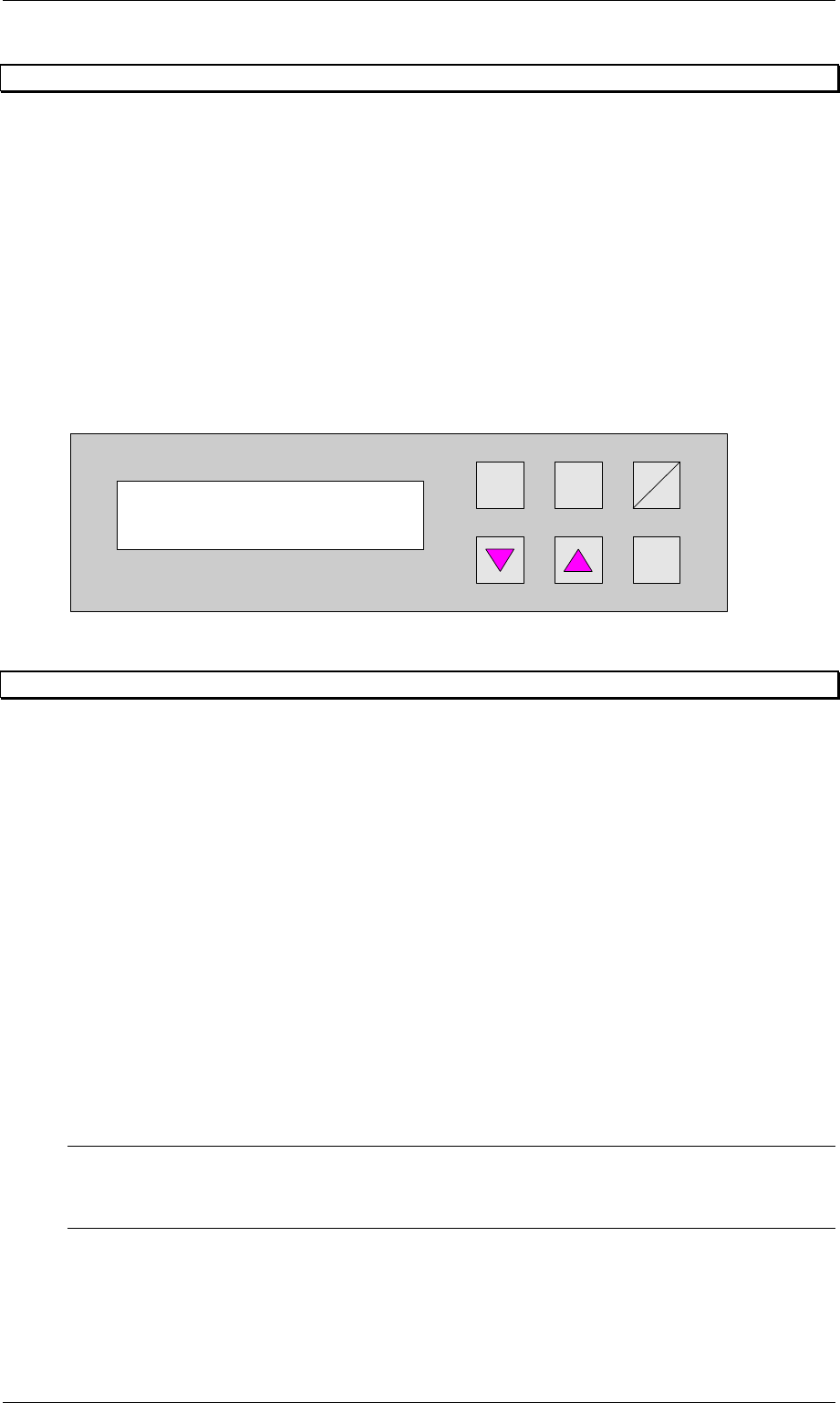

Abbildung 30: Unterflur Band
6.9 Anzahl Bänder LF1
Der Transport oben kann, je nach Funktionsstand, mit einem oder mit zwei Bandsegmenten
ausgeführt werden. Je nach Ausführung muß hier die Einstellung 1 oder 2 gewählt werden.
Die Standardausführung ist mit einem Bandsegment, die Standardeinstellung ist demnach 1.
Hand
Stop
Start
Enter
Alt
Abbildung 31: Anzahl Bänder LF1
6.10 Sperrung Taste ALT
Mit dieser Funktion (Einstellung eingeschaltet) können die Eingabemöglichkeiten im
Konfigurationsmenü (t und Alt Taste) und im Einstellmodus (Alt Taste) gesperrt
werden. Eingaben sind dann nur noch möglich, wenn der Schlüsselschalter betätigt wird.
Hand
Stop
Start
Enter
Alt
Abbildung 32: Sperrung Taste ALT
Unterflur - Band
ausgeschaltet
Sperr. Taste ALT
eingeschaltet
Anz. Bänder LF 1
1
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 34
6.11 Nachführung 1
In diesem Menü kann die Funktionsweise der automatischen Nachführung der Transportbreite
für das Notlaufband (Option) eingestellt werden. Für das Gerät sind folgende Möglichkeiten
vorhanden:
ausgeschaltet : Es ist keine elektrische Breitenverstellung vorhanden (Standardausführung).
manuell : Das Gerät besitzt eine elektrische Breitenverstellung, aber keine automatische
Nachführung. Die Breite muß im Handbetrieb mit der entsprechenden
Funktion verstellt werden.
automatisch : Das Gerät besitzt eine automatische Nachführung. Mit dieser Einstellung wird
dann die Transportbreite des Gerätes, welches die Breite vorgibt, ständig
überprüft.
nur bei Start : Das Gerät besitzt eine automatische Nachführung. Mit dieser Einstellung wird
dann die Transportbreite des Gerätes, welches die Breite vorgibt, nur beim
Start des Lifts überprüft.
Hand
Stop
Start
Enter
Alt

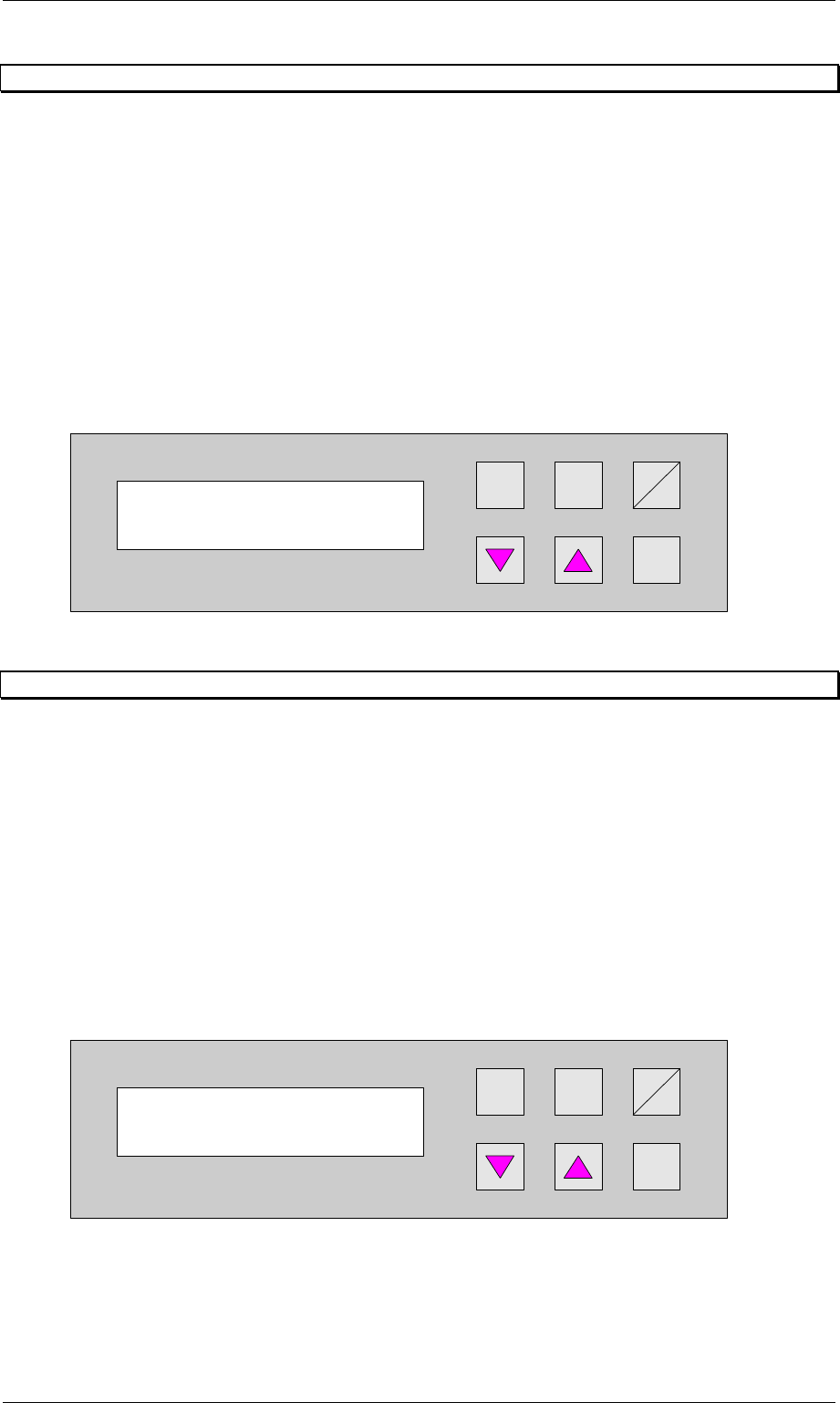

Abbildung 33: Nachführung 1
6.12 Nachführung 2
In diesem Menü kann die Funktionsweise der automatischen Nachführung der Transportbreite
des Shuttle-Transports eingestellt werden. Für das Gerät sind folgende Möglichkeiten
vorhanden:
ausgeschaltet : Es ist keine elektrische Breitenverstellung vorhanden.
manuell : Das Gerät besitzt eine elektrische Breitenverstellung, aber keine automatische
Nachführung. Die Breite muß im Handbetrieb mit der entsprechenden
Funktion verstellt werden.
automatisch : Das Gerät besitzt eine automatische Nachführung. Mit dieser Einstellung wird
dann die Transportbreite des Gerätes, welches die Breite vorgibt, ständig
überprüft.
nur bei Start : Das Gerät besitzt eine automatische Nachführung. Mit dieser Einstellung wird
dann die Transportbreite des Gerätes, welches die Breite vorgibt, nur beim
Start des Lifts überprüft.
Hand
Stop
Start
Enter
Alt
Abbildung 34: Nachführung 2
Nachführung 1
manuell
Nachführung 2
manuell
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 35
6.13 Nachführung 3
In diesem Menü kann die Funktionsweise der automatischen Nachführung der Transportbreite
für die Unterflurstrecken eingestellt werden. Für das Gerät sind folgende Möglichkeiten
vorhanden:
ausgeschaltet : Es ist keine elektrische Breitenverstellung vorhanden.
manuell : Das Gerät besitzt eine elektrische Breitenverstellung, aber keine automatische
Nachführung. Die Breite muß im Handbetrieb mit der entsprechenden
Funktion verstellt werden.
automatisch : Das Gerät besitzt eine automatische Nachführung. Mit dieser Einstellung wird
dann die Transportbreite des Gerätes, welches die Breite vorgibt, ständig
überprüft.
nur bei Start : Das Gerät besitzt eine automatische Nachführung. Mit dieser Einstellung wird
dann die Transportbreite des Gerätes, welches die Breite vorgibt, nur beim
Start des Lifts überprüft.
Hand
Stop
Start
Enter
Alt

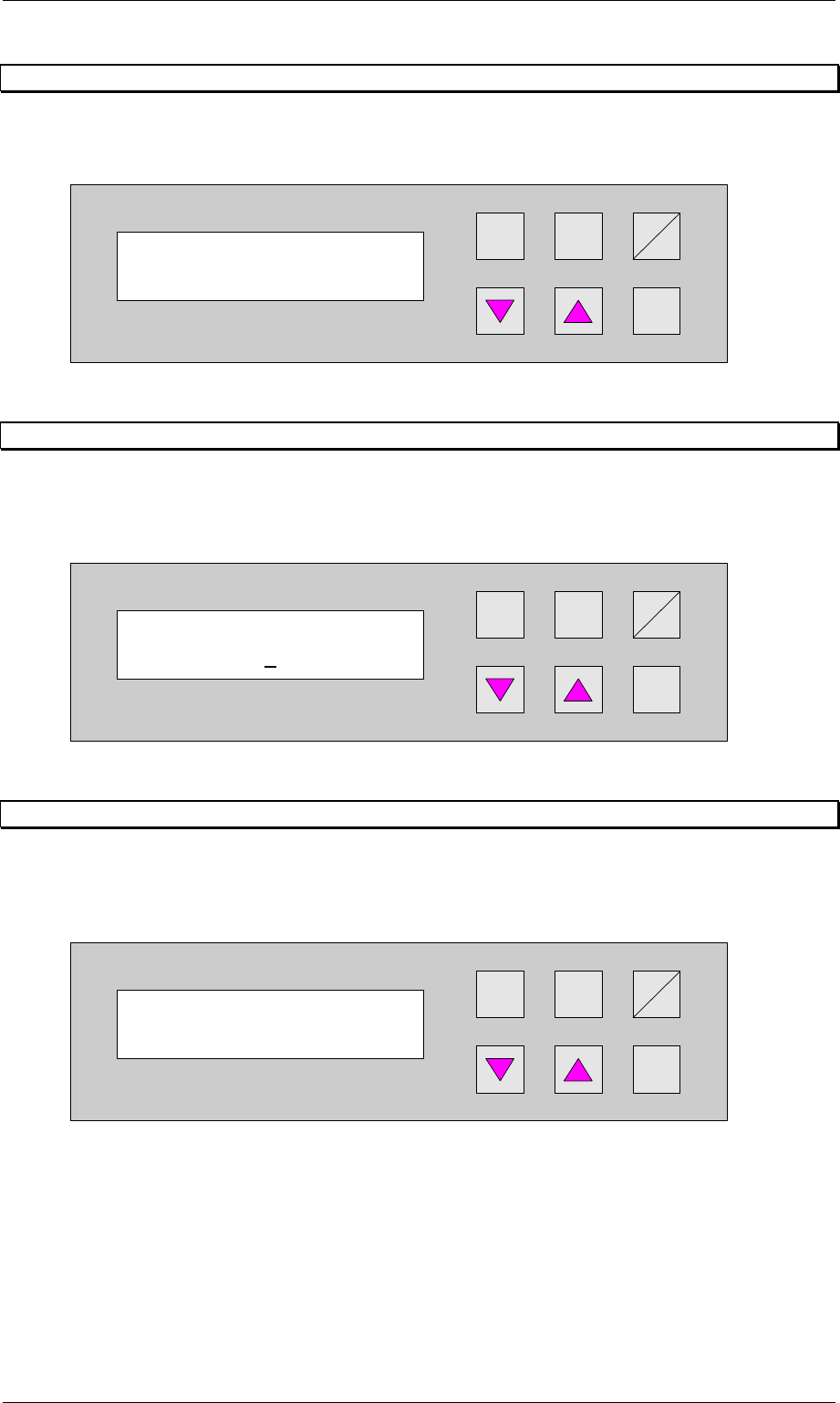

Abbildung 35: Nachführung 3
6.14 Adresse Breite 1 / Adresse Breite 2 Option
Diese Funktion ist optional erhältlich und dient der automatischen Breitennachführung der
Productivity Lifte. Ist diese Option vorhanden, ist dieses Menü nicht aktiv wenn unter Pkt. 6.11
und 6.12 die Einstellung manuell gewählt wurde.
Die Siplace-Bestücker geben die Breite der Linie vor. Um die Lifte automatisch der Breite der
Bestücker anzupassen sind gewisse Anlagenkonstellationen erforderlich. Vor dem
Eingangsmodul muß ein CAN-Bus fähiges Modul und nach dem Endmodul muß ein Siplace-
Bestücker und danach wiederum ein CAN-Bus fähiges Modul stehen.
Das vor dem Eingangsmodul stehende Gerät (n-1) besitzt die Adresse 1, diese wird zur
Überprüfung der Breite verwendet. Das Gerät nach dem letzten Bestücker (n+1) besitzt die
Adresse 2, diese dort abgefragten Daten werden zur Breitenverstellung verwendet. Auf diese
Weise kann die Breite der Lifte erst verstellt werden, wenn alle Bestücker leergefahren sind,
da das Gerät n+1 die neue Breite über eine Lichtschranke beim letzten Bestücker ermittelt
und diese via CAN-Bus an die Productivity Lifte übertragen wird.
Es sind auch andere Einstellungen möglich, wie z.B. das Gleichsetzen der Adresse 1 gleich
Adresse 2, wobei das Gerät n-1 dann gleichzeitig für die Überprüfung und die Verstellung
der Breite zuständig ist.
Die Einstellungen werden bei Aufstellung der Geräte von unserem Servicepersonal
vorgenommen oder ist bereits voreingestellt.
HINWEIS
Eine Änderung der Einstellung darf nur von einem Servicetechniker der Herstellerfirma
vorgenommen oder müssen mit dieser abgeklärt werden!
Nachführung 3
manuell
