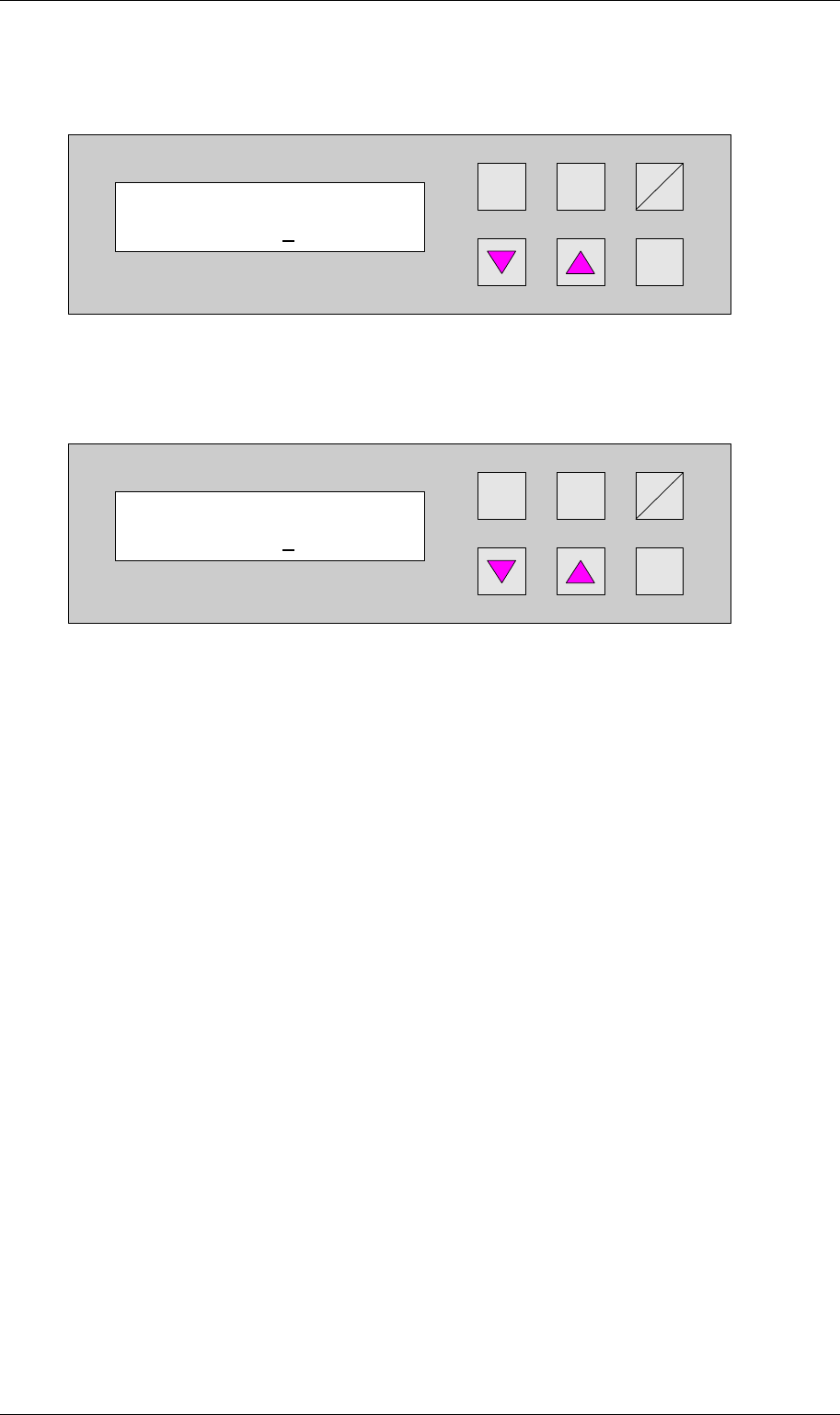

Abbildung 36: Adresse Breite 1
6.14.2 Adresse Breite 2
Hand
Stop
Start
Enter
Alt
Abbildung 37: Adresse Breite 2
Adresse Breite 1
0000
Adresse Breite 2
0000
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 37
6.15 Referenz Breite 1 - Option
Dieser Wert bestimmt die Referenzbreite für den Transport oben. Er dient zur Justage der LP-
Breite auf das korrekte Sollmaß. Bei einer Veränderung der Referenzbreite verändert sich
automatisch die eingestellte Transportbreite im oberen Transport. Der Wert der Referenz
Breite 1 liegt in der Regel zwischen 0480 0490. Als Referenzpunkt dient der Schaltpunkt
eines Näherungsschalters im oberen Transport.
Dieses Menü ist nur aktiviert, wenn dieses Band mit einer automatischen Breitenverstellung
ausgestattet ist und diese Funktion im Menü Nachführung 1, Kapitel 6.11 auf Seite 34
entsprechend eingeschaltet wurde. In der Standardausführung ist diese Funktion nicht
enthalten!
Die Einheit des Wertes ist [0,1mm].
Hand
Stop
Start
Enter
Alt
Abbildung 38: Referenz Breite 1
6.16 Referenz Breite 2
Dieser Wert bestimmt die Referenzbreite für den Shuttle-Transport. Er dient zur Justage der
LP-Breite auf das korrekte Sollmaß. Bei einer Veränderung der Referenzbreite verändert sich
automatisch die eingestellte Transportbreite im Shuttle-Transport. Der Wert der Referenz
Breite 2 liegt in der Regel zwischen 0480 0490. Als Referenzpunkt dient der Schaltpunkt
eines Näherungsschalters im Shuttle-Transport.
Die Einheit des Wertes ist [0,1mm].
Hand
Stop
Start
Enter
Alt
Abbildung 39: Referenz Breite 2
Referenz Breite 1
0480
Referenz Breite 2
0480
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 38
6.17 Referenz Breite 3
Dieser Wert bestimmt die Referenzbreite für den Unterflurtransport. Er dient zur Justage der
LP-Breite auf das korrekte Sollmaß. Bei einer Veränderung der Referenzbreite verändert sich
automatisch die eingestellte Transportbreite im Unterflurtransport. Der Wert der Referenz
Breite 3 liegt in der Regel zwischen 0480 0490. Als Referenzpunkt dient der Schaltpunkt
eines Näherungsschalters im Unterflurtransport.
HINWEIS
Ist der Lift als Endmodul ausgeführt, erscheint dieses Menü nicht.
Die Einheit des Wertes ist [0,1mm].
Hand
Stop
Start
Enter
Alt
Abbildung 40: Referenz Breite 3
6.18 Max. LP-Breite
An dieser Stelle wird die maximale Transportbreite eingestellt, die für die Anlage zulässig sein
soll. Die Einheit des Wertes ist [0,1mm]. Der Einstellbereich liegt zwischen 500 bis 2160, dies
entspricht einer Breite von 50mm bis 216mm.
Hand
Stop
Start
Enter
Alt
Abbildung 41: Max. LP-Breite
Referenz Breite 3
0490
Max. LP-Breite
2160
