6.17 Referenz Breite 3
Dieser Wert bestimmt die Referenzbreite für den Unterflurtransport. Er dient zur Justage der
LP-Breite auf das korrekte Sollmaß. Bei einer Veränderung der Referenzbreite verändert sich
automatisch die eingestellte Transportbreite im Unterflurtransport. Der Wert der Referenz
Breite 3 liegt in der Regel zwischen 0480 0490. Als Referenzpunkt dient der Schaltpunkt
eines Näherungsschalters im Unterflurtransport.
HINWEIS
Ist der Lift als Endmodul ausgeführt, erscheint dieses Menü nicht.
Die Einheit des Wertes ist [0,1mm].
Hand
Stop
Start
Enter
Alt

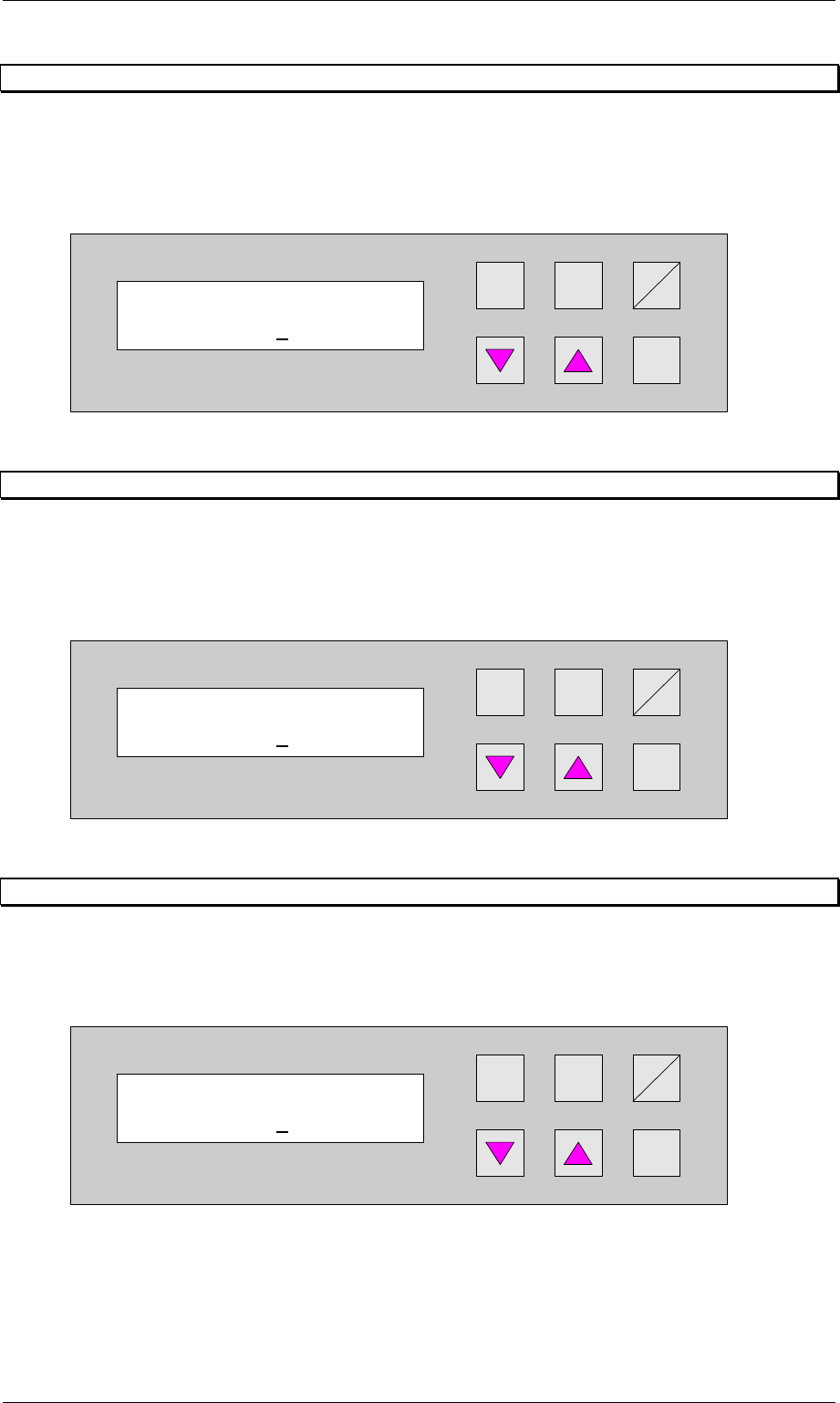

Abbildung 40: Referenz Breite 3
6.18 Max. LP-Breite
An dieser Stelle wird die maximale Transportbreite eingestellt, die für die Anlage zulässig sein
soll. Die Einheit des Wertes ist [0,1mm]. Der Einstellbereich liegt zwischen 500 bis 2160, dies
entspricht einer Breite von 50mm bis 216mm.
Hand
Stop
Start
Enter
Alt
Abbildung 41: Max. LP-Breite
Referenz Breite 3
0490
Max. LP-Breite
2160
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 39
6.19 Startgeschwindigkeit ab
Die Geschwindigkeit, mit welcher der untere Lift bei seiner Abwärtsfahrt anfährt und auf die er
kurz vor Erreichen der Endlage wieder abgebremst wird.
Der einzugebende Wert in ein Prozentwert der Gesamtmotorleistung und soll zwischen 23%
und 27% liegen.
Hand
Stop
Start
Enter
Alt
Abbildung 42: Startgeschwindigkeit ab
6.20 Startgeschwindigkeit auf
Die Geschwindigkeit, mit welcher der untere Lift bei seiner Aufwärtsfahrt anfährt und auf die er
kurz vor Erreichen der Endlage wieder abgebremst wird.
Der einzugebende Wert in ein Prozentwert der Gesamtmotorleistung und soll zwischen 20%
und 25% liegen.
Hand
Stop
Start
Enter
Alt

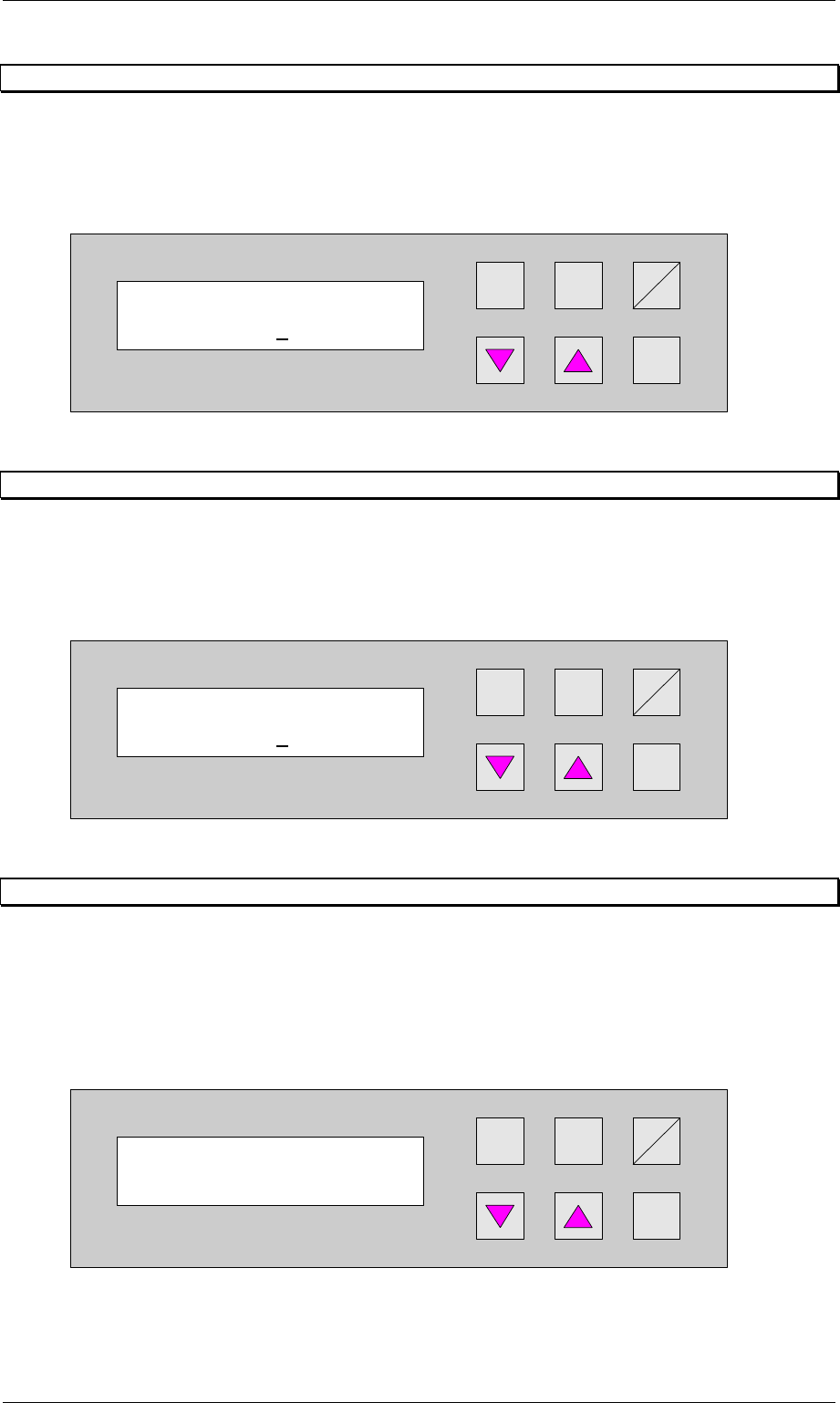

Abbildung 43: Startgeschwindigkeit auf
6.21 Fahrgeschwindigkeit
Die Geschwindigkeit, mit welcher der untere Lift zwischen den beiden Endlagen bewegt wird.
Der einzugebende Wert in ein Prozentwert der Gesamtmotorleistung. Die empfohlene
Einstellung liegt zwischen 60% und 80%.
Hand
Stop
Start
Enter
Alt
Abbildung 44: Fahrgeschwindigkeit
Startgeschw. ab
025
Fahrgeschwind.
080
Startgeschw. auf
023
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 40
6.22 Nachlaufzeit unten
Eine einstellbare Zeit zur sicheren Positionierung des unteren Lifts in seiner unteren Endlage.
Dadurch wird gewährleistet, daß der Lift seine endgültige Endlagenposition erreicht hat bevor
eine LP übernommen oder abgegeben wird.
Die Einheit der Wertes ist [0,01s]. Die empfohlene Einstellung liegt zwischen 001 und 003.
Hand
Stop
Start
Enter
Alt
Abbildung 45: Nachlaufzeit unten
6.23 Nachlaufzeit oben
Eine einstellbare Zeit zur sicheren Positionierung des unteren Lifts in seiner oberen Endlage.
Dadurch wird gewährleistet, daß der Lift seine endgültige Endlagenposition erreicht hat bevor
eine LP übernommen oder abgegeben wird.
Die Einheit der Wertes ist [0,01s]. Die empfohlene Einstellung liegt zwischen 005 und 008.
Hand
Stop
Start
Enter
Alt
Abbildung 46: Nachlaufzeit oben
6.24 Dauerbetrieb 1
Dieser Dauerbetrieb kann mit zwei Liftmodulen und einem Bestücker ausgeführt werden. Eine
LP wird auf dem oberen Transportniveau vom Lift zum Bestücker und weiter zum
nachstehenden Lift transportiert und von dort auf dem Unterflurband wieder zurück zum
vorderen Lift. Dieser Zyklus wiederholt sich bis der Dauerbetrieb unterbrochen wird.
Der Dauerbetrieb wird aus diesem Menü heraus mit der Hand- Taste gestartet. Mit der
Stop/Start- Taste wird der Dauerbetrieb unterbrochen.
Hand
Stop
Start
Enter
Alt
Abbildung 47: Dauerbetrieb 1
Nachlaufz. unten
002
Nachlaufz. oben
007
Dauerbetrieb 1
starten?
