7.3 Belademodus / Entlademodus

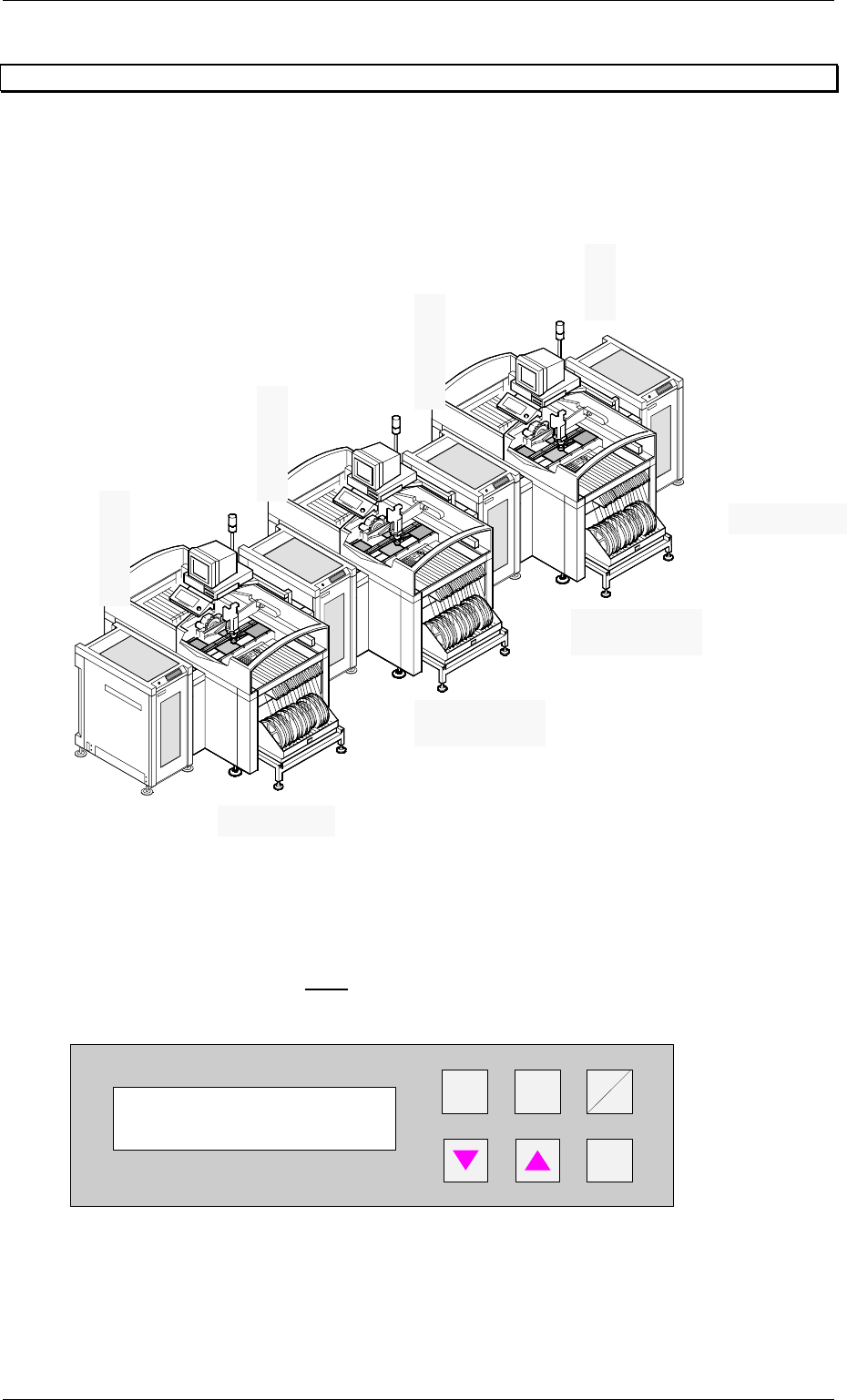

7.3.1 Beispieleinstellung für ein Cluster mit drei gleichen Bestückern
7.3.2 Belademodus
Verteilerparameter, mit dem gezielt eingestellt werden kann wie viele Leiterplatten zu den
nachfolgenden Maschinen transportiert werden sollen, nachdem die Maschine direkt nach
dem entsprechenden Lift mit einer Leiterplatte versorgt wurde.
In diesem Menü kann der Wert x im Bereich von 0...9 verändert werden.
+
Enter
Alt
Stop
Start
Abbildung 54: Belademodus
Belademodus
1 zu x
Eingangsmodul
Belademodus 1:1
Entlademodus 1:0
Entlademodus 1:2
Belademodus 1:0
Entlademodus 1:1
Zwischenmodul
Endmodul
Zwischenmodul
Belademodus 1:2
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 46
7.3.3 Entlademodus
Verteilerparameter, mit dem gezielt eingestellt werden kann wie viele Leiterplatten von den
vorstehenden Maschinen übernommen werden sollen. Entspricht der umgekehrten Funktion
Belademodus zum Leerlaufen einer Linie.
In diesem Menü kann der Wert x im Bereich von 0...9 verändert werden.
+
Enter
Alt
Stop
Start
Abbildung 55: Entlademodus
7.3.4 Zuordnung von Be- / Entlademodus zu Modulart
Je nachdem, um was für eine Modulart es sich handelt können dafür der Belade- und / oder
der Entlademodus eingestellt werden.
Eingangsmodul
Zwischenmodul
Kreuzmodul
Umsetzmodul 2/4
Umsetzmodul 4/2
Endmodul
Belademodul X X X X
Entlademodul X X X X
7.4 Unterflur - Puffer
Die unteren Bänder können als sogenannten Unterflurpuffer eingesetzt werden. Das bedeutet,
es könnten auf das Band, wenn die Funktion eingeschaltet wird, zwei LPs übernommen
werden. Somit steht pro Band noch ein weiterer Speicherplatz zur Verfügung.
HINWEIS
Dieses Menü wird nicht angezeigt, wenn das Unterflurband ausgeschaltet ist (siehe 6.8
Unterflur - Band).
Hand
Stop
Start
Enter
Alt
Abbildung 56: Unterflur - Puffer
Unterflur - Puffer
ausgeschaltet
Entlademodus
1 zu x
