7.10 LP-Kontrolle 2
Es besteht die Möglichkeit auf einem Bandmodul vor einer Lifteinheit eine LP-Kontrolle
durchzuführen. Das kann vor einem Eingangsmodul eine Bandstrecke oder vor einem
Zwischenmodul das Auslaufband des Bestücker sein. Die LP-Kontrolle 2 wird auf der Spur 2
durchgeführt. Der hier einzustellende Zahlenwert (0...99) gibt die Kontrollzyklen an. Geben Sie
z.B. 1 ein wird jede LP zur Kontrolle angehalten, bei einem Wert von 3 jede dritte LP und
bei Eingabe von 0 ist die Funktion ausgeschaltet (= Durchlauf).
+
Enter
Alt
Stop
Start

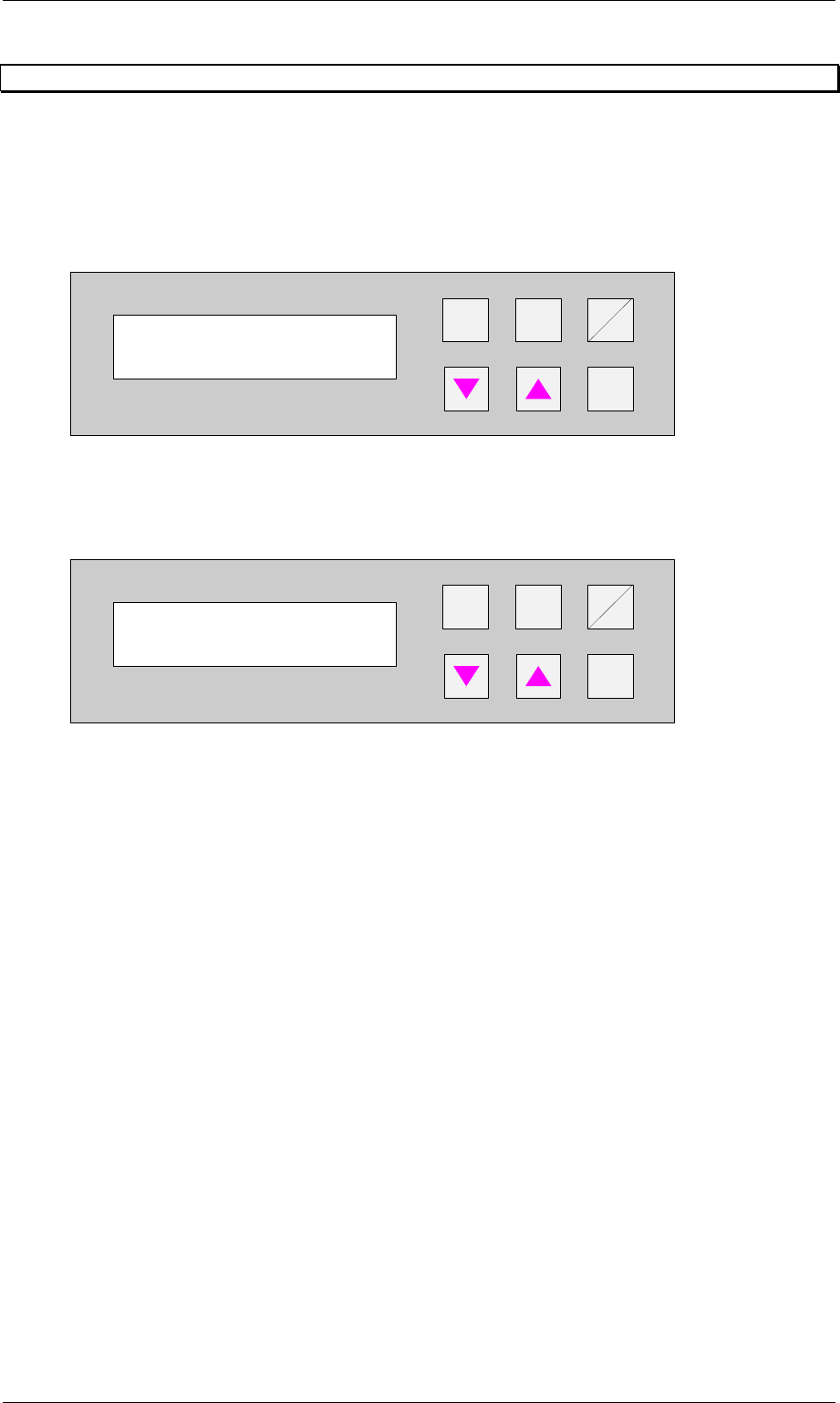

Abbildung 63: LP-Kontrolle 2
Im Automatikbetrieb wird dann bei eingestellter und anfallender Kontrollfunktion im Display
angezeigt, auf welcher eine Kontrolle durchgeführt werden muß.
+
Enter
Alt
Stop
Start
Abbildung 64: Inspektion Spur 2
LP-Kontrolle 2
0 ... 99
Anlage läuft
Inspektion Spur 1
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 50
8 Handbetrieb
Im Testbetrieb können die einzelnen Funktionen mit Hilfe der Cursortasten getestet werden.
In den Testbetrieb wird mit der Hand- Taste umgeschaltet.
8.1 Testbetrieb 1 Lift 1
Testfunktion für den Transport oben.
Mit den Cursortasten s und t kann das Liftband auf- und abbewegt werden und mit der
Alt- Taste wird der Bandantrieb solange eingeschaltet wie die Taste betätigt bleibt. Der Lift
kann nur nach unten bewegt werden, wenn sich der Shuttle-Transport in seiner unteren
Position befindet.
Mit der Enter- Taste gelangen Sie zur nächsten Testfunktion. Möchten Sie den Vorgang
abbrechen, verlassen Sie das Menü mit der Start / Stop- Taste.
Hand
Stop
Start
Enter
Alt

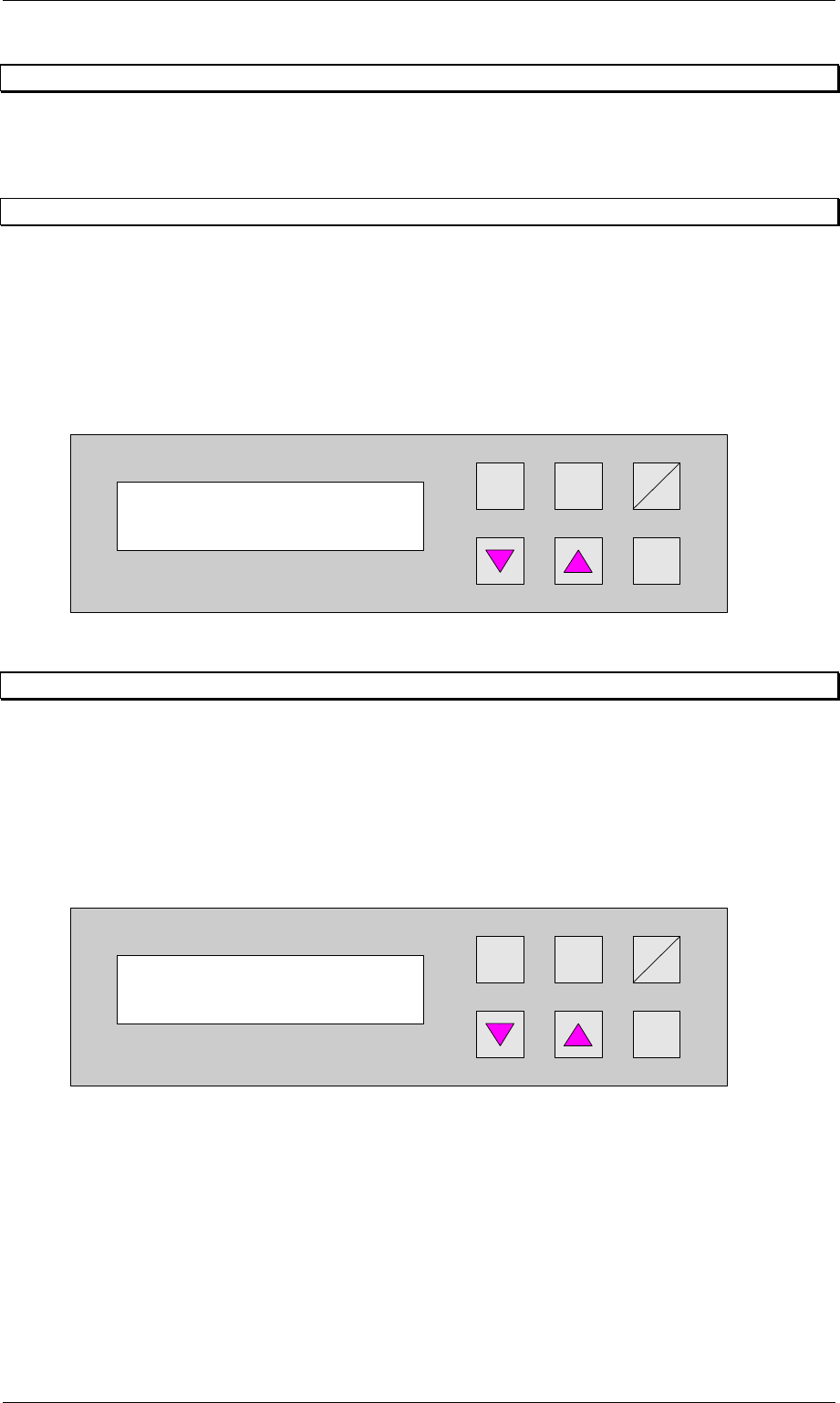

Abbildung 65: Testbetrieb 1 Lift 1
8.2 Testbetrieb 2 Lift 2
Testfunktion für den Shuttle-Transport.
Mit den Cursortasten s und t kann das Liftband auf- und abbewegt werden und mit der
Alt- Taste wird der Bandantrieb solange eingeschaltet wie die Taste betätigt bleibt. Der Lift
kann nur nach oben bewegt werden, wenn sich der Transport oben in seiner obersten Position
befindet.
Mit der Enter- Taste gelangen Sie zur nächsten Testfunktion. Möchten Sie den Vorgang
abbrechen, verlassen Sie das Menü mit der Start / Stop- Taste.
Hand
Stop
Start
Enter
Alt
Abbildung 66: Testbetrieb 2 Lift 2
Testbetrieb 1
Lift 1
Testbetrieb 2
Lift 2
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 51
8.3 Testbetrieb 3 Shuttle
Testfunktion für den Shuttle-Transport.
Mit den Cursortasten s und t kann das Shuttle quer verfahren werden.
Mit der Enter- Taste gelangen Sie zur nächsten Testfunktion. Möchten Sie den Vorgang
abbrechen, verlassen Sie das Menü mit der Start / Stop- Taste.
Hand
Stop
Start
Enter
Alt

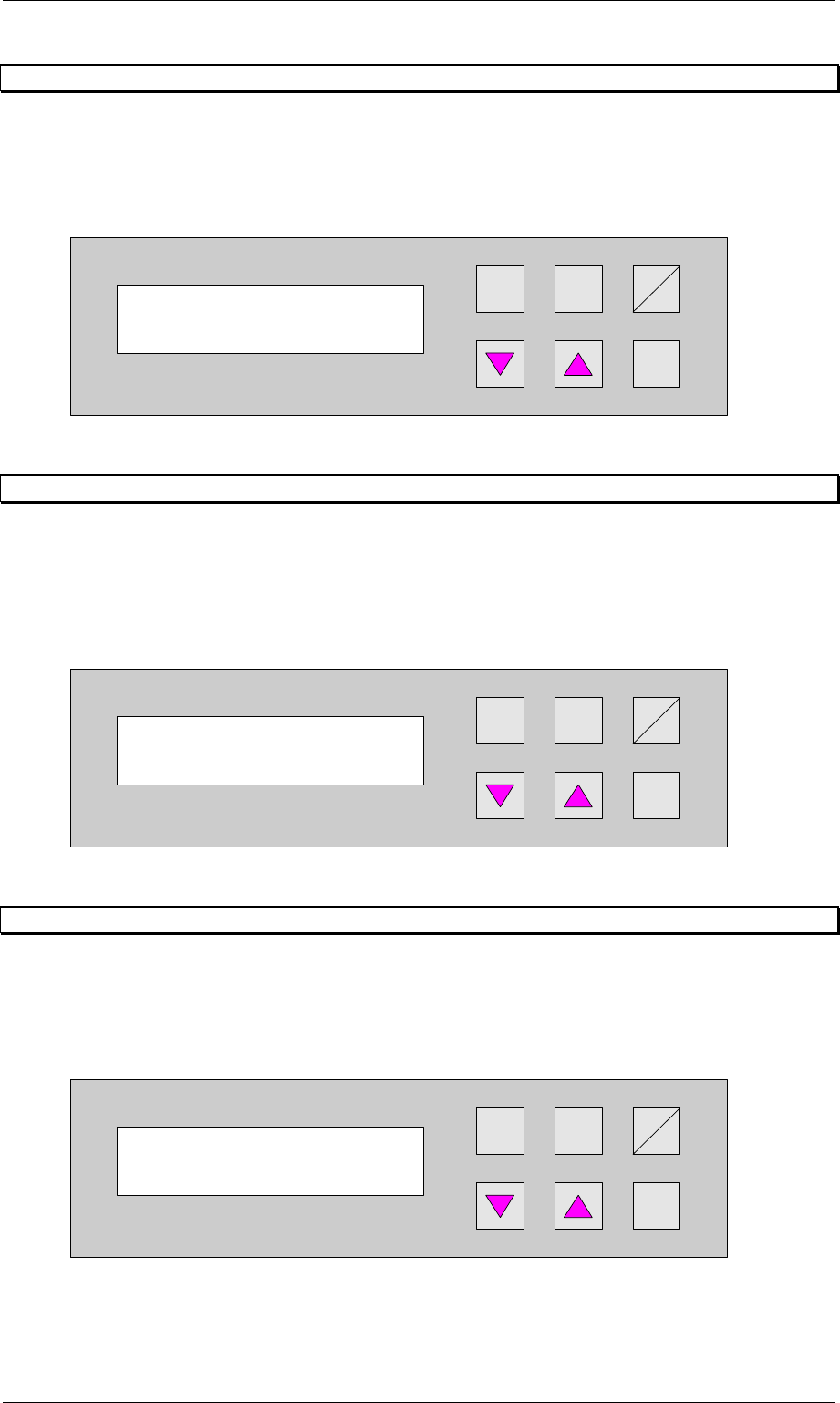

Abbildung 67: Testbetrieb 3 Shuttle
8.4 Testbetrieb 4 Unterflur - Band
Testfunktion für die Bandsegmente, die unter dem Bestücker hindurch führen.
Mit der Cursortaste s wird der Antrieb des ersten Segmentes (Einlauf) und mit der t-
Taste der des zweiten Segmentes (Auslauf) eingeschaltet.
Mit der Enter- Taste gelangen Sie zur nächsten Testfunktion. Möchten Sie den Vorgang
abbrechen, verlassen Sie das Menü mit der Start / Stop- Taste.
Hand
Stop
Start
Enter
Alt
Abbildung 68: Testbetrieb 4 Unterflur - Band
8.5 Testbetrieb 5 Breite Lift 1
Funktion zur Breiteneinstellung für den Transport oben.
Mit den Cursortasten s und t kann die Breite des Bandes auf- bzw. zugefahren werden.
Mit der Enter- Taste gelangen Sie zur nächsten Testfunktion. Möchten Sie den Vorgang
abbrechen, verlassen Sie das Menü mit der Start / Stop- Taste.
Hand
Stop
Start
Enter
Alt
Abbildung 69: Testbetrieb 5 Breite Lift 1
Testbetrieb 3
Shuttle
Testbetrieb 4
Unterflur - Band
Testbetrieb 5
Breite Lift 1
