Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 52

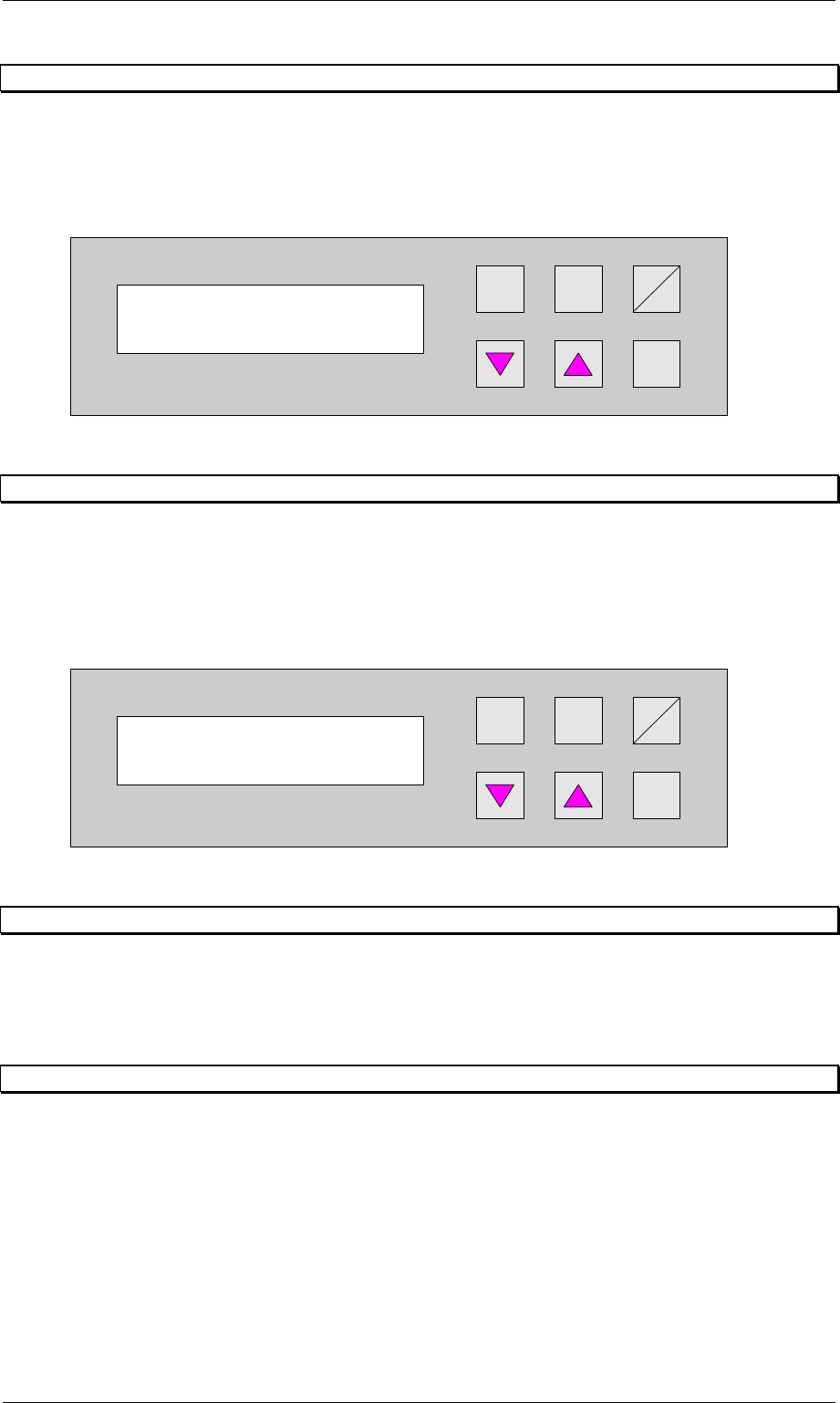

8.6 Testbetrieb 6 Breite Lift 2
Funktion zur Breiteneinstellung für den Shuttle-Transport.
Mit den Cursortasten s und t kann die Breite des Bandes auf- bzw. zugefahren werden.
Mit der Enter- Taste gelangen Sie zur nächsten Testfunktion. Möchten Sie den Vorgang
abbrechen, verlassen Sie das Menü mit der Start / Stop- Taste.
Hand
Stop
Start
Enter
Alt
Abbildung 70: Testbetrieb 6 Breite Lift 2
8.7 Testbetrieb 7 Breite Bänder
Funktion zur Breiteneinstellung für die Bandsegmente, die unter dem Bestücker hindurch
führen.
Mit den Cursortasten s und t kann die Breite des Bandes auf- bzw. zugefahren werden.
Mit der Enter- Taste gelangen Sie wieder zur ersten Testfunktion. Möchten Sie den Vorgang
abbrechen, verlassen Sie das Menü mit der Start / Stop- Taste.
Hand
Stop
Start
Enter
Alt
Abbildung 71: Testbetrieb 7 Breite Bänder
9 Automatische Nachführung - optional erhältlich
Der Productivity Lift kann mit zweierlei automatischen Nachführungen ausgeführt werden.
1. Nachführung über Gabellichtschranken
2. Nachführung über CAN-Bus
9.1 Automatische Nachführung über Gabellichtschranken
Die Anlage ist mit einer automatischen Nachführung für die Transportbreite ausgestattet.
Im Automatikbetrieb wird dann die Transportbreite automatisch nachgeführt. Über eingebaute
Gabellichtschranken wird die Stellung der beweglichen Transportwange des vorangestellten
bzw. nachfolgenden Gerätes erkannt und die Transportbreite des Lifts automatisch angepaßt.
Die Sensorik erkennt, in welcher Richtung verstellt wird und verfährt entsprechend. Bei
Signalüberschneidungen wird eine Referenzfahrt durchgeführt. In diesem Fall wird die
Breiteneinstellung auf die maximale Breite aufgefahren und danach die Transportbreite neu
eingestellt.
Testbetrieb 6
Breite Lift 2
Testbetrieb 7
Breite Bänder
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 53
9.2 Automatische Nachführung über CAN-Bus
Der Lift ist über CAN-Bus mit anderen Anlagen verbunden. Über diesen CAN-Bus werden
dann die Daten für die aktuelle Breite übermittelt. In der Konfiguration des Lifts wird bestimmt
welche Anlage für die Breite zuständig ist und auf welche Weise die Breite abgefragt und
überprüft wird.
Eine Kommunikation über CAN-Bus ist nur bei unseren Anlagen möglich.
10 Technische Daten
Abbildung 72: Technische Daten
Aufstell- und Betriebsbedingungen
Für das Aufstellen und den Betrieb der Productivity Lifte gelten folgende Hinweise:
1. Zulässige Flächenbelastung für den Untergrund 0,2 t/m²
2. Raumtemperatur 15°C bis 35°C
3. Luftfeuchtigkeit im Bereich 30% bis 70%
4. Durchschnittliche Luftfeuchtigkeit ≥ 45%
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 54
Anlagenart: Eingangsmodul, Zwischenmodul, Kreuzmodul
Länge - Lift L1 540 mm
Breite B 1045 mm
Höhe H 1200 mm bei TH1 930 mm
Hub Shuttle-Transport H1 760 mm
Gewicht Lift 212 kg
Breitenverstellung Shuttle-Transport Schrittmotor
Breitenverstellung Transport oben manuell
Anlagenart: Endmodul
Länge - Lift L1 540 mm
Breite B 1045 mm
Höhe H 1200 mm bei TH1 930 mm
Hub Shuttle-Transport H1 760 mm
Gewicht Lift 212 kg
Breitenverstellung Shuttle-Transport Schrittmotor
Breitenverstellung Transport oben manuell
Unterflurtransport für Bestücker kurz für S20
Länge unteres Band L2 1595 mm
Modul Gesamtlänge L3 2135 mm
Einheit Gesamtlänge L4 2675 mm
Gewicht 90 kg
Breitenverstellung Schrittmotor
Unterflurtransport für Bestücker lang für HS50
Länge unteres Band L2 2385 mm
Modul Gesamtlänge L3 2925 mm
Einheit Gesamtlänge L4 3465 mm
Gewicht 120 kg
Breitenverstellung Schrittmotor
Alle Anlagenarten
Transporthöhe - oben TH1
930 mm ± 30 mm
Transporthöhe - unten TH2
170 mm ± 30 mm
LP Breite 50 - 217 mm
LP Länge 50 - 460 mm
LP-Randauflage beim Transport 3mm
Schnittstelle Einlauf ... Siemens SMEMA
Schnittstelle Auslauf ... Siemens SMEMA
automatische Nachführung keine am Einlauf am Auslauf
elektrischer Anschluß 230V / 50Hz oder 110V / 60Hz AC
Leistungsaufnahme 0,4 kW
Sekundärspannung 24V DC
Absicherung 1x 6,3A
Druckluftversorgung 5 bar und 10 l/min
Steuerung CAN/MM100 und CAN/MS1
Bedienung über Bedienpult CAN/P50
Programmversion V 40.11
