Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 64
lfd.
Nr.
Benennung Bezeichnung Material-Nr. Siemens
Artikel-Nr.
Schaltschrank:
1 Schaltschranktür SPL Ersatz komplette Schaltschranktür 86.520.014-01 00354752-01
2 Steuerung CAN/MM100 60.001.019-01 00348193-01
3 Zusatzsteuermodul CAN/MS1 60.001.035-01 00348192-01
4 Schnittstellenmodul AMI 2-4 60.009.013-02 00347448-02
5 Steck-/Print - Relais 5A 60.002.003-01 00347449-01
6 Relaisfassung 95.85.1 60.002.009-01 00354469-01
7 Optokoppler Maxi-M-8-12 60.031.012-01 00352859-01
8 Sicherheitsrelais, 24V 50-60Hz SNO 4003K 60.002.027-01 00352881-01
9 Sicherheitsrelais, 24V 50-60Hz SNE 4004K 60.002.029-01 00352860-01
10 Motorregelkarte SCA-B4-70-10 60.009.020-01 00352858-01
11 Netzteil 15A, 24V DC PSU 500L24 60.010.011-01 00347461-01
12 Mikroschritt Leistungsendstufe SMC 44UB=21-40V 50.007.033-01 00349121-01
13 Optokoppler DKO 24V DC 60.031.006-01 00347475-02
14 Glühlampe zu Stablampe BA15D 36V / 5W 05.006.001-01 00352706-01
15 Elektrischer Summer 11406815; 24V DC 60.003.005-01 00354468-01
16 Kabeltülle SES DA480/600/25 05.016.015-01 00354482-01
17
Preise auf Anfrage!
15.1.2 Bedienfeld
lfd.
Nr.
Benennung Bezeichnung Material-Nr. Siemens
Artikel-Nr.
18 Bedienfeld CAN/P50 60.001.055-02 00348195-02
Preise auf Anfrage!

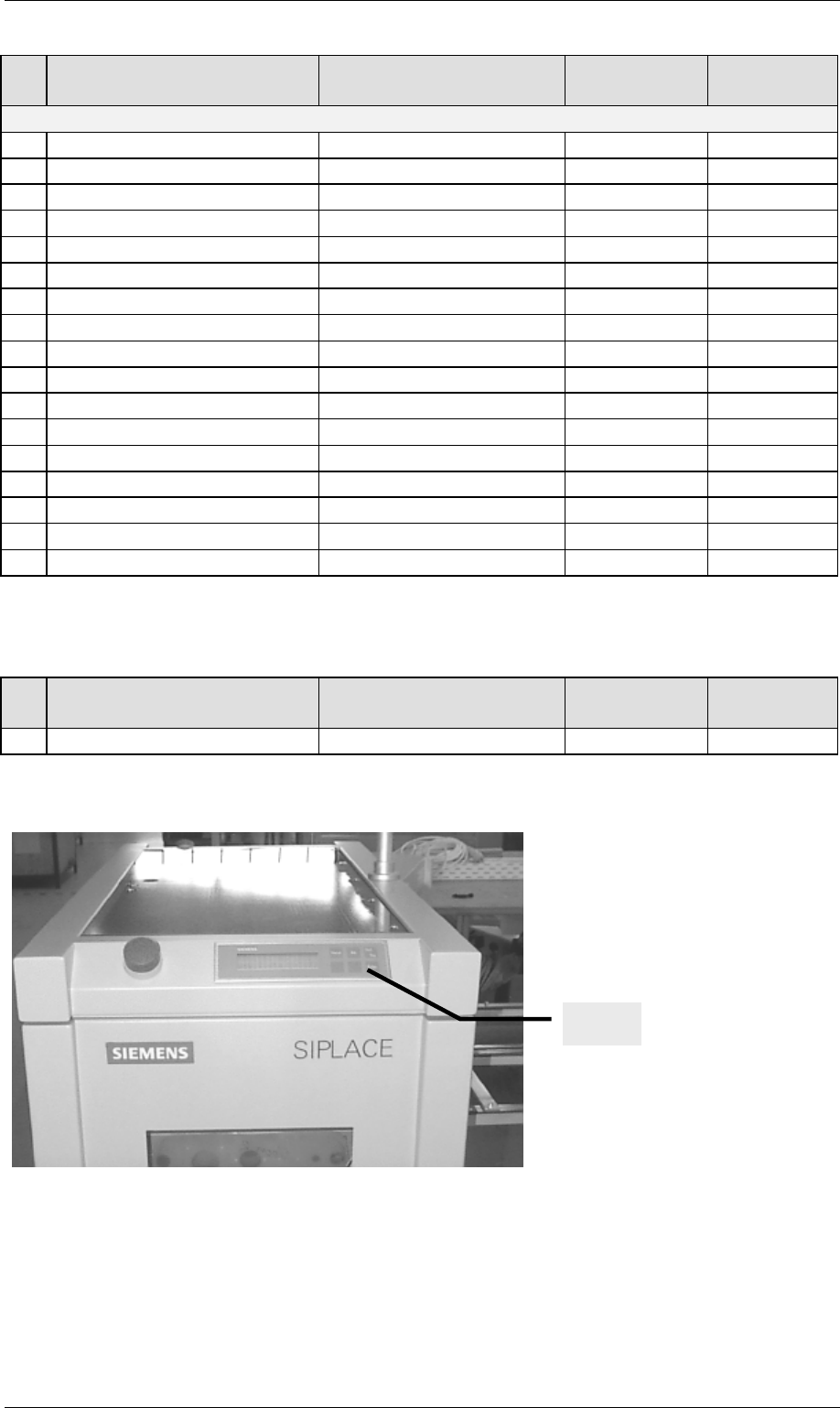

Abbildung 79: Bedienfeld
Pos. 18
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 65
15.1.3 Hubachse
Abbildung 80: Hubachse
Pos. 19; 20
Pos. 19; 20
Pos. 19; 20
Pos. 19; 20
Pos. 21
Pos. 22
Pos. 25
Pos. 24
Pos. 23
Pos. 23
Pos. 19 Pos. 26
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 66
lfd.
Nr.
Benennung Bezeichnung Material-Nr. Siemens
Artikel-Nr.
Hubachse:
19 Näherungsschalter IQ10-03BPS-KTO 60.014.003-01 00347478-01
20 Kupplungsdose, gerade KP3-5/PVC 60.004.022-01 00347479-01
21 Gleichstromgetriebemotor,
entstört
BG62x60/24V SG80 (24:1) 50.007.116-01 00352857-01
22 Zahnriemen  mit Metallauflage 25 T5 / 2000-5M-25-HDT-
offen
21.576.073-01 00352883-01
23 Klemmpatroneneinheit KP-12-600 50.100.005-01 00349541-01
24 Magnetventileinheit MYH-3-M5-L-LED 50.002.012-01 00352882-01
25 Nockenringkupplung BWN 43 50.019.015-01 00353928-01
26 Schalldämpfer U-M5 51.010.001-01 0035448-01
27
Preise auf Anfrage!
