Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 65

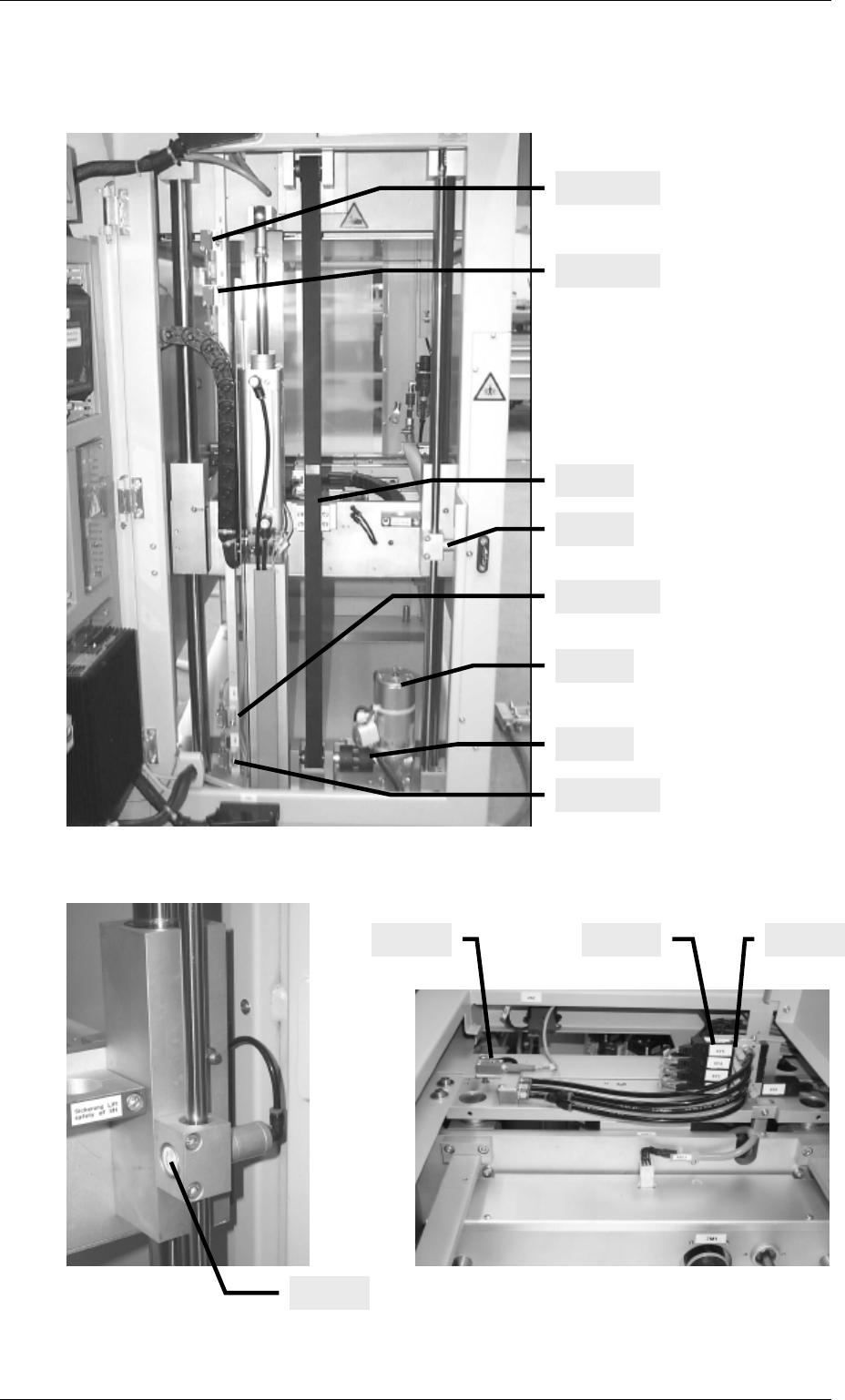

15.1.3 Hubachse
Abbildung 80: Hubachse
Pos. 19; 20
Pos. 19; 20
Pos. 19; 20
Pos. 19; 20
Pos. 21
Pos. 22
Pos. 25
Pos. 24
Pos. 23
Pos. 23
Pos. 19 Pos. 26
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 66
lfd.
Nr.
Benennung Bezeichnung Material-Nr. Siemens
Artikel-Nr.
Hubachse:
19 Näherungsschalter IQ10-03BPS-KTO 60.014.003-01 00347478-01
20 Kupplungsdose, gerade KP3-5/PVC 60.004.022-01 00347479-01
21 Gleichstromgetriebemotor,
entstört
BG62x60/24V SG80 (24:1) 50.007.116-01 00352857-01
22 Zahnriemen  mit Metallauflage 25 T5 / 2000-5M-25-HDT-
offen
21.576.073-01 00352883-01
23 Klemmpatroneneinheit KP-12-600 50.100.005-01 00349541-01
24 Magnetventileinheit MYH-3-M5-L-LED 50.002.012-01 00352882-01
25 Nockenringkupplung BWN 43 50.019.015-01 00353928-01
26 Schalldämpfer U-M5 51.010.001-01 0035448-01
27
Preise auf Anfrage!
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 67

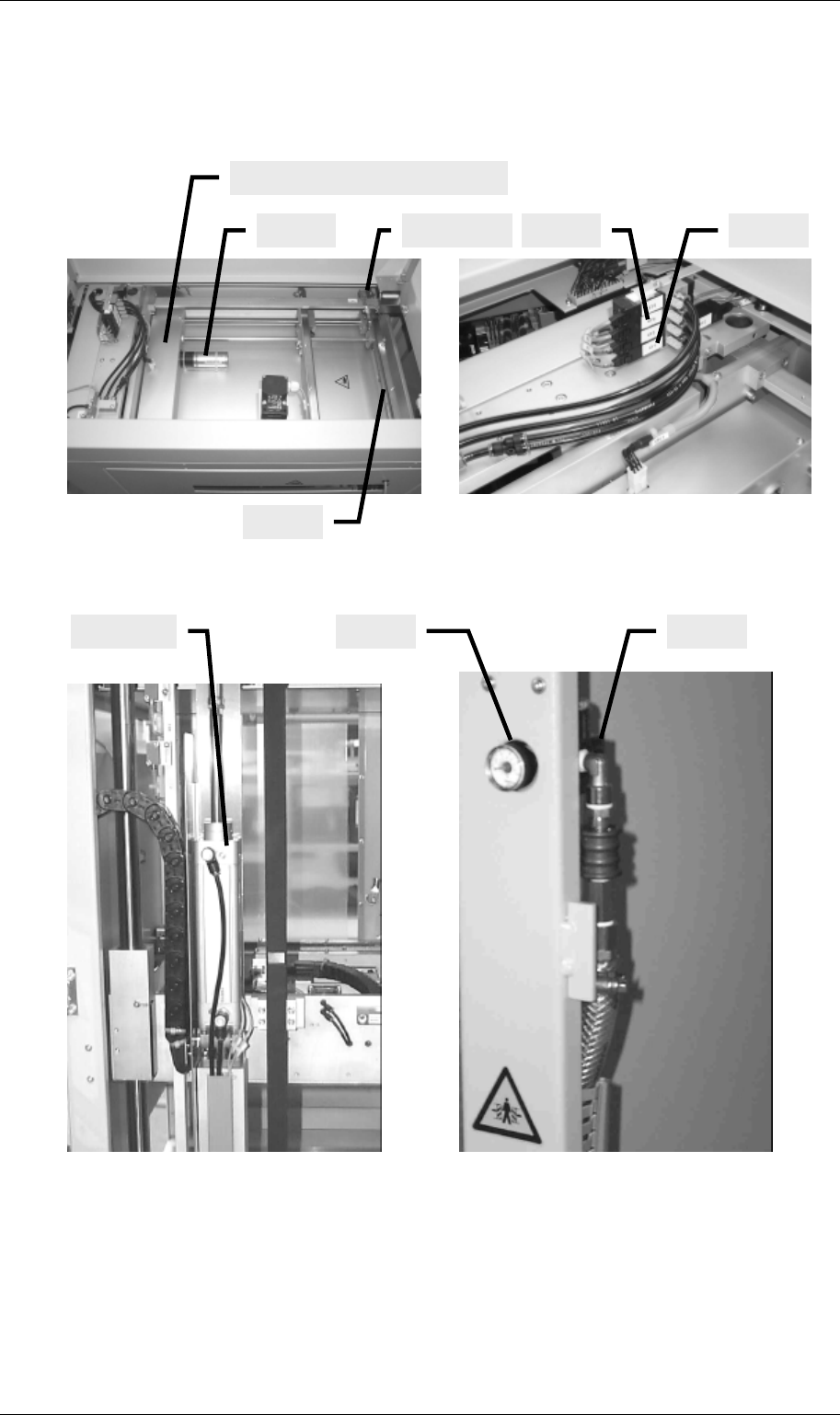

15.1.4 Transport oben
Abbildung 81: Transport oben
Pos. 28 Pos. 36Pos. 31; 32
Pos. 30
Pos. 33; 34
Pos. 29, unter der Abdeckung
Pos. 35
Pos. 38 Pos. 37
