15.1.5 Shuttle-Transport

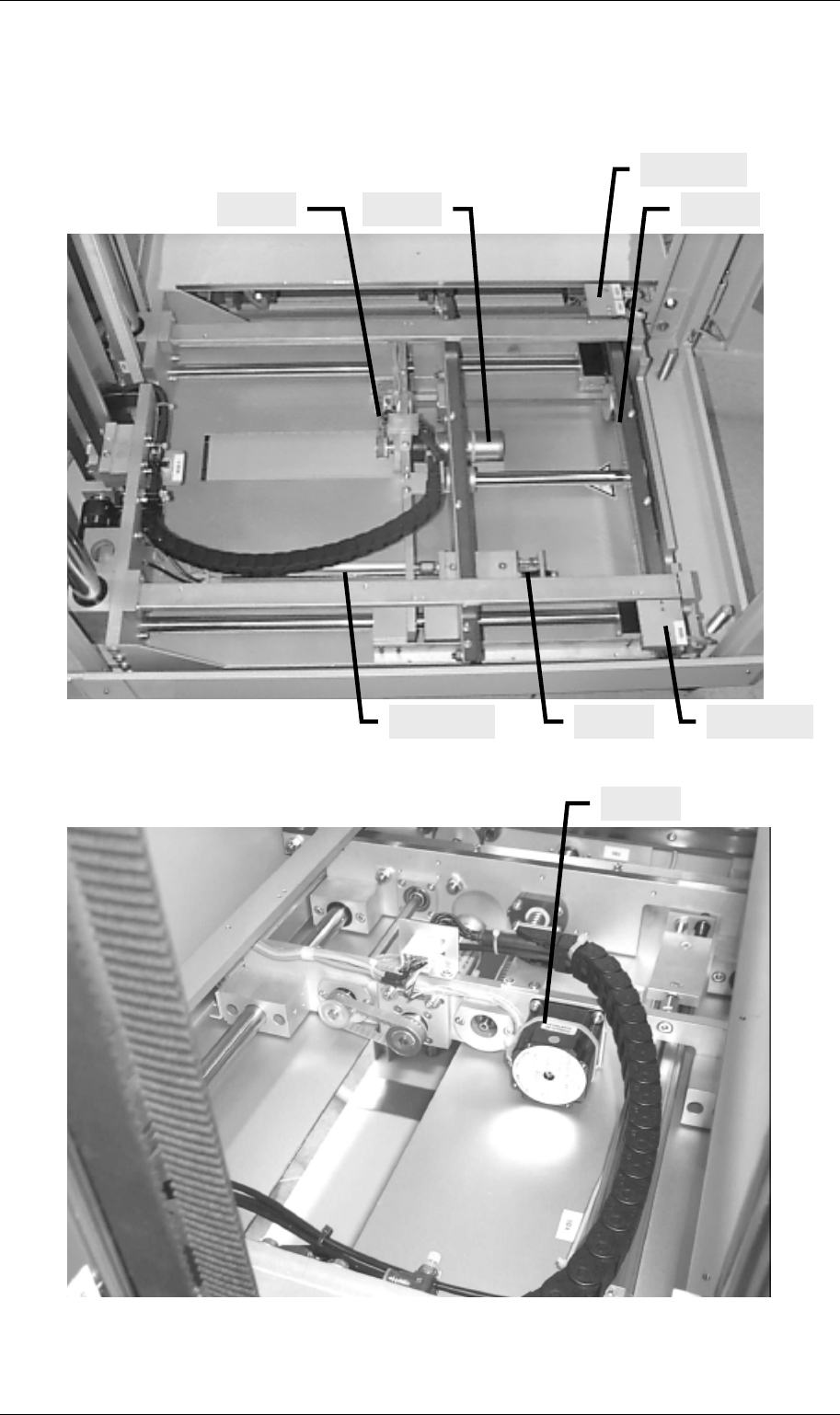

Abbildung 82: Shuttle-Transport
Abbildung 83: Shuttle-Transport - Schrittmotor
Pos. 43Pos. 45 Pos. 46
Pos. 50; 51
Pos. 50; 51Pos. 47; 48 Pos. 49
Pos. 44
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 70
lfd.
Nr.
Benennung Bezeichnung Material-Nr. Siemens
Artikel-Nr.
Shuttle-Transport:
43 Gleichstromgetriebemotor G42x40; PLG42K (32:1) 50.007.146-01 00353549-01
44 Schrittmotor 4T5618M3308-A 50.007.149-01 00354351-01
45 Zahnriemen 10 T5 / 200 50.010.122-01 00347485-01
46 Flachgurt 12 / 1135 TG20 50.011.307-01 00349122-01
47 Bandzylindereinheit DGP-18-252-PPV-AB 50.100.003-01 00348200-01
48 Satz Zylinderschalter SME-8-K-LED-24 51.012.047-01 00354220-01
49 Stoßdämpfer SA 10 51.020.001-01 00347493-01
50 Reflexionslichttaster WT4-2P330 60.012.018-01 00347490-01
51 Kupplungsdose, gerade KP3-5/PVC 60.004.022-01 00347479-01
52
53
54
55
56
57
Preise auf Anfrage!
Artikel-Nr.: 00192 168-01 Betriebsanleitung - Productivity Lift
SPLFS03_V40_11_0300_200300_V1_14.doc Ausgabestand: 20.03.2000 - Version V 1.14 Seite 71

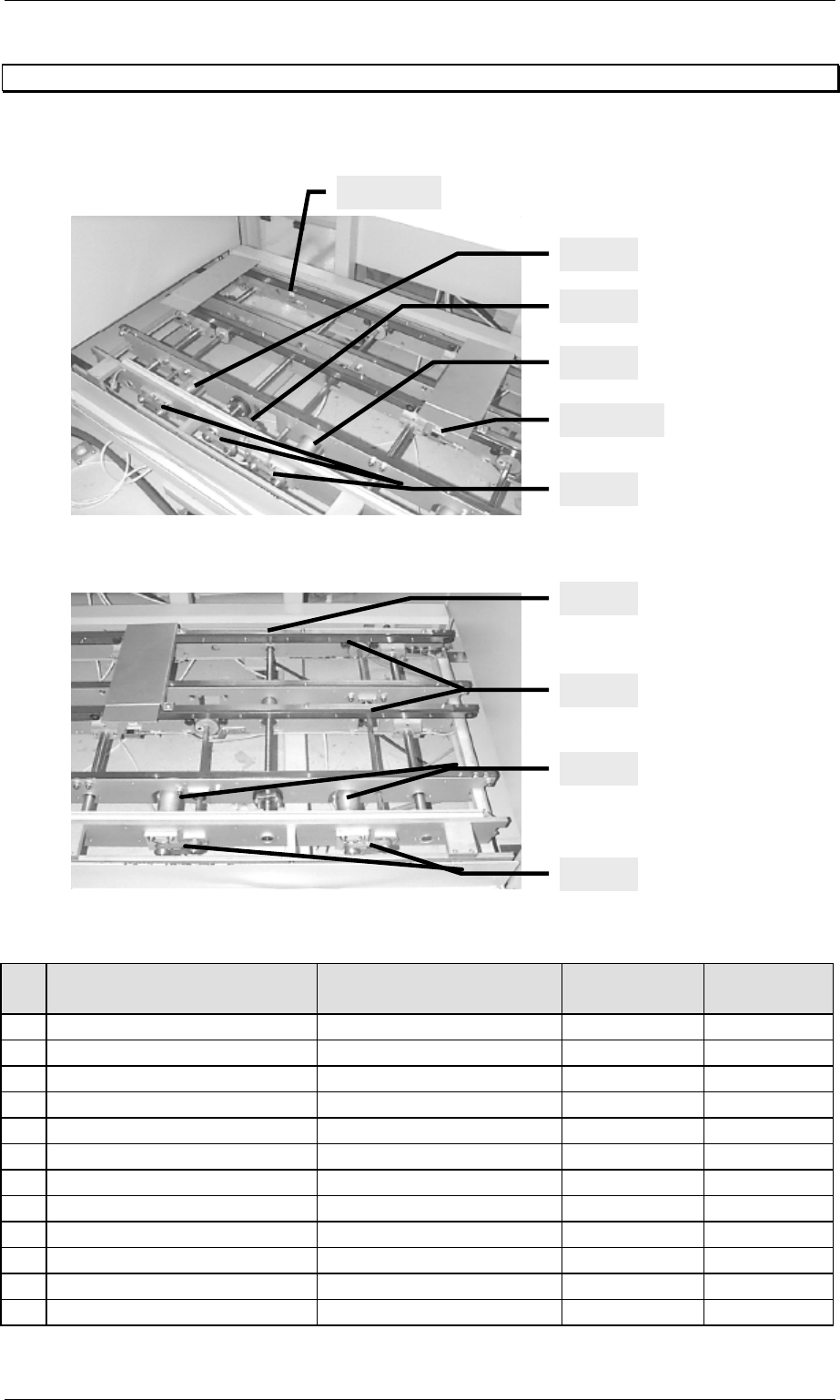

15.2 Unterflurtransport für Bestücker  kurz (S20)
Abbildung 84: Unterflurtransport für Bestücker  kurz (S20)
lfd.
Nr.
Benennung Bezeichnung Material-Nr. Siemens
Artikel-Nr.
58 Gleichstromgetriebemotor G42x40; PLG42K (32:1) 50.007.140-01 00353548-01
59 Schrittmotor 4T5618M3308-A 50.007.150-01 00354353-01
60 Zahnriemen 10 T5 / 200 50.010.122-01 00347485-01
61 Zahnriemen 10 T5 / 1500 50.010.133-01 00347486-01
62 Flachgurt 12 / 1655 TG20 50.011.308-01 00349123-01
63 Reflexions- Lichtschranke WL4-2F330 60.012.048-01 00347491-01
64 Kupplungsdose, gerade KP3-5/PVC 60.004.022-01 00347479-01
65
66
67
68
69
Preise auf Anfrage!
Pos. 63; 64
Pos. 63; 64
Pos. 60
Pos. 58
Pos. 59
Pos. 58
Pos. 58
Pos. 60
Pos. 61
Pos. 62
