2 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4
2.8 ESD (EGB)-riktlinjerna Programversion SR.407.xx Utgåva 0f1/2001 SE
100
Skötselinstruktion SIPLACE 80S-20/F4 3 Inledning och grundbegrepp
Programversion SR.407.xx Utgåva 01/2001 SE
101
3 Inledning och grundbegrepp
I detta kapitel beskrivs automatens displayer och reglage samt komponenterna i det grafiska an-
vändargränssnittet.
3
Dessutom beskrivs grunderna för användning av användargränssnittet och dess funktioner. 3
ANM:
Det är viktigt att användare som ännu inte är bekanta med gränssnittet i stationsdatorns program-
vara (SD-programvara) läser detta kapitel. 3
3 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4
3.1 Automatens displayer och reglage Programversion SR.407.xx Utgåva 01/2001 SE
102
3.1 Automatens displayer och reglage
3.1.1 Översikt
3

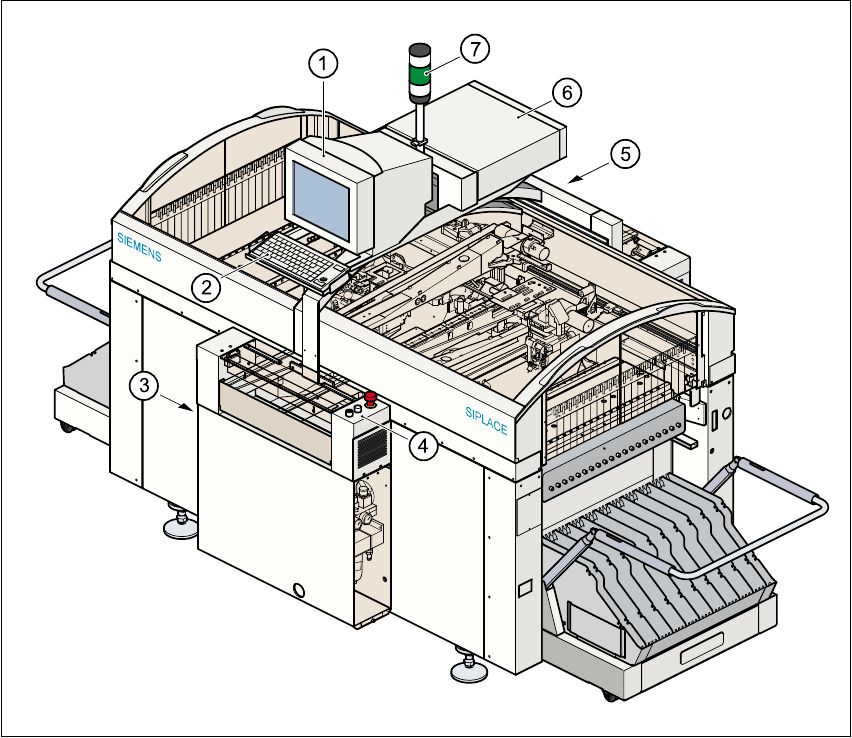

Bild 3.1 - 1 Översiktsbild
(1) Bildskärm
(2) Tangentbord
(3) Huvudströmbrytare
(4) Manöverpanel, framsida
(5) Manöverpanel, baksida
(6) Dator
(7) Felindikeringslampsats
