3 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4
3.1 Automatens displayer och reglage Programversion SR.407.xx Utgåva 01/2001 SE
104
3.1.2 Automatens strömställare och knappar
I bilden nedan visas placeringen för automatens strömställare och knappar 3
3

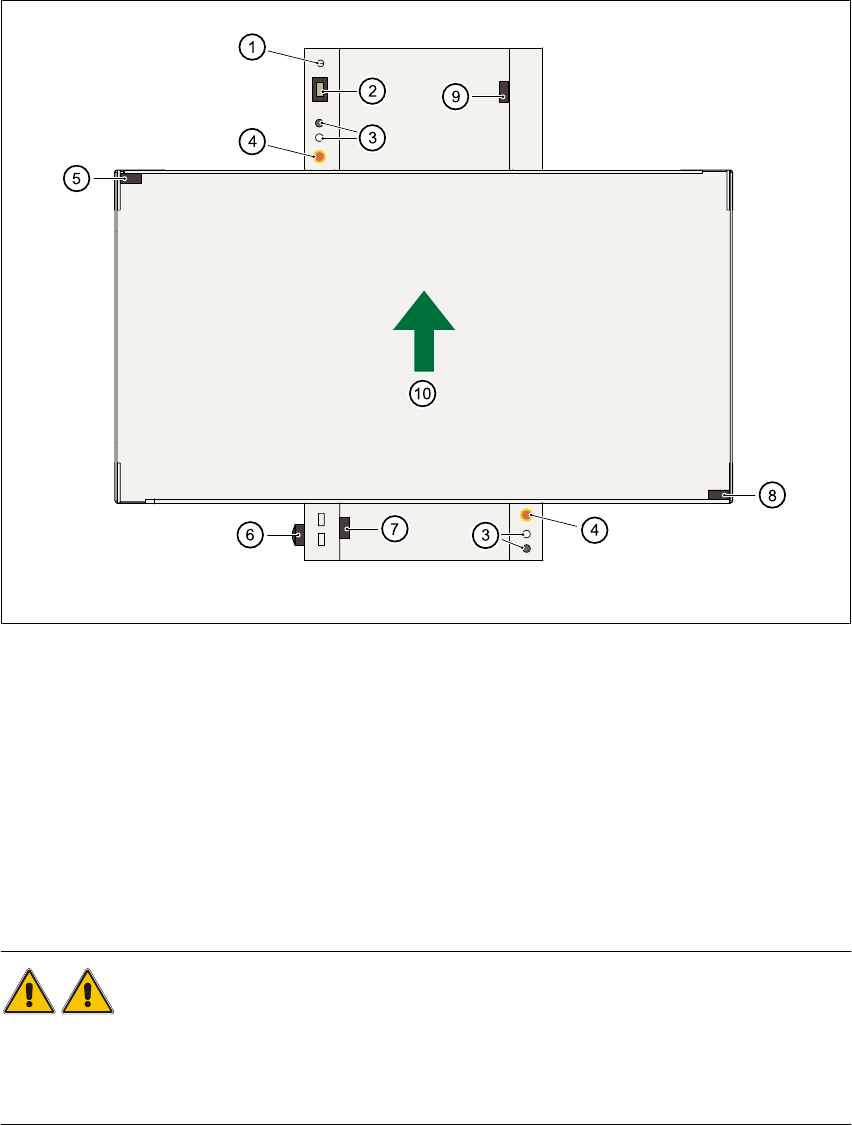

Bild 3.1 - 2 Placering för automatens strömställare och knappar
3
VARNING
Nyckelströmställaren får endast manövreras av personal med särskild behörighet i samband med
service- eller underhållsarbete För att förhindra obehörig användning ska nyckeln annars alltid tas
ur, annars finns det risk för allvarliga personskador eller skador på maskinen. 3
(1) Nyckelströmställare (2) Komponenträkneverk
(3) Start- och stoppknapp (4) NÖDSTOPP-svampknapp
(5) Strömställare för kåpa, vänster (6) Huvudströmbrytare
(7) Strömställare för kåpa, inmatningsband (8) Strömställare för kåpa, höger
(9) Strömställare för kåpa, utmatningsband (10) Transportriktning
Skötselinstruktion SIPLACE 80S-20/F4 3 Inledning och grundbegrepp
Programversion SR.407.xx Utgåva 01/2001 SE 3.1 Automatens displayer och reglage
105
3.1.3 Felindikeringslampsats
Felindikeringslampsatsen (se bild 3.1 - 1) innehåller två felindikeringslampor (vita) och en driftsin-
dikeringslampa (grön). 3
Driftsindikeringslampan är placerad mellan de två felindikeringslamporna. Driftsindikeringslam-
pan visar om maskinen arbetar eller befinner sig i väntläge. 3
Genom olika funktionssätt för felindikeringslamporna (blinkar, lyser konstant etc) signaleras felets
typ och belägenhet. 3
I följande avsnitt beskrivs de olika funktionssätten för lamporna.
3
3.1.3.1 Funktioner
Allmänna funktionssätt: 3
– Driftsindikeringslampan lyser konstant
Automaten är i drift.
– Driftsindikeringslampan blinkar
Automaten väntar på ett kretskort på inmatningsbandet eller väntar på att utmatningsbandet
ska bli ledigt.
– Felindikeringslampa blinkar
Ett eller flera spår är tomt i matarstationen för aktuell portal.
Automaten bearbetar dock kvarvarande komponenter.
– Felindikeringslampa lyser konstant
Ett fel har uppstått i aktuell portal -> automaten har stoppats.
– Båda felindikeringslamporna lyser konstant
Ett fel som berör hela automaten har uppstått -> automaten har stoppats.
3.1.4 Streckkodsläsare
Streckkodsläsare kan erhållas som tillval. Denna kan vara till god hjälp vid produktion eftersom
streckkoder på komponentrullar och spårstreckkoder snabbt och exakt kan avläsas från automa-
tens streckkodslist. 3
Godkänd avläsning av en streckkod indikeras via en akustisk signal. 3
ANM:
En detaljerad beskrivning av funktion, anslutning och handhavande för streckkodsläsaren finns i
kapitel 11 "Stationstillbehör / tillval" i den engelska dokumentationen. 3
3 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4
3.1 Automatens displayer och reglage Programversion SR.407.xx Utgåva 01/2001 SE
106
3.1.5 Stationsdator
Stationsdatorn sitter i en bordslåda och är utrustad med en 3
1
/
2
" diskettenhet och en CD-läsare.
Operativsystemet är MS Windows NT 4.0 och automatens användargränssnitt följer Windows-
standard. 3
3.1.6 Bildskärm
Färgmonitorn med integrerad pekskärm fungerar som visnings- och inmatningsenhet för stations-
datorprogrammets grafiska gränssnitt. Funktion väljs genom att peka med fingret varigenom pe-
karen flyttas på bildskärmen. 3
Moment utförs genom att peka på objekt (t ex knapp eller ikon) på bildskärmen. 3
SE UPP!
Bildskärmen måste skyddas från fukt och hög värme (solstrålning, värmeelement etc).
Ventilationsgallret får absolut inte täckas för.
Bildskärmens hölje får aldrig tas bort.
Se till att fukt inte kan tränga in i bildskärmen.
Se till att driftspänningen är korrekt inställd.
Se till att nivån för ljusstyrka och kontrast för bildskärmen ställs in på låg till medel eftersom detta
ger avsevärt förhöjd livslängd för skärmen. 3
3
ANM:
Separata anvisningar levereras med bildskärmen.
Följ tillverkarens säkerhetsföreskrifter.
I dessa anvisningar finns en beskrivning av anslutningar och inställningsalternativ.
Bildskärmens upplösning är inställd på 640 x 480 punkter som standard. 3
