Sk ö tselinstruktion SIPLACE 80S-20/F4 3 Inledning och grundbegrepp Programvers ion SR.407.xx Utg å va 01/2001 SE 3.2 Grunder i det grafiska anv ä ndargr ä nss nittet 113 Nozzle configuration err or (Munstyckskonf igurat…
3 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4
3.2 Grunder i det grafiska användargränssnittet Programversion SR.407.xx Utgåva 01/2001 SE
112
Övriga ikoner och markeringar 3
Om ett spår-, maskin- eller transportfel uppstår, visas motsvarande fönster infällt (se exempel
nedan). 3

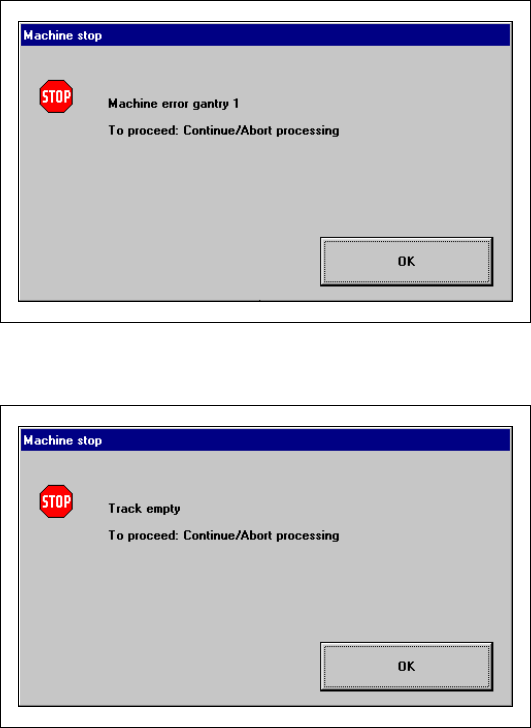

Machine error (Maskinfel) 3
3
3
3
3
3
3
3
3
Track empty error (Fel, spår tomt) 3
3
3
Skötselinstruktion SIPLACE 80S-20/F4 3 Inledning och grundbegrepp
Programversion SR.407.xx Utgåva 01/2001 SE 3.2 Grunder i det grafiska användargränssnittet
113

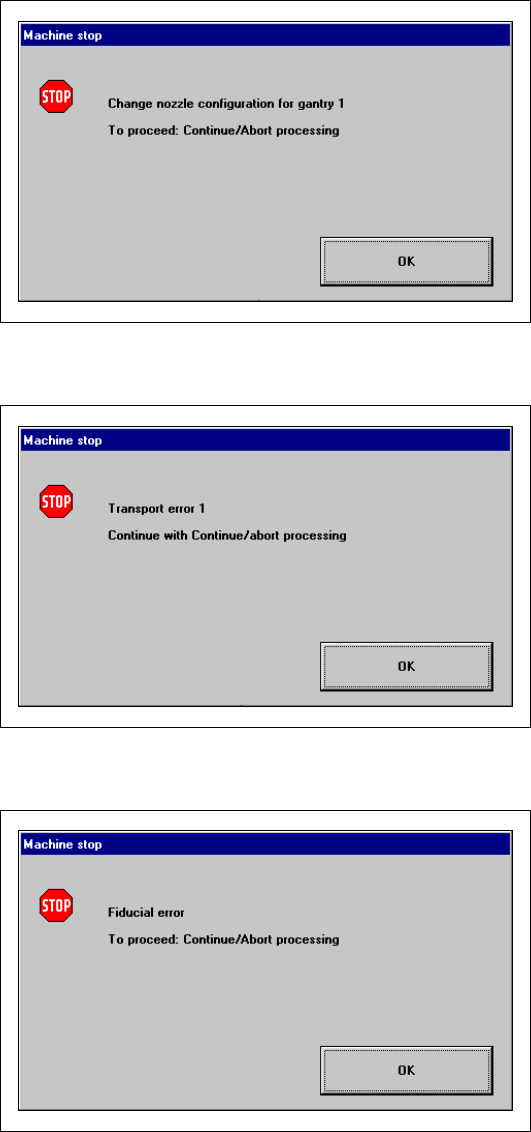

Nozzle configuration error (Munstyckskonfigurationsfel) 3
3
3
Transport error 1 (Transportfel 1) 3
3
3
Fiducial error (Styrmärkesfel) 3
3
3
3 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4
3.2 Grunder i det grafiska användargränssnittet Programversion SR.407.xx Utgåva 01/2001 SE
114
3.2.2.2 Verktygsfält i huvudvy (Main view)
3
Bild 3.2 - 2 Verktygsfält i huvudvy
3
(1) Huvudvy
(2) Uppsättning, placeringsfunktioner (beskrivning, se kapitel 4) *
(3) Fel, placeringsfunktioner (beskrivning, se kapitel 4) *
(4) Matare, placeringsfunktioner (beskrivning, se kapitel 4) *
(5) Portal 1, enskilda funktioner (beskrivning, se kapitel 5) *
(6) Transportör 1 och 2, enskilda funktioner (beskrivning, se kapitel 5) *
(7) Inlärning av styrmärken, optiska avkänningsfunktioner (beskrivning, se kapitel 6) *
(8) Komponenttest, optiska avkänningsfunktioner (beskrivning, se kapitel 6) *
(9) Starta testprogram SITEST (beskrivs i Skötselinstruktionen
under "Testprogram SITEST"))
(10) GEM-gränssnitt (se kapitel 12) *
3
*) se kapitel i engelska huvuddokumentationen 3
ANM: Pos 6 och 10
Enskilda funktioner för transportör 2 är endast tillgängliga när dubbeltransportör lagts in.
Funktionerna i GEM-gränssnittet är endast tillgängliga när detta lagts in. 3
Å Klicka på önskad knapp i verktygsfältet.
Motsvarande vy visas.
Knappen för den aktiva vyn är nu inaktiv.
3
1 8 9 1076432 5
