ANM:
Instruktioner och uppsättning ska normalt specificeras av linjedatorn.
Om linjedatorn stängs av via "Shut down" (Stäng av) och startas om måste även anslutna stationer
startas om. 3
SIPLACE Pro
När en instruktionsuppsättning definieras vid stationen laddas erforderliga data för den från den
dator som angavs när SIPLACE Pro-förbindelsen konfigurerades.
Dessa data av måste finnas tillgängliga på hårddisken i den datorn. 3
Å Markera alternativknappen för önskat driftsätt.
Å Bekräfta utförd inställning med OK .
New cluster ... (Nya instruktioner ...) 3
I driftsätt "Stand Alone" kan data för valda instruktioner laddas från stationsdatorns hårddisk. 3
3
Å Klicka på menyalternativ New cluster... (Nya instruktioner ... ).

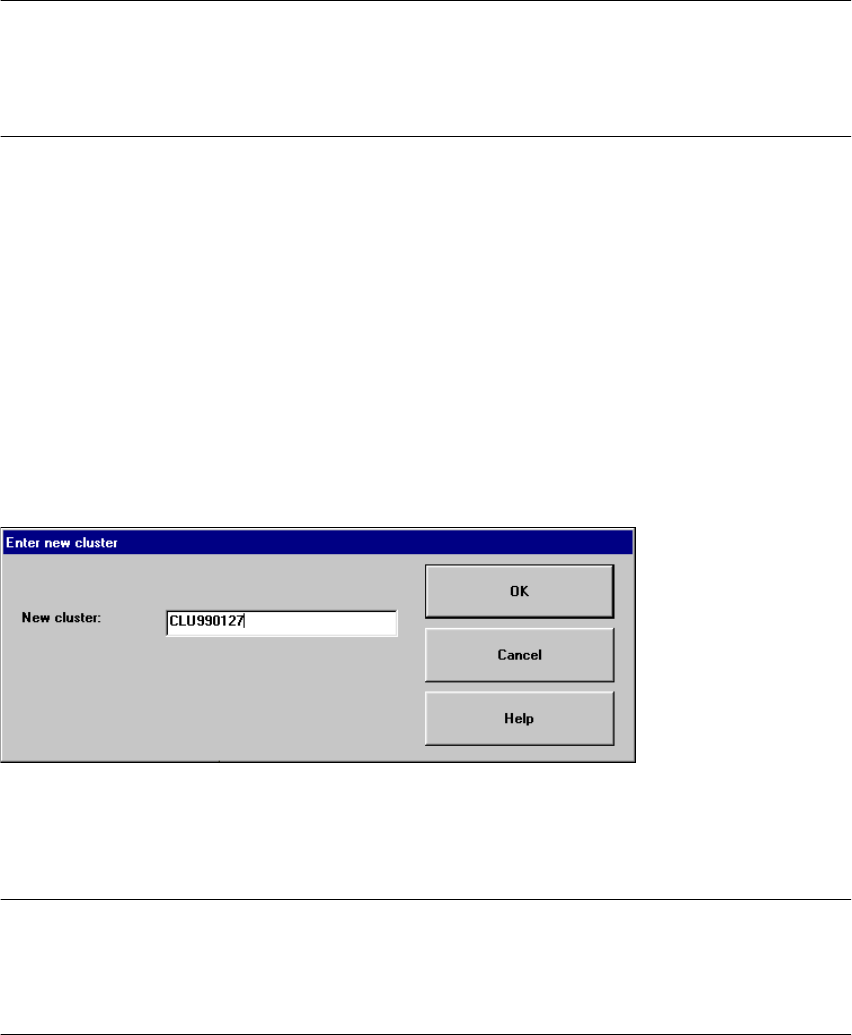

Å Skriv in namnet på önskad instruktionsuppsättning i textrutan och bekräfta med OK. Instruktio-
nerna laddas.
ANM:
Data, inklusive styrmärkes- och kapslingsformdata, för den senaste instruktionsuppsättningen
som specificerats, finns sparade på stationsdatorns hårddisk under instruktionsnamnet
"AKTUELL" och kan laddas genom att skriv in detta namn. 3
3 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4
3.3 Användargränssnitt - vyer och menyer Programversion SR.407.xx Utgåva 01/2001 SE
128
Software ... (Program ...) 3
Via detta menyalternativ kan testkommandon (testfunktioner) för kontroll av olika maskinkompo-
nenter aktiveras. 3
ANM:
Detta menyalternativ är endast tillgängligt på behörighetsnivå "Servicetekniker". 3
FARA
Testkommandon får endast ställas in och verkställas av servicetekniker. 3
Å Klicka på menyalternativ Software ... (Program ...) .

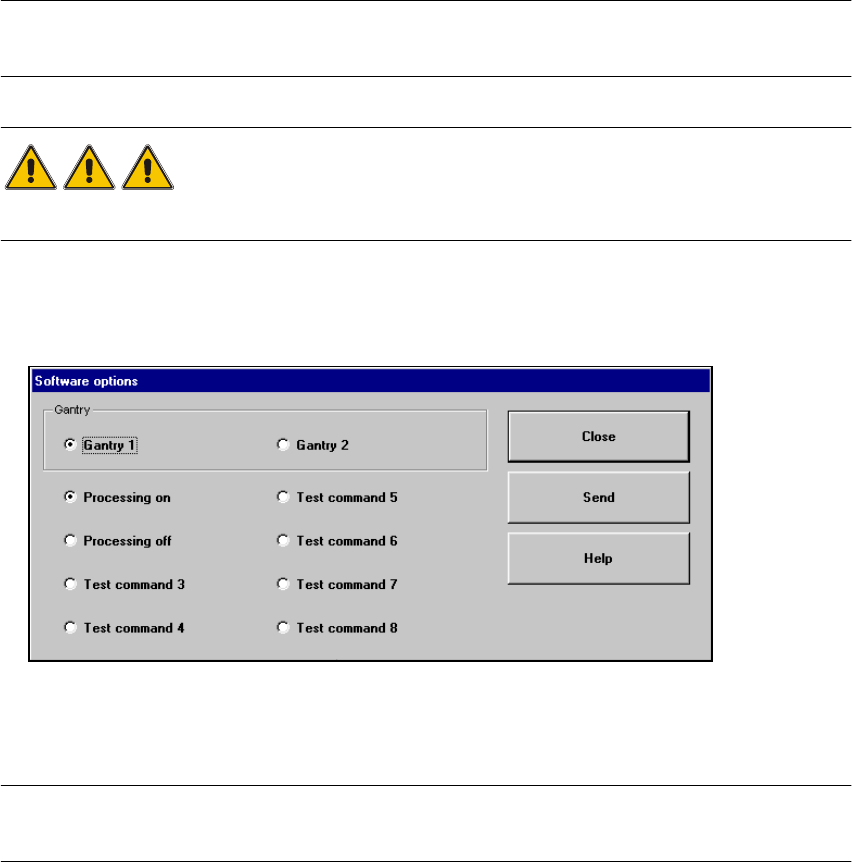

Följande fönster öppnas.
3
Å Välj önskad portal och aktivera/avaktivera testkommandon genom att klicka i resp kryssrutor.
Å Klicka på Close (Stäng) för att ställa in programalternativen.
ANM:
När stationsdatorn startas om återställs de ursprungliga inställn ingarna för programalternativ. 3
Skötselinstruktion SIPLACE 80S-20/F4 3 Inledning och grundbegrepp
Programversion SR.407.xx Utgåva 01/2001 SE 3.3 Användargränssnitt - vyer och menyer
129
Cycle mode ... (Stegning ...) Alt+t 3
Via detta menyalternativ kan stationen (efter att stoppknappen tryckts in) ställas in för stegvis drift
(t ex för att ringa in fel). 3
Å Klicka på menyalternativ Cycle mode ... (Stegning ...) eller tryck på tangentkombinationen

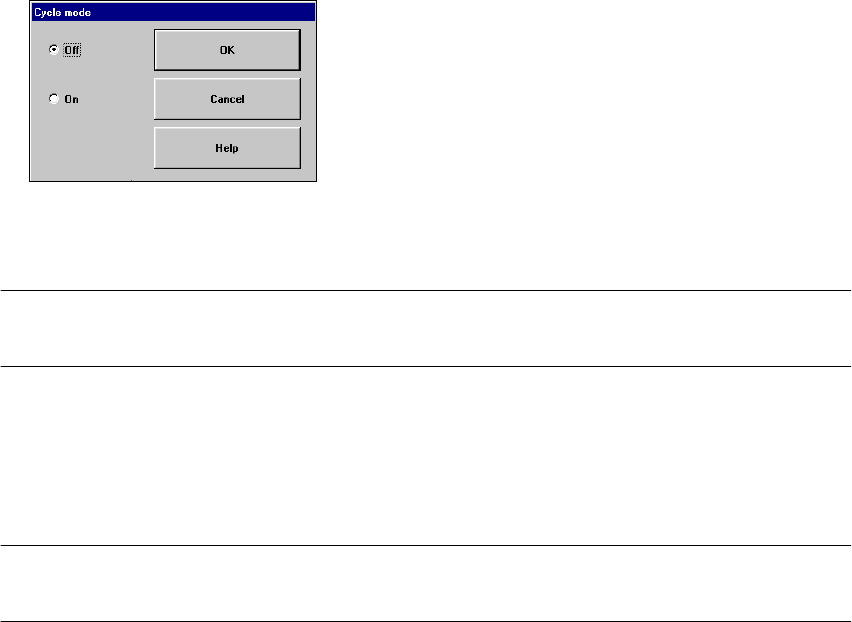

ALT+t. Inställningsrutan "Cycle mode" (Stegning) öppnas.
3
Å Klicka på alternativknappen On för att aktivera resp Offför att avaktivera funktionen.
Å Klicka på knappen OK. Stegning är nu aktiverad resp avaktiverad.
ANM:
Vid stegning måste startknappen på maskinen tryckas in för varje operationssteg. 3
Load table program (Ladda bordsprogram) 3
Via detta menyalternativ kan bordsprogrammet återladdas i minnet för bordsstyrenheten om
bordsprogrammet gått förlorat, t ex vid fel på maskinen. 3
ANM:
Denna funktion är inte tillgänglig på behörighetsnivå "Operatör". 3
Å Klicka på menyalternativ Load table program" (Ladda bordsprogram).
Programmet laddas in. (Det kan ta en stund.)
Video image > (Videobild >) Alt+8 3
I vissa fall kan det vara nödvändigt att visa kamerabilden från MVS-systemet (optiska utvärde-
ringsenheten) på bildskärmen medan placering pågår. 3
Å Klicka på menyalternativ Video image > (Videobild >) eller tryck på ALT+8. I arbetsfönstret
visas då kamerabilden från MVS-systemet i bearbetningsområde 1.
Å Tryck på ESC för att återgå till normal visning av arbetsområdet.
