Cluster for fine calibration ... (Instruktioner för finkalibrering ...) ) 3
I driftsätt "Stand alone" kan data för valda instruktioner (placeringsprogram) laddas från stations-
datorns hårddisk via detta menyalternativ. 3
ANM:
Data för den instruktionsuppsättning som visas i alternativrutan är anpassade för montering av
speciella glaskomponenter på ett kretskort av glas. Det monterade glaskretskortet används sedan
för finkalibrering med hjälp av testprogram SITEST. 3
Å Klicka på menyalternativ Cluster for fine calibration.. (Instruktioner för finkalibrering ...).
Å I alternativrutan som visas nu, markera posten som motsvarar önskad instruktionsuppsättning
och bekräfta med OK. Instruktionerna laddas.
GEM Defaults ... (GEM standardinställningar ...) 3
Via denna funktion specificeras de GEM-parametrar som används som standardparametrar vid
inkoppling av stationen. 3
Å Klicka på menyalternativ GEM Defaults ... (GEM standardinställningar ...).
Fönstret för inställning av GEM standardparametrar öppnas.
Proceduren beskrivs detaljerat i kapitel 12 i engelska huvuddokumentationen.
Fluxing ... (Flussmedelspåföring ...) 3
För att påföra flussmedel på ett kretskort vid flip-chip-montering måste processdata för flip-chip-
komponenten anges i en lista och allmänna parametrar för flussmedelspåföring läggas in i sta-
tionsdatorn. 3
Å Klicka på menyalternativet Fluxing ... (Flussmedelspåföring).
Ytterligar anvisningar anges i kapitel 11 i engelska huvuddokumentationen.
PCB barcode ... (Streckkod för kretskort ...) 3
Via detta menyalternativ öppnas en dialogruta med en lista över de senast streckkoderna som
avlästs av streckkodsläsaren för kretskort.
Dessutom visas fel som uppstått vid streckkodsavläsning, ev fel i filformat eller uppgift om att data
saknas. 3
ANM:
Menyalternativ PCB barcode ... (Streckkod för kretskort ...) kan endast öppnas när tillvalet ak-
tiverats och konfigurerats på linjedatorn och streckkodsläsaren installerats i automaten (se kapitel
11 i engelska huvuddokumentationen). 3
Å Klicka på menyalternativ PCB barcode ... (Streckkod för kretskort ...).

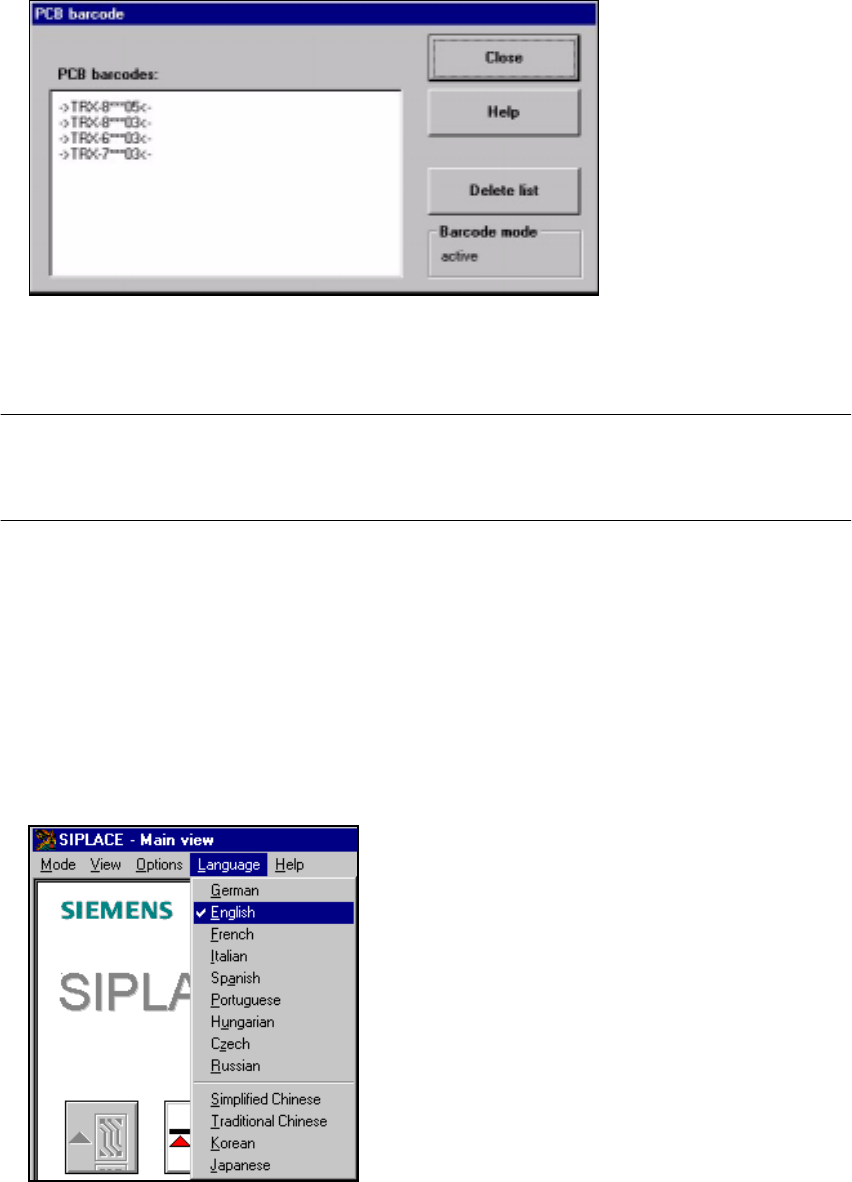

Dialogrutan "PCB barcode" (Streckkod för kretskort) öppnas.
Skötselinstruktion SIPLACE 80S-20/F4 3 Inledning och grundbegrepp
Programversion SR.407.xx Utgåva 01/2001 SE 3.3 Användargränssnitt - vyer och menyer
131
3
Å Klicka på knappen Delete list (Radera lista) för att radera alla poster i listan.
Å Klicka på knappen Close (Stäng) för att stänga dialogrutan.
ANM:
Nedanför knappen "Delete list" (Radera lista) visas aktuellt läge för streckkodsläsning.
Streckkodsläsningen aktiveras/avaktiveras via linjedatorprogrammet. 3
3.3.2.4 Meny "Language" (Språk)
Via Language-menyn (Språk) väljs språkversion för stationsdatorprogrammet.
Växling mellan språk kan ske i alla vyer.
De språk som kan väljas är tyska, engelska, franska, italienska, spanska, portugisiska, ungerska,
tjeckiska, ryska, förenklad kinesiska, traditionell kinesiska, koreanska och japanska. 3
Å Klicka på menyalternativet för önskat språk.
Texterna i användargränssnittet visas på valt språk.
