Sk ö tselinstruktion SIPLACE 80S-20/F4 4 Vad g ö r jag ... Programvers ion SR.407.xx Utg å v a 0f1/2001 SE 4.1 Starta SIPLACE-linjen 137 4 Bild 4.1 - 2 Fl ö desschema "St art av SIPLACE- linjen" Kretsko rt till…
4 Vad gör jag ... Skötselinstruktion SIPLACE 80S-20/F4
4.1 Starta SIPLACE-linjen Programversion SR.407.xx Utgåva 0f1/2001 SE
136
ANM
I statusfältet visas på raden "State" aktuellt tillstånd för stationen och på raden "Action" anges den
åtgärd som du ska vidta (se bild 4.1 - 1). 4
Å Tryck på en av startknapparna (vita) när uppmaningen "Press Start key" (Tryck på startknapp)
visas. (Startknapparna sitter på automatens in- och utmatningssida)
En referenskörning för alla axlar genomförs. Efter att referenskörningen slutförts är stationen
klar för drift.
Ikonen visas i arbetsområdet på skärmen.
4
4
4
4.1.4 Flödesschema "Start av SIPLACE- linjen"
I flödesschemat nedan visas de steg som utförs av linjedator, station och operatör vid inkoppling
och start av SIPLACE-linjen. 4
4
Skötselinstruktion SIPLACE 80S-20/F4 4 Vad gör jag ...
Programversion SR.407.xx Utgåva 0f1/2001 SE 4.1 Starta SIPLACE-linjen
137
4

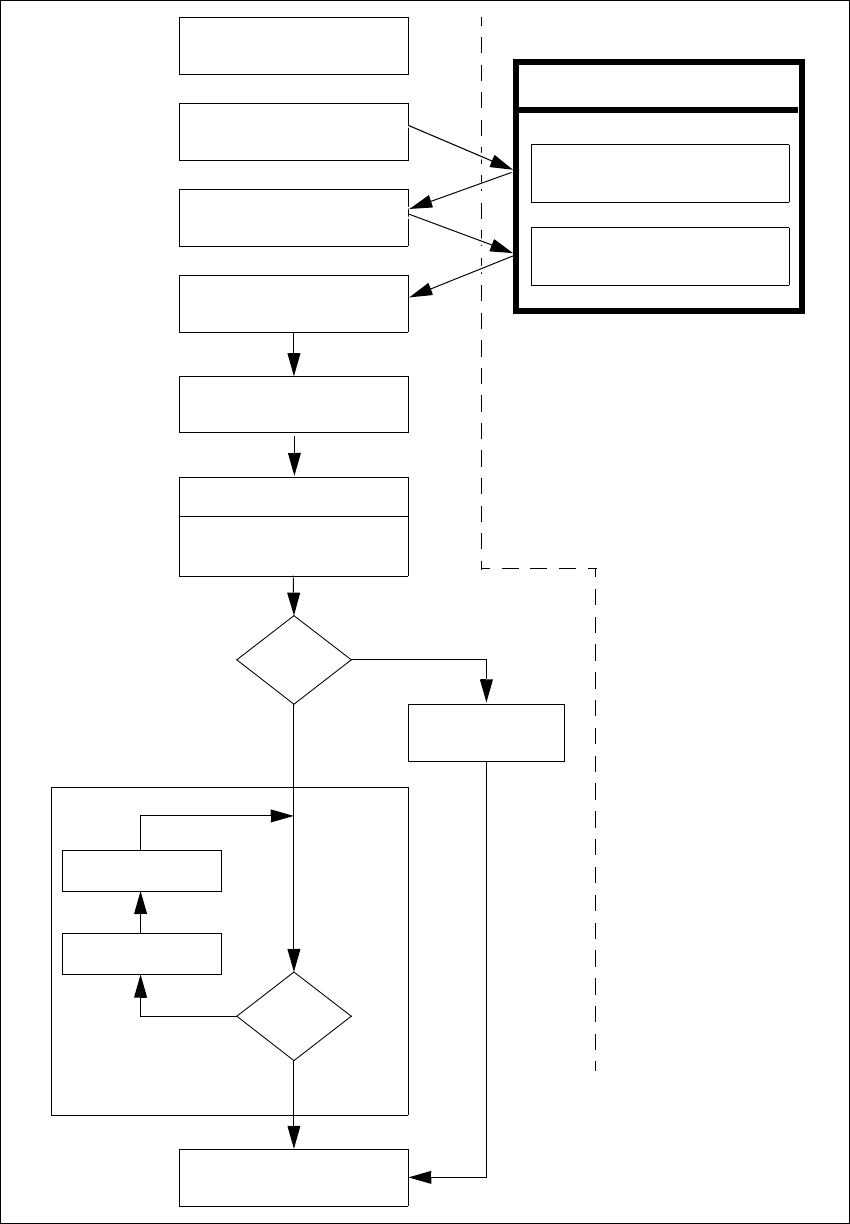

Bild 4.1 - 2 Flödesschema "Start av SIPLACE- linjen"
Kretskort till
utmatningsband
Kontrollera munstycken
Ev ändra munstycks-
inställning
Kontrollera
uppsättning
Fylla på spår
Nej
Linjedatorns uppgifter
Ladda instruktioner
Styrmär-
ken OK?
Instruktioner till maskinen
Uppsättningsgenerator visas
Kontrollera uppsättning
(ställa in matarenheter)
Slå på
Vänta på kretskort
Köra in kretskort
Spårfel
Ja
Avbrytning av
placeringen
Nej
Ja
Stationsdator
Fet stil:
Kursiv stil:
Utförs av
operatören
Utförs resp rapporteras
av stationen
Bekräfta uppsättnings-
generator
4 Vad gör jag ... Skötselinstruktion SIPLACE 80S-20/F4
4.2 Avstängning av SIPLACE-linjen Programversion SR.407.xx Utgåva 0f1/2001 SE
138
4.2 Avstängning av SIPLACE-linjen
SE UPP
Följande måste absolut beaktas innan linjen stängs av: 4
– Alla placeringsoperationer vid stationerna måste ha slutförts.
– Z-axlarna för alla placeringshuvuden ska stå i övre ändläget.
– Inga komponenter får finnas i placeringshuvudena.
– Alla portalerna ska stå i väntläge.
– Stationsdatorerna ska ha stängts av på normalt sätt.
4.2.1 Stänga av linjedatorn
SE UPP
Linjedatorn får aldrig stängas av enbart via nätströmbrytaren (på reservkraftaggregatet).
Avsluta linjedatorns program på ordinarie sätt via "Shut down". Om inte detta görs finns det risk
för omfattande förlust av data eller programfel och att linjedatorns program måste ominstalleras.4
Å Placera muspekaren nere till höger på bildskärmen.
Muspekaren förvandlas till ett kors.
Å Tryck på vänster musknapp och håll den intryckt. Huvudmenyn öppnas.
Å Peka på menyalternativet "Shut down" och släpp upp musknappen. Följande dialogruta visas:
Å Klicka på Yes. Dialogrutan stängs och operativsystemet avslutas. Det tar ca 1 minut.
Därefter visas följande meddelande:
Å Stäng av reservkraftaggregatet (UPS).
Stänga av datorn?
Ja Nej
** Safe to Power Off ** (Nu kan du stänga av datorn)
-or-
** Press Any Key to Reboot ** (Tryck på valfri tanget för att starta om)
