Skötselinstruktion SIPLACE 80S-20/F4 4 Vad gör jag ...
Programversion SR.407.xx Utgåva 0f1/2001 SE 4.5 Operatörskontroll runt maskinen
145
Å Kontrollera läget för kretskortsanslaget.
Se till att anslaget är placerat utanför ev urtag i kretskortet.
Å Kontrollera magnetstöden på lyftbordet. De måste vara placerade så att de inte tar i kompo-
nenter undertill på kretskorten.
ANM
Skarva banden i god tid så att inte matarenheterna körs tomma. Annars finns det risk för för-
längda stilleståndstider.
Skarva dock inte banden för tidigt. Rullen med det nya bandet kan bli överfull om du lindrar
upp änden på det gamla bandet. Bandet kan då glida av rullen och fastna. Detta kan leda till
plockningsfel och förlängd stilleståndstid. 4
Å För stora rullar används insticksaxlar i bandbehållaren.
Å Sätt in delningsplåtar enligt bild 4.5 - 2 och observera att minsta delning för bandbehållaren är
2 x. På detta sätt undviks placeringsfel.
4
4
4
4 Vad gör jag ... Skötselinstruktion SIPLACE 80S-20/F4
4.5 Operatörskontroll runt maskinen Programversion SR.407.xx Utgåva 0f1/2001 SE
146
4

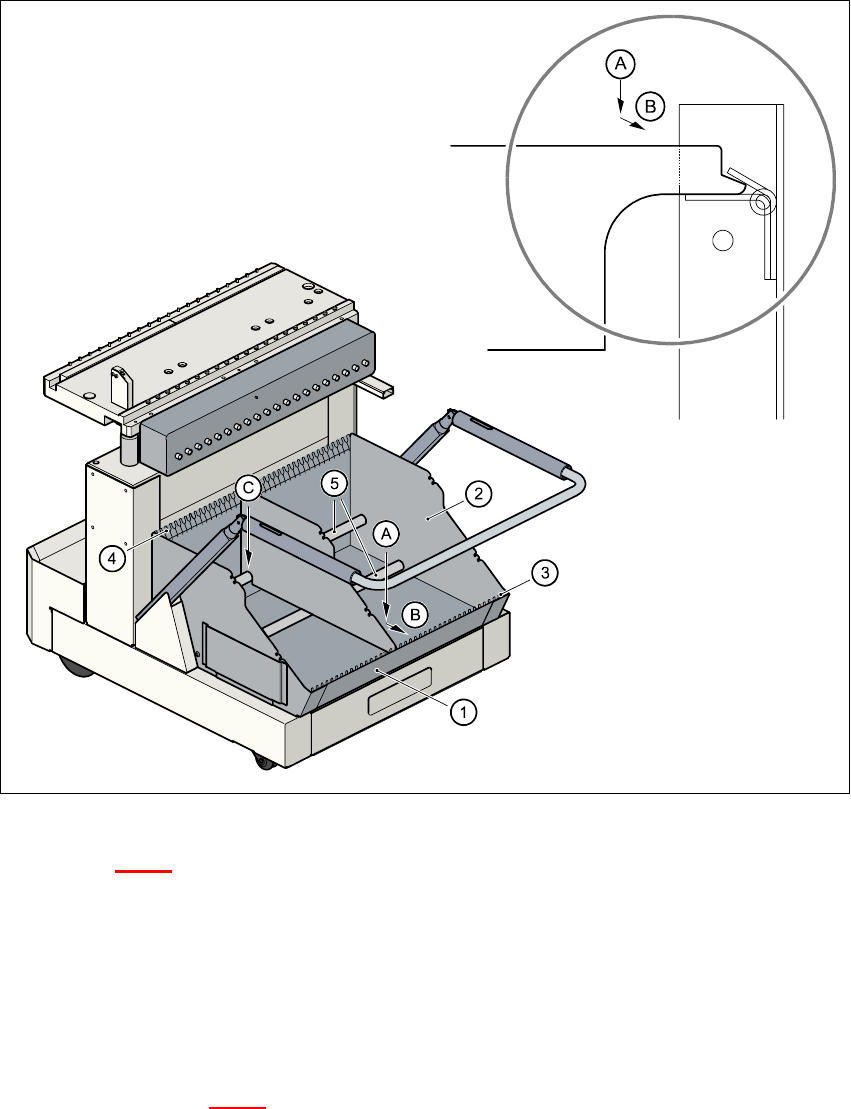

Bild 4.5 - 2 Delningsplåtar i bandbehållare
Text till bild 4.5 - 2
(1) Bandbehållare
(2) Delningsplåt
(3) Styrskena för delningsplåtar framtill i behållaren
(4) Styrskena för delningsplåtar baktill i behållaren
(5) Stödskena för delningsplåtar
Arbetsföljd enligt bild 4.5 - 2
(A) Sätt in delningsplåten med fliken under styrskenan framtill på behållaren.
(B) Skjut delningsplåten i riktning (B).
(C) Haka fast delningsplåten i stödskenan (5).
Skötselinstruktion SIPLACE 80S-20/F4 4 Vad gör jag ...
Programversion SR.407.xx Utgåva 0f1/2001 SE 4.6 Preliminär uppsättning för placeringsstation
147
4.6 Preliminär uppsättning för placeringsstation
Preliminär uppsättning för en placeringsstation görs enligt följande steg. 4
Å Avlägsna banden från matarenheterna och dammsug enheternas ytor och området vid band-
styrningen noggrant.
Å Töm folien från bandavfallsbehållarna (pos 2).
4

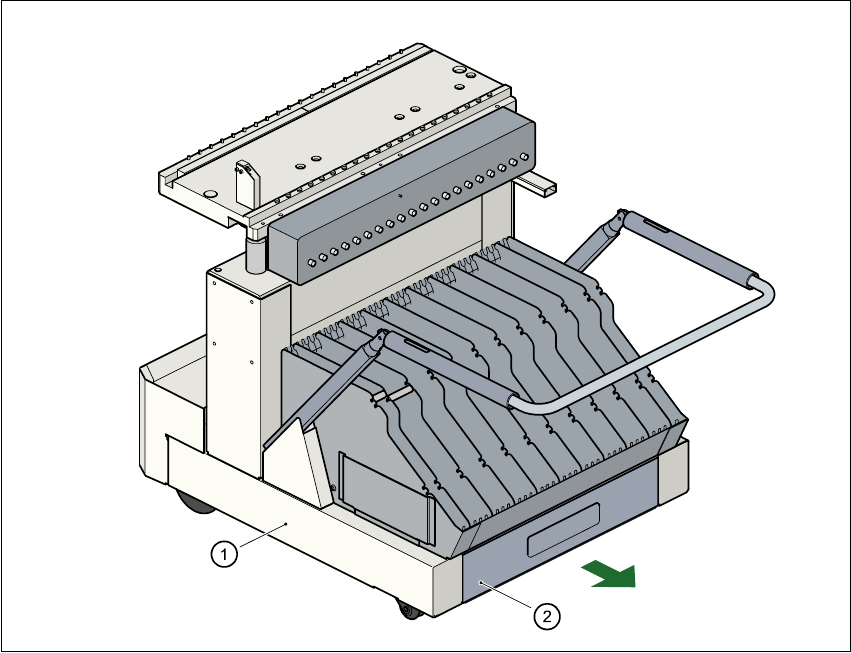

Bild 4.6 - 1 Bandavfallsbehållare, utdragbar
(1) Komponentväxlingsbord, flyttbart
(2) Bandavfallsbehållare, utdragbar
4
Å Rengör anliggningsytorna på matarenheterna med en trasa fuktad med alkohol.
Å Stryk sedan på korrosionsskyddsmedel WD40 i ett tunt skikt på anliggningsytorna med en
luddfri trasa.
Å Dammsug komponentborden eller borsta av dem med en pensel med korta borst för att av-
lägsna lösa komponenter.
