5 Komponenthantering Skötselinstruktion SIPLACE 80S-20/F4
5.1 Översikt Programversion SR.407.xx Utgåva 0f1/2001 SE
162
5.1.1 Säkerhetsföreskrifter för bearbetning av kondensatorer baserade
på metallpulver
Bearbetning av kondensatorer baserade på metallpulver (t ex tantal) kan innebära vissa risker. 5
Riskmoment kan uppstå enligt följande, 5
– vid destruktion av komponenter av denna typ kan en exotermisk reaktion, d v s värmeutveck-
ling, uppstå plötsligt. Denna värmeutveckling kan, beroende på kapacitansvärdena och under
ogynnsamma förhållanden i omgivningen, orsaka skador.
– denna effekt kan uppstå om sådana komponenter skärs itu.
För att fastställa i vad mån de komponenter ni bearbetar berörs av detta ber vi er kontakta kom-
ponentleverantören. 5
Den ovannämnda risken kan i en del mycket sällan förekommande fall även uppstå i SIPLACE-
maskinernas kapningsaggregat och i extrema fall orsaka självantändning i bandavfall. 5
Ogynnsamma förhållanden kan t ex vara: 5
(1) Om komponenter finns kvar i bandet vid kontroll av inställd stegning (vid sådan kontroll kan
operatören stega fram mataren utan att ta ut komponenter).
(2) Komponenter finns kvar i bandet, t ex vid brott på täckfolien.
(3) Komponenter finns kvar i bandet om komponenter resp band inte är enligt specifikation och
därför orsakar en hög andel plockningsfel.
Följ nedanstående anvisningar för att minimera riskerna vid montering av metallpulverbaserade
kondensatorer. 5
(1) Vid manuell framstegning av bandet ska operatören ta bort komponenter som finns kvar i
bandfickorna.
(2) Vid brott på täckfolien ska operatören t ex ta bort komponenter som finns kvar i bandet.
(3) Bandavfallsbehållaren ska tömmas med jämna mellanrum (rekommendation: 1 gång i tim-
men).
5
SE UPP!
För att undvika övriga risker är det ett absolut krav att monte-
ring av berörda komponenter endast sker med matare som är
godkända för dessa komponenter. Godkända matare är:
för utförande E artikelnr: 00141117-01
för utförande C/D artikelnr: 00141118-01 5
5
Matarna är märkta med föl-
jande dekaler: 5
5
Approved for
capacitors based on
metal-powder
Godkänd för konden-
satorer baserade på
metallpulver
Skötselinstruktion SIPLACE 80S-20/F4 5 Komponenthantering
Programversion SR.407.xx Utgåva 0f1/2001 SE 5.2 Tekniska data för matarenheter
163
5.2 Tekniska data för matarenheter
Följande sidor innehåller bilder på samtliga matarenheter samt tekniska data och uppgifter mata-
renheternas uppsättning i automaten. 5

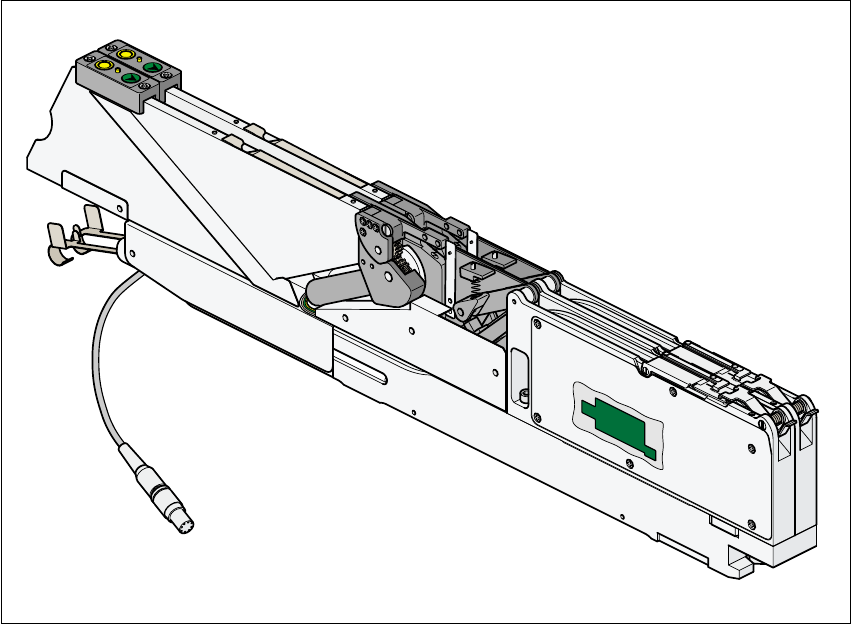

5.2.1 8 mm S II-enhet
5
Bild 5.2 - 1 8 mm S II-enhet
Artikelnummer 00141096-xx
Bredd 30 mm
Spår per matarenhet 2
Max antal enheter 2 x 20
Komponentantal vid 7" rulle ca 10000 st
Specifika data för rulldiameter 7" - 15", max 381 mm
Transportslag (ställbart) 2mm / 4mm
Cykeltid 60 ms
Spänningsmatning 30 V- 5
5 Komponenthantering Skötselinstruktion SIPLACE 80S-20/F4
5.2 Tekniska data för matarenheter Programversion SR.407.xx Utgåva 0f1/2001 SE
164

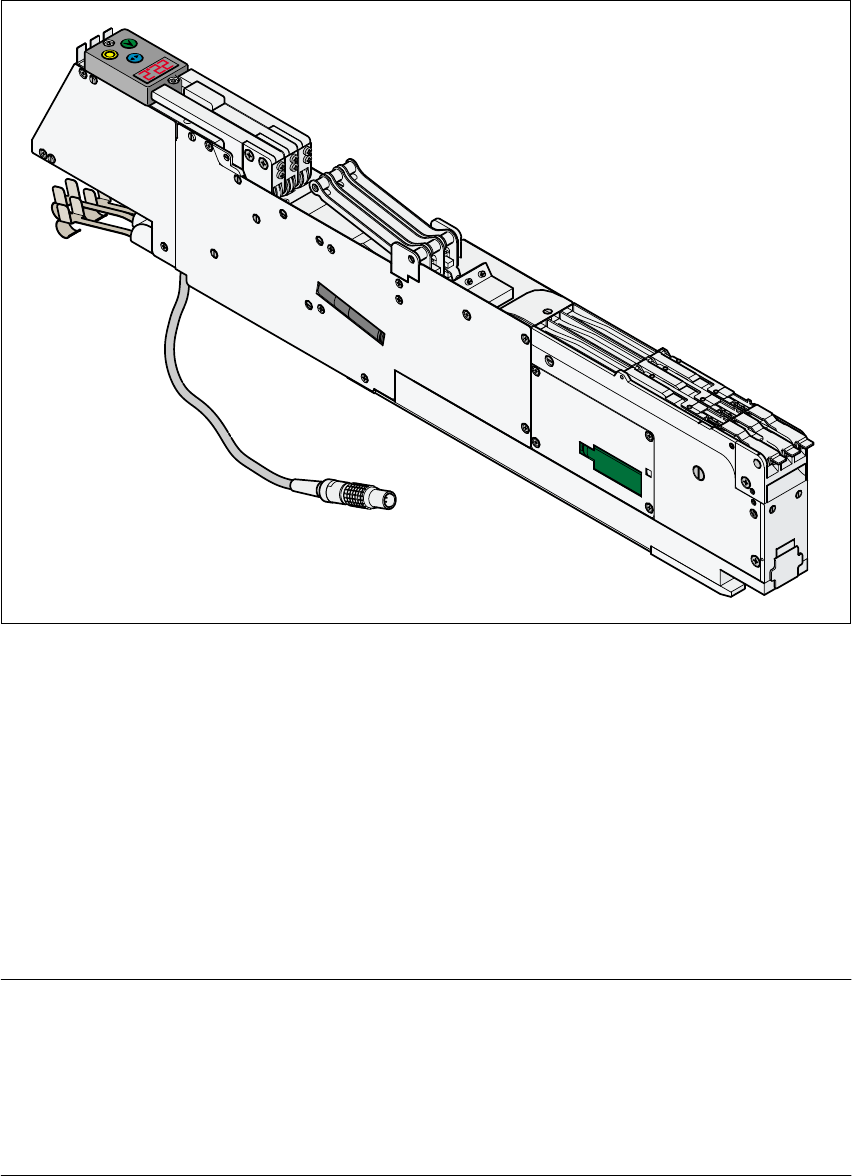

5.2.2 3 x 8 mm S-enhet
5
Bild 5.2 - 2 3 x 8 mm S-enhet
Artikelnummer 00141098-xx
Bredd 30 mm
Spår per matarenhet 3
Max antal enheter 2 x 20
Komponentantal vid 7" rulle ca 10000 st
Specifika data för rulldiameter 7" - 15", max 381 mm
Transportslag (ställbart) 2mm / 4mm
Cykeltid 60 ms
Spänningsmatning 30 V- 5
BEGRÄNSNING I PLOCKNINGSMÖJLIGHET FÖR KOMPONENTER:
Vid nedanstående kombination a spår, ställplats och transportspår kan komponenter inte plockas
från trippelmatare:
Ställplats/spår Matarens transportspår
1/115 3
3/1 1 5
