Sk ö tselinstruktion SIPLACE 80S-20/F4 5 Komponenthantering Programvers ion SR.407.xx Utg å v a 0f1/2001 SE 5.2 Tekniska data f ö r matarenheter 167 5.2.5 12 mm S-mat are f ö r kondensat orer baserade p å met allpulver ,…
5 Komponenthantering Skötselinstruktion SIPLACE 80S-20/F4
5.2 Tekniska data för matarenheter Programversion SR.407.xx Utgåva 0f1/2001 SE
166
5.2.4 12 mm S-matare för kondensatorer baserade på metallpulver, utförande C/D
5

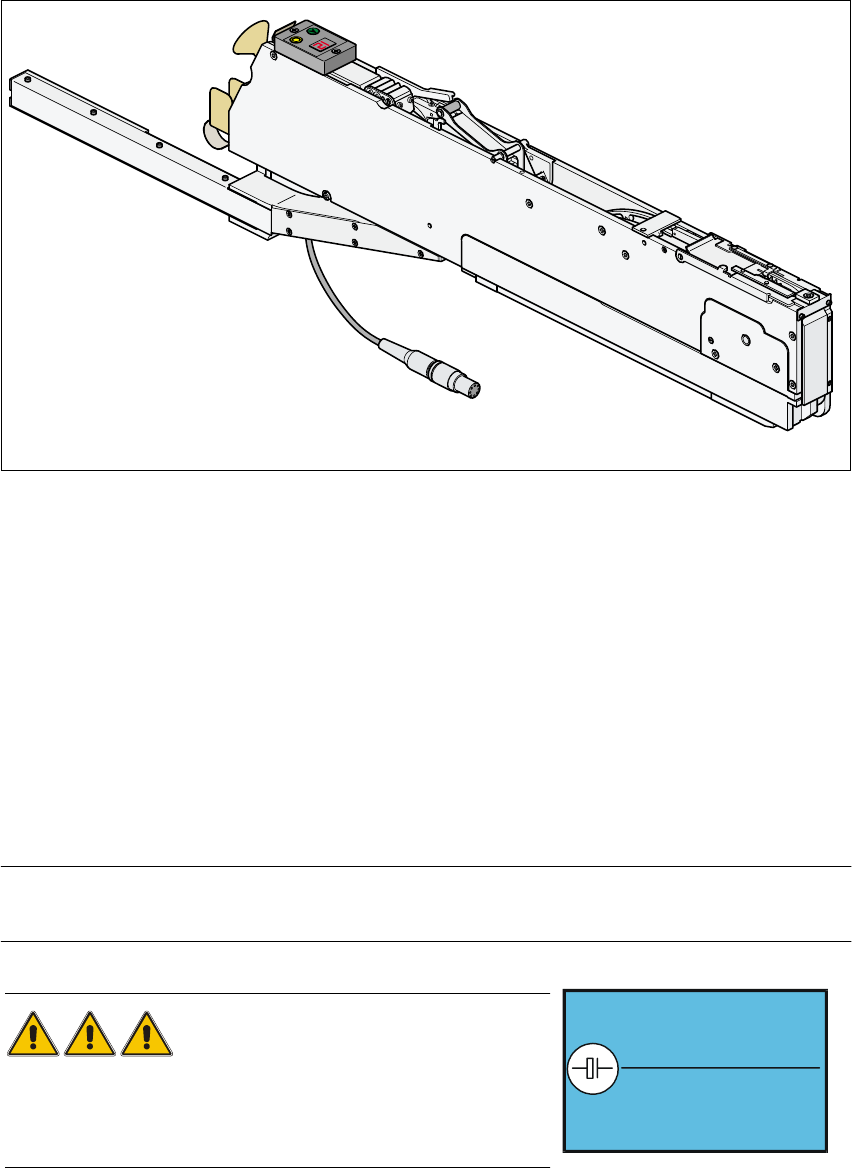

Bild 5.2 - 4 12 mm S-matare för kondensatorer baserade på metallpulver, utförande C/D
Artikelnummer 00141118-xx
Bredd 30mm
Spår per matare 1
Max antal matare 2 x 20
Komponentantal med 7"-rulle ca 4000 st
Rulldiameter 7" - 15" (max 381mm)
Max bandhöjd 3,6 mm
Transportslag (ställbart) 4mm, 8mm, 12mm, 16mm
Stegtid 60ms ± 5ms (transportslag 8 mm)
Vibrationstid (väntetid) 100 ms
Strömförsörjning 30 V-
ANM: 5
På denna matare är bandstödet i plockningsläget ställbart i höjdled. 5
5
FARA
Kondensatorer baserade på metallpulver, som till exempel tan-
talkondensatorer, får endast bearbetas med matare som är
märkta med denna dekal. 5
5
Dekal på matare (förstoring) 5
Approved for
capacitors based on
metal-powder
Godkänd för konden-
satorer baserade på
metallpulver
Skötselinstruktion SIPLACE 80S-20/F4 5 Komponenthantering
Programversion SR.407.xx Utgåva 0f1/2001 SE 5.2 Tekniska data för matarenheter
167
5.2.5 12 mm S-matare för kondensatorer baserade på metallpulver, utförande E
5
Bild 5.2 - 5 12 mm S-matare för kondensatorer baserade på metallpulver, utförande E
Artikelnummer 00141117-xx
Bredd 30mm
Spår per matare 1
Max antal matare 2 x 20
Komponentantal med 7"-rulle ca 4000 st
Rulldiameter 7" - 15" (max 381mm)
Max bandhöjd 3,6 mm
Transportslag (ställbart) 4mm, 8mm, 12mm, 16mm
Stegtid 60ms ± 5ms (transportslag 8 mm)
Vibrationstid (väntetid) 100 ms
Strömförsörjning 30 V-
5
FARA
Kondensatorer baserade på metallpulver, som till exempel tan-
talkondensatorer, får endast bearbetas med matare som är
märkta med denna dekal. 5
5
Dekal på matare (förstoring) 5
Approved for
capacitors based on
metal-powder
Godkänd för konden-
satorer baserade på
metallpulver
5 Komponenthantering Skötselinstruktion SIPLACE 80S-20/F4
5.2 Tekniska data för matarenheter Programversion SR.407.xx Utgåva 0f1/2001 SE
168
5.2.6 24/32 mm S-enhet
5
Bild 5.2 - 6 24/32 mm S-enhet
Artikelnummer 00141093-xx
Bredd 45 mm
Spår per matarenhet 1
Max antal enheter 2 x 13
Komponentantal vid 7" rulle ca 2000 st
Specifika data för rulldiameter max 3 81 mm
Transportslag (ställbart) 4 till 32mm, (i steg om 4mm)
Cykeltid 60 ms ± 5 ms vid matningsdelning 8 mm
Spänningsmatning 30 V- 5
5
