Skötselinstruktion SIPLACE 80S-20/F4 5 Komponenthantering
Programversion SR.407.xx Utgåva 0f1/2001 SE 5.2 Tekniska data för matarenheter
169
5.2.7 Längsgående vibrationsmatare, typ 3
5

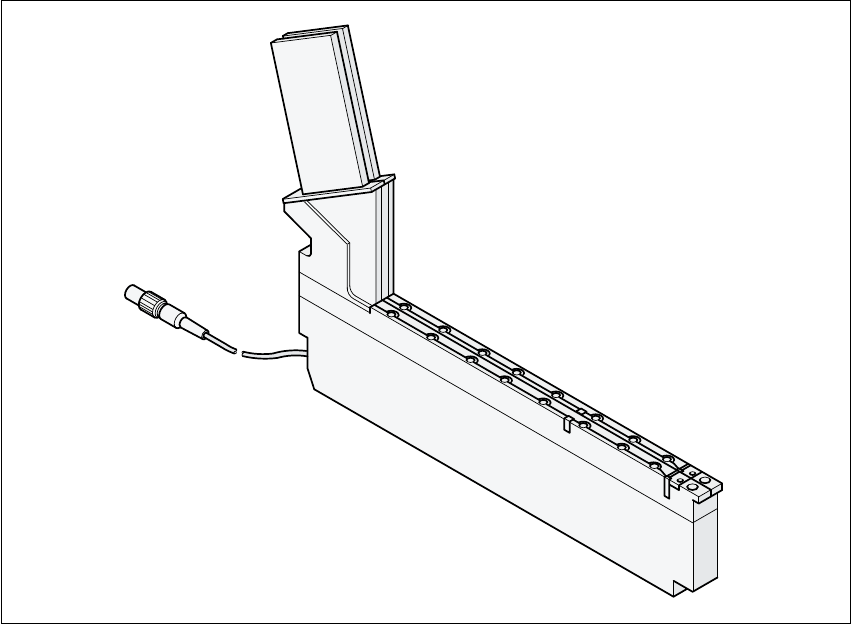

Bild 5.2 - 7 Längsgående vibrationsmatare, typ 3
Artikelnummer 00142031-xx
Bredd 30 mm
Spår per matarenhet 1, 2, 3 eller 6
Max antal enheter 2 x 20
Komponentantal Per stångmagasin max 150 st
beroende på komponentlängd
Specifika data för stångmagasin 4,5 mm bredd / 6 st
9,5 mm bredd / 3 st
11 mm bredd / 6 st
15 mm bredd / 2 st
30 mm bredd / 1 st
Cykeltid Komponentberoende
Spänningsmatning 30 V- 5
5 Komponenthantering Skötselinstruktion SIPLACE 80S-20/F4
5.2 Tekniska data för matarenheter Programversion SR.407.xx Utgåva 0f1/2001 SE
170
5.2.8 Bulklådematare
5

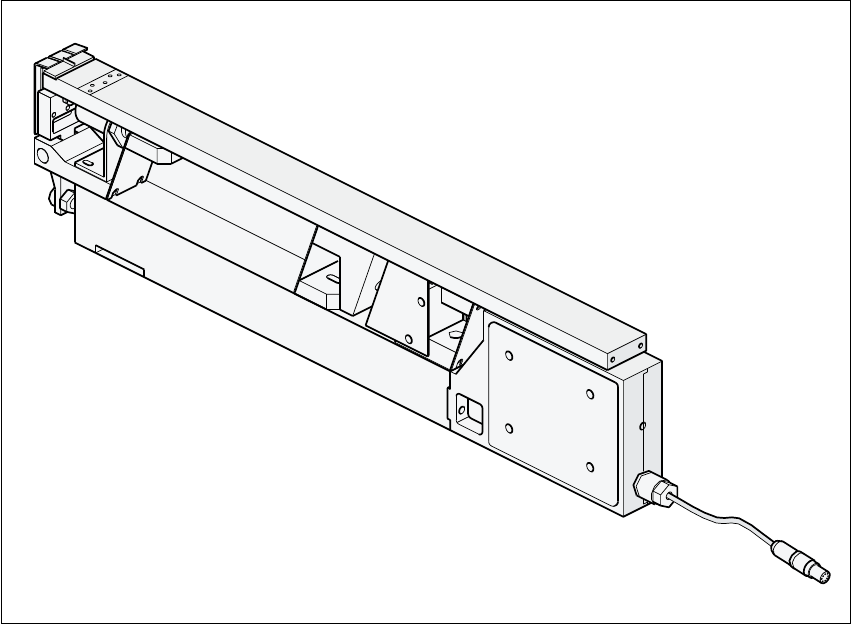

Bild 5.2 - 8 Bulklådematare
Artikelnummer 00142318-xx
Bredd 30 mm
Spår per matarenhet 2
Max antal enheter 2 x 20
Komponentantal ca 5000 st
Matarskenor 0603 /o,45 mm höjd Artikelnr 00142321-xx
0603 / 0,80 mm höjd Artikelnr 00142322-xx
0805 / 0,45 mm höjd Artikelnr 00142323-xx
0805 / 0,60 mm höjd Artikelnr 00142324-xx
0805 / 0,85 mm höjd Artikelnr 00142325-xx
0805 / 1,25 mm höjd Artikelnr 00142326-xx
Mini-Melf Artikelnr 00142328-xx
Cykeltid < 80 ms
Spänningsmatning 30 V-
Tryckluftsmatning 2,0 bar + 0,3 bar 5
Skötselinstruktion SIPLACE 80S-20/F4 5 Komponenthantering
Programversion SR.407.xx Utgåva 0f1/2001 SE 5.2 Tekniska data för matarenheter
171
5.2.9 44 mm S-enhet (80F
4
)
5
Bild 5.2 - 9 44 mm S-enhet
Artikelnummer 00141094-xx
Bredd 60 mm
Spår per matarenhet 1
Max antal enheter 2 x 10
Komponentantal vid 7" rulle ca 2000 st
Specifika data för rulldiameter max 3 81 mm
Transportslag (ställbart) 4 till 44 mm, (i steg om 4mm)
Cykeltid 60 ms ± 5 ms vid matningsdelning 8 mm
Spänningsmatning 30 V- 5
