5.6 Komponentväxlingsbord, flyttbart
5.6.1 Säkerhetsföreskrifter för dockning och losskoppling av flyttbart
komponentväxlingsbord
VARNING 5
Å Placera aldrig händer eller fingrar i mellanrummen mellan komponentväxlingsbord och auto-
matens stativ medan maskinen är igång (pos 1).
Å Spänningsmatningskablar för komponentväxlingsbord får endast anslutas till resp kopplas loss
från uttagen (pos 2) på automaten när komponentväxlingsbordet är hopkopplat med automa-
ten.
Å Det är absolut förbjudet att ansluta kablarna för komponentväxlingsborden till uttaget på auto-
maten och sedan manövrera komponentväxlingsbordet via tryckluftsaggregatet utanför auto-
maten (pos 3).
5

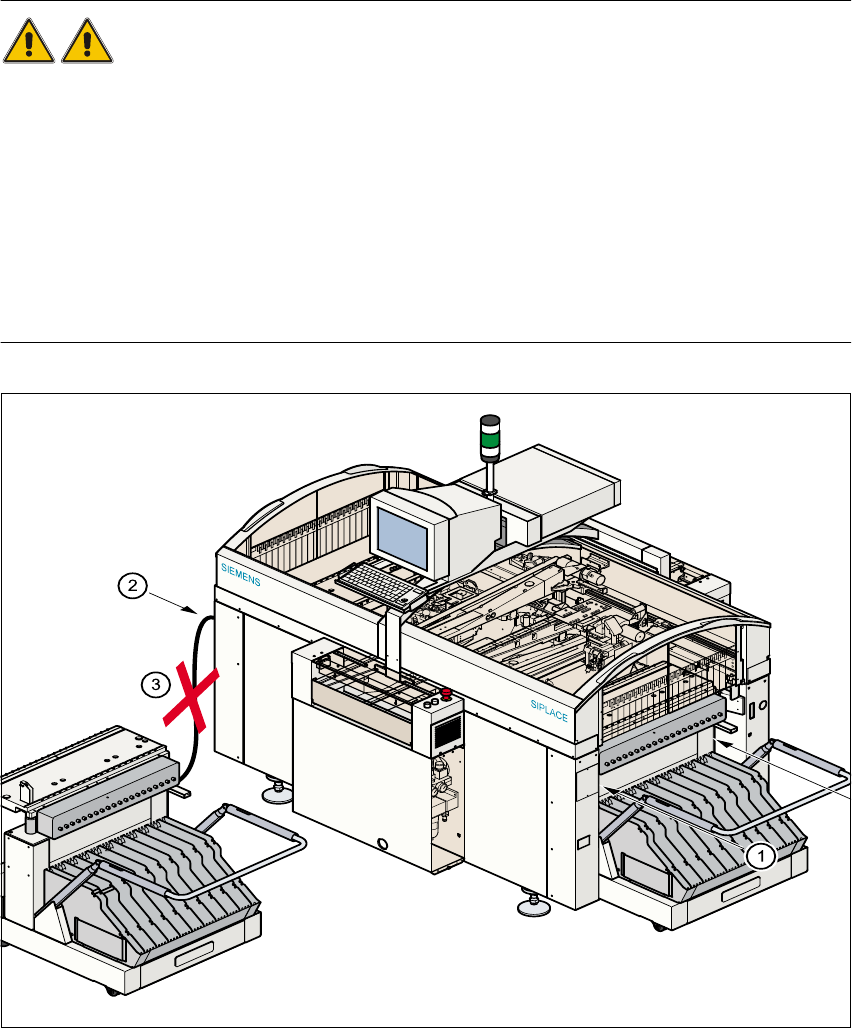

Bild 5.6 - 1 Säkerhetsföreskrifter för flyttbart komponentväxlingsbord
5 Komponenthantering Skötselinstruktion SIPLACE 80S-20/F4
5.6 Komponentväxlingsbord, flyttbart Programversion SR.407.xx Utgåva 0f1/2001 SE
184
5.6.2 Komponentväxlingsbord - losskoppling
5
Bild 5.6 - 2 Losskoppling av flyttbart komponentväxlingsbord
Skötselinstruktion SIPLACE 80S-20/F4 5 Komponenthantering
Programversion SR.407.xx Utgåva 0f1/2001 SE 5.6 Komponentväxlingsbord, flyttbart
185
Text till bild 5.6 - 2
(1) Anslutning för kommunikationsgränssnitt
(2) Anslutning för spänningsmatning till komponentväxlingsbord
(3) Tryckluftsanslutning
(4) Komponentbordsskiva
(5) Knappar för lyftning/nedsänkning av komponentbordsskiva
(6) Spärrhylsa
(7) Fällbar bygel
(8) Hål för centrertappar
(9) Centrertappar
(10) Anliggningsytor för komponentväxlingsbordets glidskenor
(11) Horisontell spännanordning
5
5
Å I menyn MAIN VIEW (grundvy), klicka på STOP PROCESSING PCB
(Stoppa bearbetning).
Å Kretskortet som är under bearbetning färdigställs. Därefter aktiveras ikonerna för menyer för
enskilda funktioner.
Å Klicka på önskad ikon SINGLE FUNCTIONS GANTRY X (Enskilda funktioner för portal X)
(Portal 1 eller 2).
Å Klicka på ikonen GANTRY FUNCTIONS (Portalfunktioner).
Å I menyn som öppnas, klicka på GO TO SET-UP POSITION (Ställ i uppsättningsläge).
Å Aktuellt placeringshuvud ställs över kretskortstransportören, så att det inte kan skadas vid byte
av komponentbord.
Å Öppna skyddskåpan för aktuell portal.
Å Öppna sidostyckena.
Å Öppna horisontella spännanordningarna (pos 11)
Å Dra båda spärrhylsorna (pos 6) samtidigt mot dig och fäll upp bygeln (pos 7). Därvid spärras
komponentbordsskivan när den ställs i övre ändläget.
Å Tryck på knappen (pos 5) för lyftning av komponentbordsskivan (pos 4) tills komponentbords-
skivan når sitt övre ändläge.
Å Lossa kontaktdonet för spänningsmatning (pos 2) till komponentväxlingsbordet.
Å Lossa kontaktdonet för styrkabeln (pos 1).
Å Lossa kontaktdonet för tryckluftsmatningen (pos 3).
Å Dra ut komponentbordet.
