1 Inledning, Tekniska data Skötselinstruktion SIPLACE 80S-20/F4
1.5 Maskinbeskrivning Programversion SR.407.xx Utgåva 0f1/2001 SE
20
1.5.3 Funktionsbeskrivning SIPLACE 80F
4

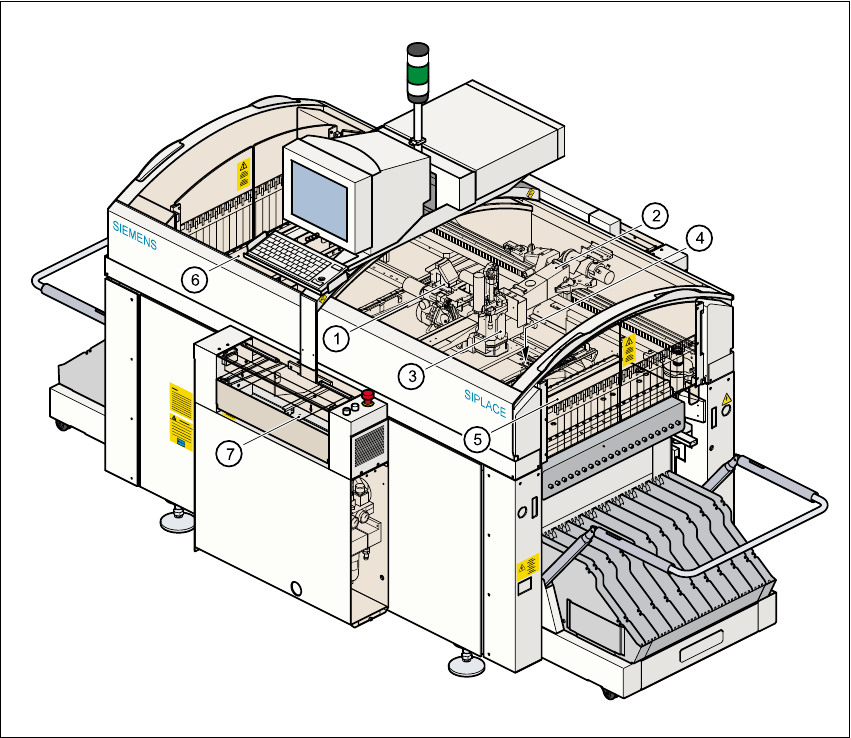

Bild 1.5 - 2 Översikt över automat SIPLACE 80F
4
(1) 12-segments revolverhuvud med optisk komponentavkänningsenhet
(2) Portal med optisk kretskortsavkänningsenhet
(3) Plocknings-/placeringshuvud
(4) Optisk avkänningsenhet med fin delning för plocknings-/placeringshuvud
(5) Stationär komponentberedning (ställplats 1)
(6) Stationär komponentberedning (ställplats 3)
(7) Kretskortstransportör (tillval dubbeltransportör)
Skötselinstruktion SIPLACE 80S-20/F4 1 Inledning, Tekniska data
Programversion SR.407.xx Utgåva 0f1/2001 SE 1.5 Maskinbeskrivning
21
Placeringsautomat 80F
4
är ett placeringssystem med hög kapacitet och med portalaxelsystem.
På portalen sitter 1
– en optisk kretskortsavkänningsenhet,
– ett stjärnformat 12-segments revolverhuvud och
– ett plocknings-/placeringshuvud.
12-segments revolverhuvudet medger hög monteringskapacitet när processen innefattar en hög
andel IC-komponenter. 1
Plocknings-/placeringshuvudet är väl lämpat för montering av högpoliga komponenter med fin del-
ning. Automat F
4
är försedd med optiska avkänningsenheter för kretskortscentrering, för revolver-
huvudet och för plocknings-/placeringshuvudet. 1
Som tillval kan en koplanaritetslaserenhet och en optisk avkänningsenhet för flip-chip-komponen-
ter eftermonteras på automaten. 1
För komponentberedning kan en waffle-pack-växlare användas. 1
Placeringshuvudena plockar komponenter från stationära matarenheter och monterar komponen-
terna på kretskort som är fixerade i kretskortstransportören. 1
Placeringsautomatens utformning 1
– med stationära matarenheter,
– med kretskort som ligger stilla vid placering,
– och positionerbara placeringshuvuden,
erbjuder väsentliga fördelar: 1
– Munstyckskonfigurationen kan t ex ändras, tack vare det flexibla revolverhuvudet med 12 seg-
ment, i kombination med den automatiska munstycksväxlaren, för att medge tillfällig anpass-
ning till olika komponentstorlekar. Dessutom kan slag och placeringsföljd optimeras.
– Tack vare att matarenheterna är stationära kan även mycket små komponenter plockas.
– Komponenterna kan inte glida på kretskortet under placering (vilket ofta är fallet när kretskortet
rör sig) eftersom kretskortet ligger stilla.
– Dessutom erhålls mycket hög lägesnoggrannhet för komponenter och kretskort med hjälp av
avancerade optiska centreringssystem (visionssystem).
– Påfyllning av komponenter och skarvning av band kan ske under gång.
– Förberedda komponentväxlingsbord medger snabb ändring av automatens uppsättning utan
längre stillestånd.
1 Inledning, Tekniska data Skötselinstruktion SIPLACE 80S-20/F4
1.5 Maskinbeskrivning Programversion SR.407.xx Utgåva 0f1/2001 SE
22
1.5.4 Översikt över SIPLACE 80F
4
med waffle-pack-växlare
1

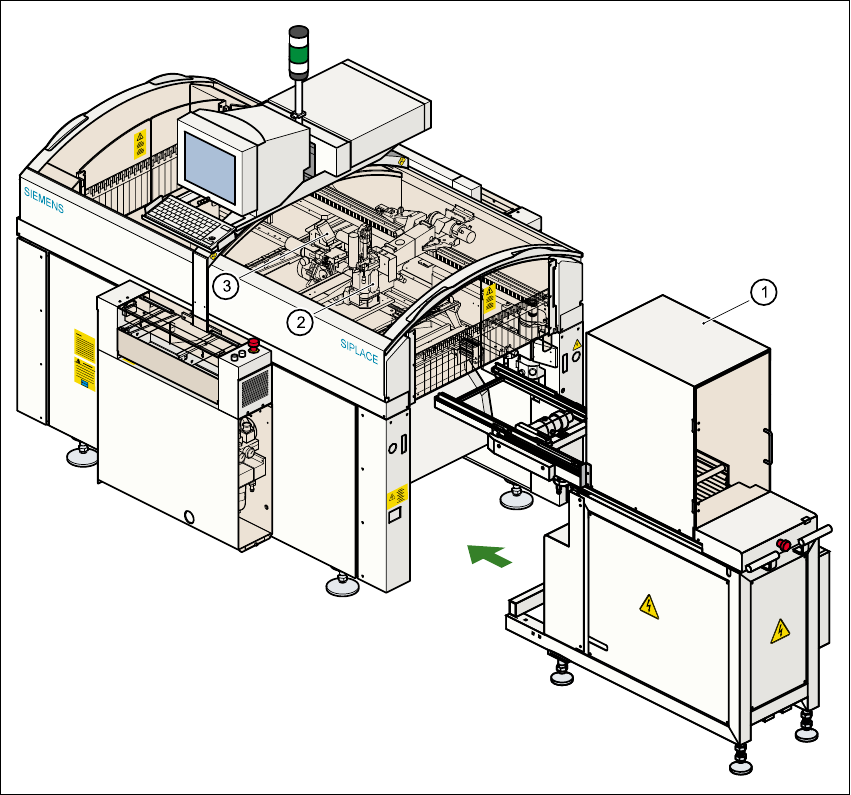

Bild 1.5 - 3 Översikt över SIPLACE 80F
4
med waffle-pack-växlare
(1) Waffle-pack-växlare
(2) Plocknings-/placeringshuvud
(3) 12-segments revolverhuvud
