Sk ö tselinstruktion SIPLACE 80S-20/F4 1 Inledning, Tekniska data Programvers ion SR.407.xx Utg å va 0f 1/2001 SE 1.11 Ö versik t ö ver delsystem - reglage 33 1.1 1 Ö versi kt ö ver dels ystem - reglage 1.1 1.1 Reglage 1…

1 Inledning, Tekniska data Skötselinstruktion SIPLACE 80S-20/F4

1.10 Uppställning av automaten Programversion SR.407.xx Utgåva 0f1/2001 SE

1.10.6 Uppställning av automaten

Å Lyft automaten med gaffeltruck och justera in socklarna så att avståndet från övre kanten på

kretskortstransportören till undre kanten på maskinens socklar är 830 mm.

Å Se till att avståndet mellan kretskortstransportörerna är 1 till 3 mm.

Å Passa in alla automater i rät linje mot varandra. Detta görs med hjälp av ett spänt snöre.

Å Justera in varje enskild automat med hjälp av ett vattenpass med en noggrannhet på 0,02 mm/

Å Lås fast socklarna.

Å Kontrollera automatens inpassning igen med hjälp av ett vattenpass och justera vid behov.

SE UPP!

Se till att alla transportsäkringar tas bort från automaten! 1

Å Montera de komponenter som demonterats för transport.

Å Anslut alla elektriska ledningar och tryckluftsledningar.

LIVSFARA

Elinstallationsarbete får endast utföras av personal med föreskriven utbildning och behörig-

het. 1

Skötselinstruktion SIPLACE 80S-20/F4 1 Inledning, Tekniska data

Programversion SR.407.xx Utgåva 0f1/2001 SE 1.11 Översikt över delsystem - reglage

1.11 Översikt över delsystem - reglage

1.11.1 Reglage

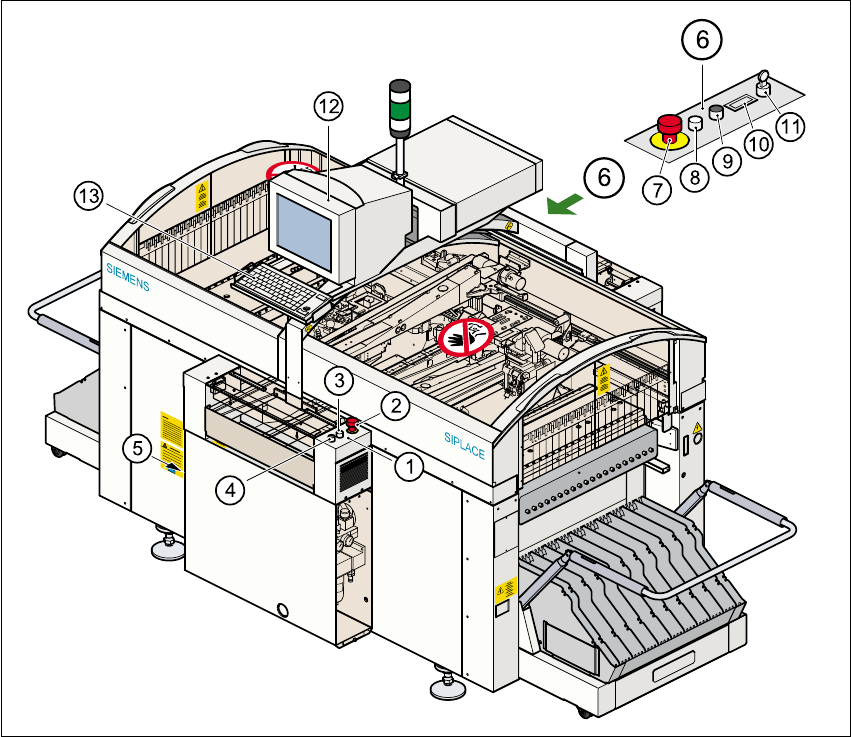

Bild 1.11 - 1 Översikt över delsystem - reglage

(1) Manöverpanel, inmatningssida (2) NÖDSTOPP-svampknappar

(3) Startknapp (vit) (4) Stoppknapp (svart)

(5) Huvudströmbrytare (6) Manöverpanel, utmatningssida

(7) NÖDSTOPP-svampknappar (8) Startknapp (vit)

(9) Stoppknapp (svart) (10) Komponenträkneverk

(11) Nyckelströmställare (12) Pekskärm

(13) Tangentbord med styrkula 1

1 Inledning, Tekniska data Skötselinstruktion SIPLACE 80S-20/F4

1.11 Översikt över delsystem - reglage Programversion SR.407.xx Utgåva 0f1/2001 SE

1.11.2 Beskrivning

Alla reglage är placerade så att de är inom räckhåll för personer av min längd 160 cm. 1

Huvudströmbrytare 1

Huvudströmbrytaren används för att slå på och av spänningsmatningen till automaten. 1

LIVSFARA

Delar av anläggningen är strömförande med livsfarlig spänning - även när huvudströmbrytaren är

frånslagen. 1

Nyckelströmställare 1

Vid normal drift står nyckelströmställaren i läge "0". Nyckeln ska var urtagen och förvaras på sä-

kert ställe. Nyckelströmställaren får endast ställas i läge "I" (uppsättning) av behörig personal i

samband med underhålls- och servicearbete. 1

Stoppknapp 1

Med hjälp av denna knapp stoppas automaten. 1

Startknapp 1

Med denna knapp startas automaten efter att huvudströmbrytaren slagits till resp efter att fel åt-

gärdats. 1

NÖDSTOPP-svampknappar 1

När NÖDSTOPP-svampknappen trycks in spärras den i intryckt läge. Spänningsmatningen till

portalaxlarna, komponentborden, transportörerna och kapningsaggregaten bryts och spännings-

matningen till placeringshuvudenas stjärnaxlar reduceras. Vrid knappen för att släppa upp den.1

Komponenträkneverk 1

Komponenträkneverket registrerar antalet bearbetade komponenter. 1

Stationsdator, bildskärm och tangentbord 1

Stationsdatorn med bildskärm och tangentbord sitter på en vridbar konsol på automatens mittbalk.

Stationsdator är en bordsdator med Pentium-processor. Som operativsystem används Windows

NT 4.0. Det grafiska användargränssnittet för SIPLACE följer Windows-standard och används för

manövrering och övervakning av placeringsautomaten. Bildskärmen är en pekskärm med färg

och har en upplösning av 640 x 480 pixel. Förutom tangentbordet kan även pekskärmen använ-
