Skötselinstruktion SIPLACE 80S-20/F4 1 Inledning, Tekniska data
Programversion SR.407.xx Utgåva 0f1/2001 SE 1.11 Översikt över delsystem - reglage
37
1.11.4 Tekniska data - streckkodsläsare för komponenter
1

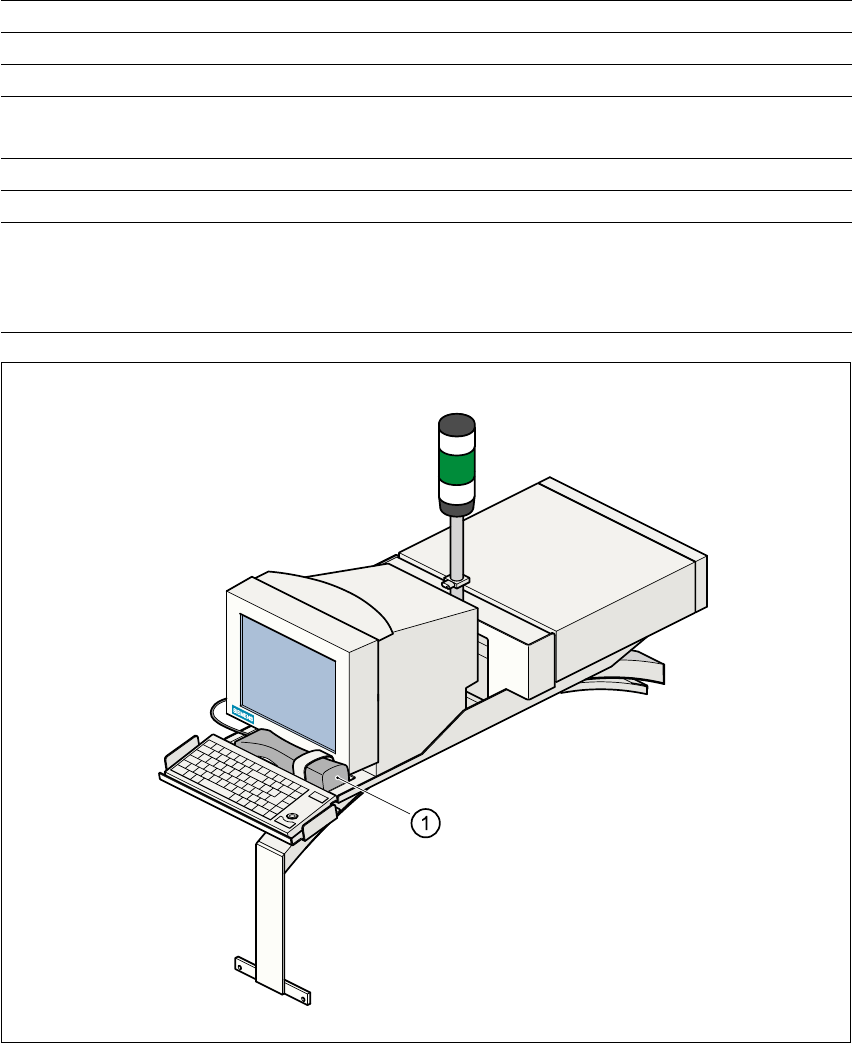

Bild 1.11 - 2 Streckkodsläsare för komponenter
(1) Streckkodsläsare för komponenter
Ansluts till Stationsdator
Datainmatning Via streckkodsläsare eller tangentbord
Antal tecken Max 40
Otillåten streckkod Streckkod som börjar med siffran 1 eller 2
och innehåller mindre än 5 tecken
Antal streckkoder Max 6 per komponent
Filter för gallring av data Max 1 per streckkod
Förinställda kodtyper Kod 39 (standard eller ASCII)
Kod 2 av 5 skiktad (interleaved) och normal
Kod 128, UPC-/EAN-/JAN-koder
(ytterligare kan erhållas på begäran)
1 Inledning, Tekniska data Skötselinstruktion SIPLACE 80S-20/F4
1.12 Översikt över delsystem - portal Programversion SR.407.xx Utgåva 0f1/2001 SE
38
1.12 Översikt över delsystem - portal
1.12.1 Portalens läge
1

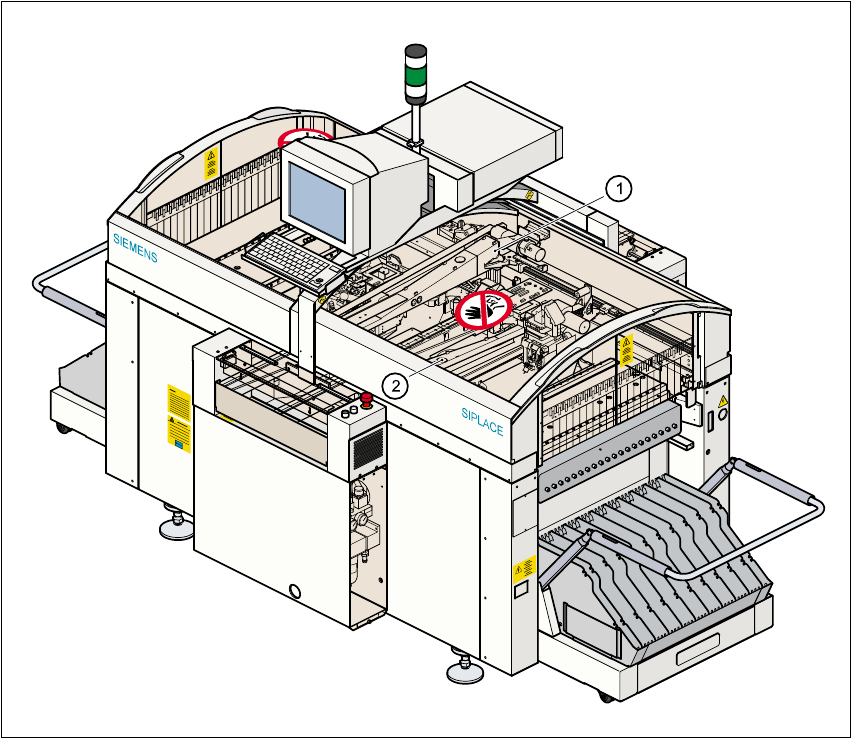

Bild 1.12 - 1 Portalens läge
S-20 1
(1) Portal 1
(2) Portal 2
F
4
1
(1) Portal 1
Portalsystemet består av funktionsgrupperna 1
– X-axel och
– Y-axel.
Skötselinstruktion SIPLACE 80S-20/F4 1 Inledning, Tekniska data
Programversion SR.407.xx Utgåva 0f1/2001 SE 1.12 Översikt över delsystem - portal
39
1.12.2 Ingående komponenter - X-axel
Bild 1.12 - 2 Ingående komponenter - X-axel
X-axeln består i princip av följande huvudenheter: 1
– Portalarm (1)
– Huvudfäste (2)
– Mätsystem för X-axel (3)
– Styrning för X-axel (4)
– X-likström servomotor (5)
– Tandrem (6)
I huvudfästet sitter följande komponenter 1
– Undre portalkamera (kamera för optisk avkänning av kretskort)
– Kretskort för huvud
– Mäthuvud för X-axelns mätsystem
– Revolverhuvud
