Skötselinstruktion SIPLACE 80S-20/F4 1 Inledning, Tekniska data

Programversion SR.407.xx Utgåva 0f1/2001 SE 1.15 Översikt över delsystem - kretskortstransportör

1.15 Översikt över delsystem - kretskortstransportör

1.15.1 Ingående komponenter - kretskortstransportör

I standardutförande är automaten försedd med en enkeltransportör. Dubbeltransportör finns som

tillval. Välj vänster eller höger sida av kretskortstransportören som stationär transportsida efter be-

hov. 1

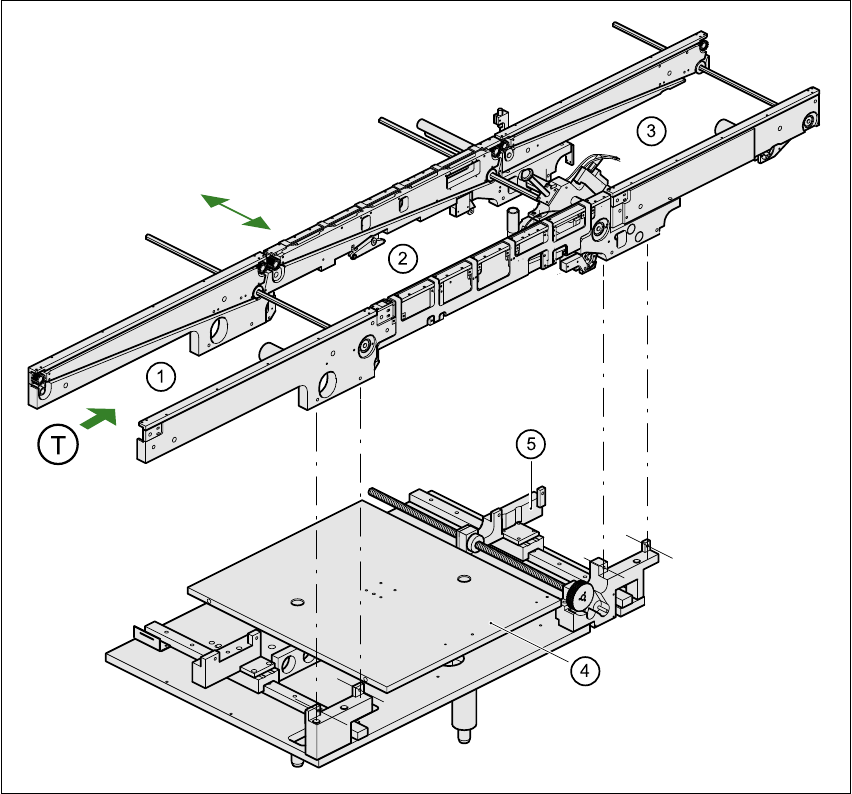

Bild 1.15 - 1 Kretskortstransportör - enkeltransportör

(1) Inmatningstransportör (2) Mittre transportör

(3) Utmatningstransportör (4) Lyftbord

(5) Breddjustering T transportriktning för kretskort 1

1 Inledning, Tekniska data Skötselinstruktion SIPLACE 80S-20/F4

1.15 Översikt över delsystem - kretskortstransportör Programversion SR.407.xx Utgåva 0f1/2001 SE

Transportbanden drivs av likströmsmotorer. Lyftbordet i området för mittre transportören används

för fixering av kretskorten. Breddjustering av kretskortstransportören sker antingen via menyn el-

ler via linjedatorn. 1

1.15.2 Tekniska data - enkeltransportör

1.15.3 Tekniska data - dubbeltransportör

Kretskortsformat

50mm x 50mm till 460mm x 460mm

2" x 2" till 18" x 18"

Tillval: till 508mm x 460mm

till 20" x 18"

Kretskortstjocklek 0,5mm till 4,5mm

Max Kretskortskrökning

Uppåt: 4,5mm - kretskortstjocklek

Nedåt: 0,5mm + kretskortstjocklek

Fritt utrymme under kretskort 25mm (standard), 40mm (tillval)

Höjd, kretskortstransportör

830mm ± 15mm (standard)

900mm ± 15mm (tillval)

930mm ± 15mm (tillval)

950mm ± 15mm (SNEMA-tillval)

Fast transportkant höger (standard), vänster (tillval)

Gränssnitt, typ Siemens (standard), (SMEMA-tillval)

Fri styrkant på komponent 3mm

Tid för kretskortsbyte 2,5 s

Kretskortsformat

50mm x 50mm till 460mm x 216,5mm

2" x 2" till 18" x 8,5"

Tillval: till 508mm x 216mm

till 20" x 8,5"
