Sk ö tselinstruktion SIPLACE 80S-20/F4 2 Drifts ä kerhet Programvers ion SR.407.xx Utg å va 0f1/2001 SE 2.1 S ä kerhetsanvisningar 65 2.1.7 S ä kerhet sf ö reskrif ter f ö r op tiska komponentavk ä nningsenheter (80F 4 )…
2 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4
2.1 Säkerhetsanvisningar Programversion SR.407.xx Utgåva 0f1/2001 SE
64
2
Pos 6, bild 2.1 - 4, sid 61 med varningsskyltar på grundmaskinen
Dekal på matare (förstoring)
FARA 2
Kondensatorer baserade på metallpulver, som till exempel tantalkondensatorer, får endast bear-
betas med matare som är märkta med denna dekal. 2
Use only approved feeders, labeled
as shown below, when feeding
capacitors based on metal-powder
(e.g. tantalum).
Fire Hazard
Can cause death, serious injury
or property damage
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
WARNING
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
Skötselinstruktion SIPLACE 80S-20/F4 2 Driftsäkerhet
Programversion SR.407.xx Utgåva 0f1/2001 SE 2.1 Säkerhetsanvisningar
65
2.1.7 Säkerhetsföreskrifter för optiska komponentavkänningsenheter (80F
4
)
FARA 2
Skyddsanordningarna på automaten eller på fine-pitch- resp flip-chip-enheten får inte ändras eller
modifieras. 2
Optiska strålningen från fine-pitch- resp flip-chipenheten uppfyller krav motsvarande laser klass 1
när enheten är fast monterade´i automaten och skyddskåporna är stängda (EN 60825-1 resp IEC
825). 2
Bild 2.1 - 5 Märkning av laser klass 1
Laser klass 1
2 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4
2.1 Säkerhetsanvisningar Programversion SR.407.xx Utgåva 0f1/2001 SE
66

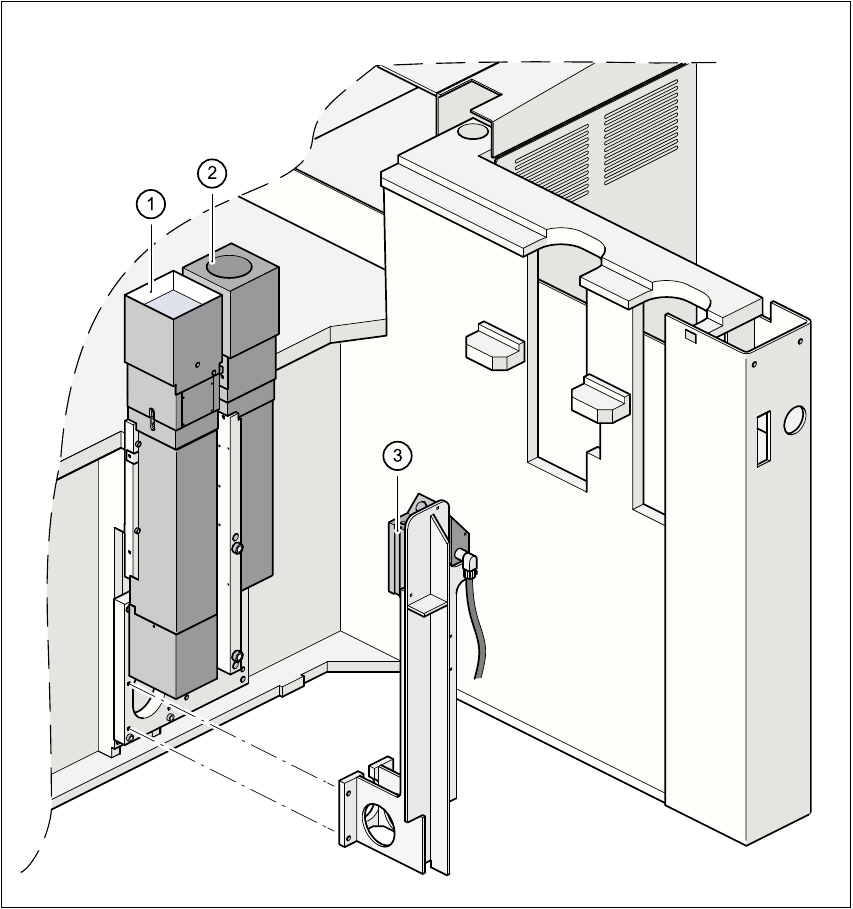

Bild 2.1 - 6 Optisk fine-pitch- och flip-chip-avkänningsenhet, koplanaritetslaserenhet
(1) Optisk fine-pitch-avkänningsenhet
(2) Optisk flip-chip-avkänningsenhet
(3) Koplanaritetslaserenhet
