Tillverkarens säkerhetsgaranti upphör att gälla om ändringar eller ingrepp görs i maskinen!
Användaren skall dessutom följa arbetarskyddsstyrelsens föreskrifter i samband med laserverk-
tyg (Richtlinien des Hauptverbandes der Berufsgenossenschaften - VBG 93) d.v.s,
- anmälan till skyddsombud
- utnämning av en ansvarig för laserskydd
- framtagning av riktlinjer för användning av modulen

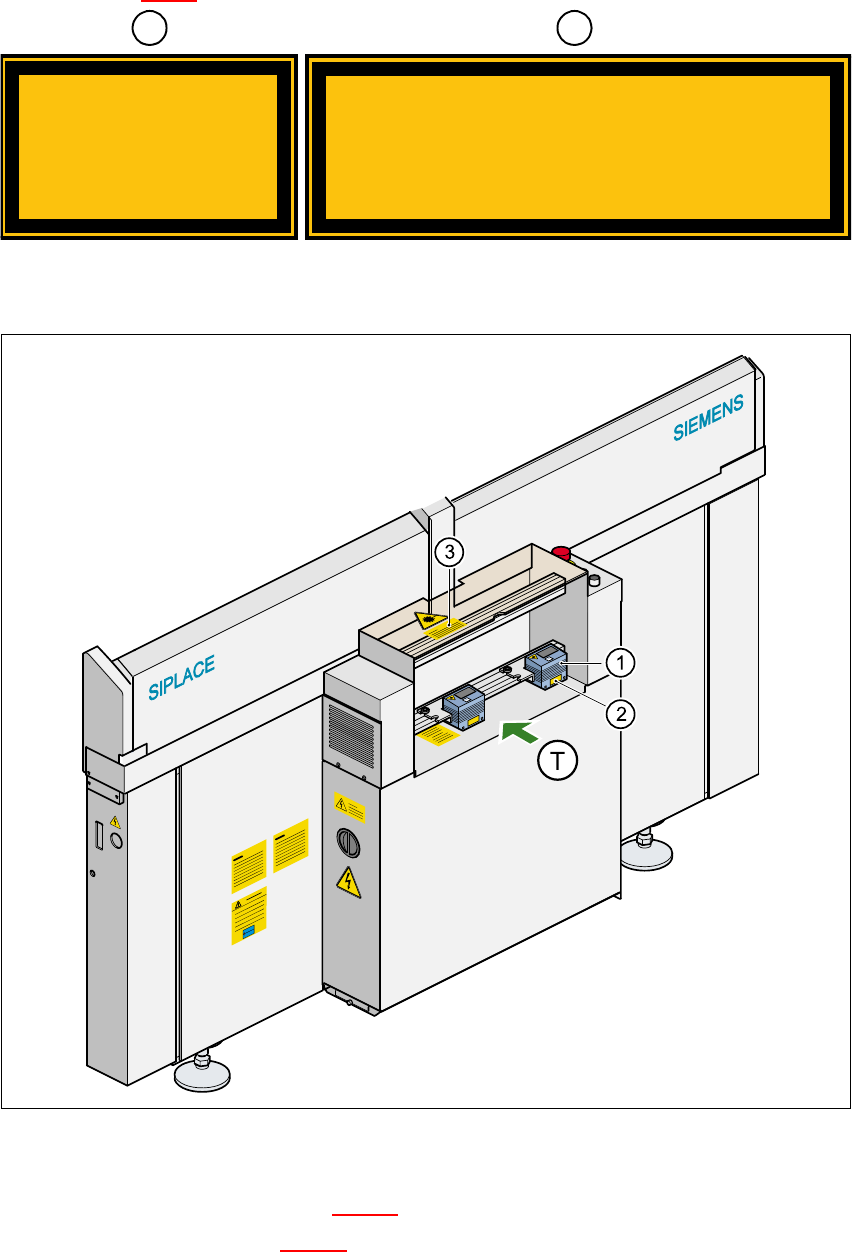

Följande bild visar läget av säkerhetsinstruktionerna för användning av koplanaritetslasermodu-
len vid automaterna SIPLACE. Dessa anvisningar skall placeras väl synligt på täckkåpan, på de
med pil markerade ställena. 2
Bild 2.1 - 9 Säkerhetsanvisningar för SIPLACE
Skötselinstruktion SIPLACE 80S-20/F4 2 Driftsäkerhet
Programversion SR.407.xx Utgåva 0f1/2001 SE 2.1 Säkerhetsanvisningar
69
- Text till Bild 2.1 - 9
2.1.9 Säkerhetsföreskrifter för streckkodsläsare för kretskort (tillval)

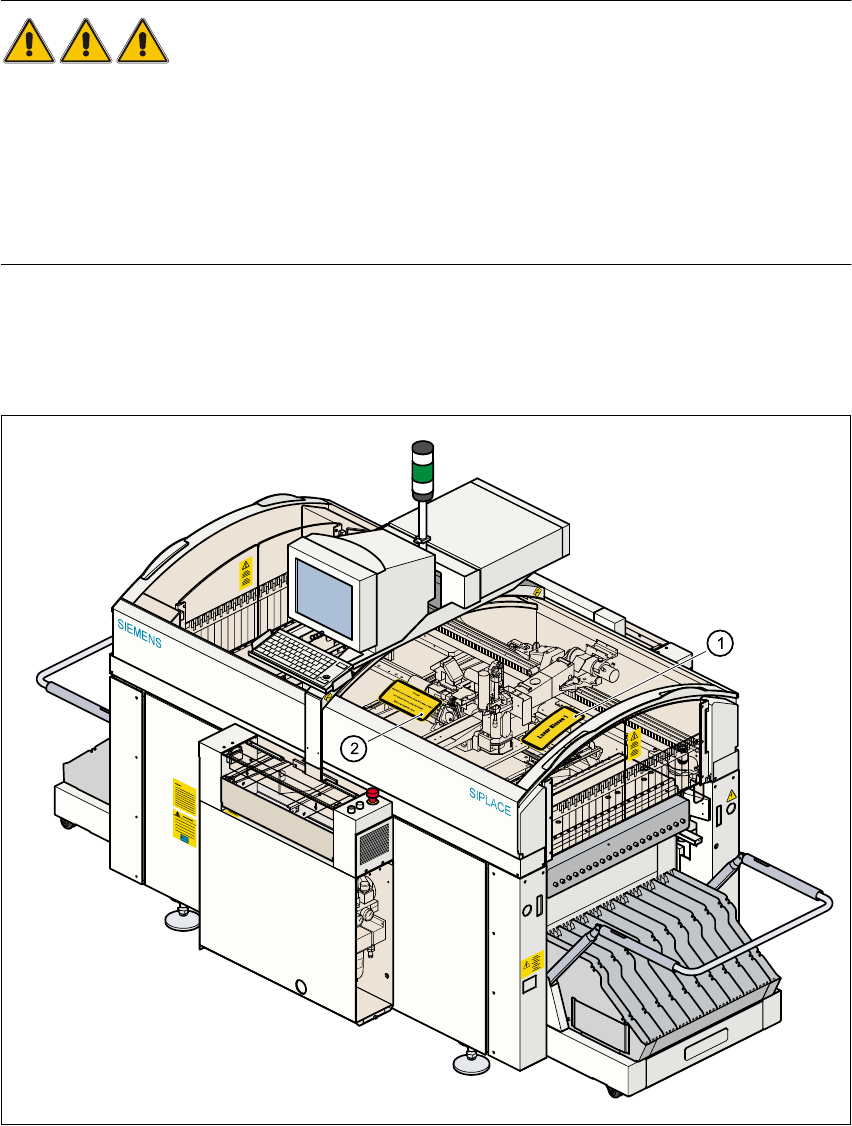

Bild 2.1 - 10 Streckkodsläsare för kretskort (undre)
(1) Streckkodsläsare för kretskort (undre)
(2) Dekal "Laserstrålning..." (se bild 2.1 - 11
)
(3) Dekal ’SE UPP ...’ (se bild 2.1 - 12
)
1
2
Laserklass 1
Aktas!
Osynlig laserstrålning, när luckan öppnats
och säkerhetslåsningen hoppats över
Utsätt dig inte för strålen
2 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4
2.1 Säkerhetsanvisningar Programversion SR.407.xx Utgåva 0f1/2001 SE
70
SE UPP! 2
Strålningseffekten för streckkodsläsarens avläsningsstråle är lägre än 1 mW. Streckkodsläsaren
uppfyller krav för laser klass 2 och i enlighet med DIN EN 60825-1 krävs därmed inga särskilda
skyddsåtgärder eller särskild skyddsutrustning. Titta aldrig direkt på laserstrålen! Dessutom finns
en skyddsfunktion som slår från laserdioden om polygonhjulet stannar eller roterar för långsamt.2
2
Laserstrålning! 2
Strålningen från streckkodsläsarens laserdiod (rött
resp infrarött ljus) är skadlig för ögonen. 2
ÅTitta inte in i laserstrålen!
ÅRikta inte streckkodsläsaren mot andras ögon.
ÅSe vid montering till att eventuell reflektion av la-
serstrålen under drift förhindras.
Om kåpan öppnas under drift sker ingen brytning
utan laserdioden kan ändå kopplas in via avläsnings-
stegningen. 2
Avgiven effekt för laserstrålen vid läsfönstret är max
1,0 mW. Kretskortsstreckkodsläsaren hör därför till
laser klass 2. 2
2
2
2
2
Bild 2.1 - 11 Dekal "Laserstrålning"
2
2
2
2
2
2
Bild 2.1 - 12 Dekal ’SE UPP ...’
2
LASERSTRÅLNING
TITTA INTE IN I STRÅLEN
LASER KLASS 2
EN 60825 1991
Max avgiven strålning: 1,0 mW
Avgiven våglängd: 670 nm
SE UPP!
Se upp!
Laserstrålning, när kåpan är öppen
och säkerhetsspärren förbikopplad
Titta inte in i strålen
