2.1.11 Säkerhetsföreskrifter för ändring av bordshöjd för komponentväxlingsbord
VARNING
Ombyggnad av komponentväxlingsbordet för att ändra
förinställd bordshöjd får endast utföras av särskilt utbildad service-
personal.
Var mycket försiktig vid uppsättning eftersom det finns
stora tyngder resp tryckfjädrar (lagrad energi) i systemet. 2
Uppsättning av komponentväxlingsbordet för annan linjehöjd 2
Å Lyft bordsskivan med automatens tryckluftssystem, lägg in en distanskloss med 120mm höjd
mellan bordsskivan och konsolen och sänk ned bordsskivan så att den vilar på distansklossen.
Å Demontera kåpan.
Å Fäll ned handtaget. Spärren vrids nedåt.
Å Ställ in skruven på önskat mått och lås den.
ANM
Om justerskruven inte kan skruvas ut till önskat mått måste konsolen höjas. 2
Å Fäst lyftanordningen i konsolen.
Å Lossa försiktigt konsolens klämfäste.
Å Lyft konsolen tills rörets ände sticker ut ca 1mm från klämfästet.
Å Dra fast konsolens klämfäste.
Å Skruva ut justerskruven till önskat mått och lås den.
Å Fäll upp komponentväxlingsbordets handtag. Spärren vrids också uppåt.
ANM
Om spärren inte kan vridas till övre ändläget måste konsolen höjas. 2
Å Fäst lyftanordningen i konsolen.
Å Lossa försiktigtkonsolens klämfäste.
Å Lyft konsolen tills rörets ände sticker ut ca 1mm från klämfästet.
Å Dra fast konsolens klämfäste.
Å Skruva ut justerskruven till önskat mått och lås den.
Skötselinstruktion SIPLACE 80S-20/F4 2 Driftsäkerhet
Programversion SR.407.xx Utgåva 0f1/2001 SE 2.1 Säkerhetsanvisningar
73
Å Lossa försiktigt konsolens klämfäste.
Å Sänk ned konsolen tills justerskruven ligger an mot spärren.
Å Dra fast konsolens klämfäste.
Å Kontrollera måttet mellan konsolen och golvet.
Å Montera kåpan.
Å Lyft bordsskivan och ta bort distansklossen.
2.1.12 Säkerhetsföreskrifter för växlingsbart komponentbord
Om ett växlingsbart komponentbord används i stället för ett flyttbart komponentväxlingsbord
måste följande säkerhetsföreskrifter följas för att förhindra personskador eller skador på automa-
ten. 2
VARNING 2
Om ett växlingsbart komponentbord monterats måste detta låsas med de två insexskruvarna M10
(se pos 1 och 2, bild 2.1 - 14
). Annars kan komponentbordet välta och orsaka att placeringshuvu-
det kolliderar med matarna i matarområdet. 2
2 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4
2.1 Säkerhetsanvisningar Programversion SR.407.xx Utgåva 0f1/2001 SE
74

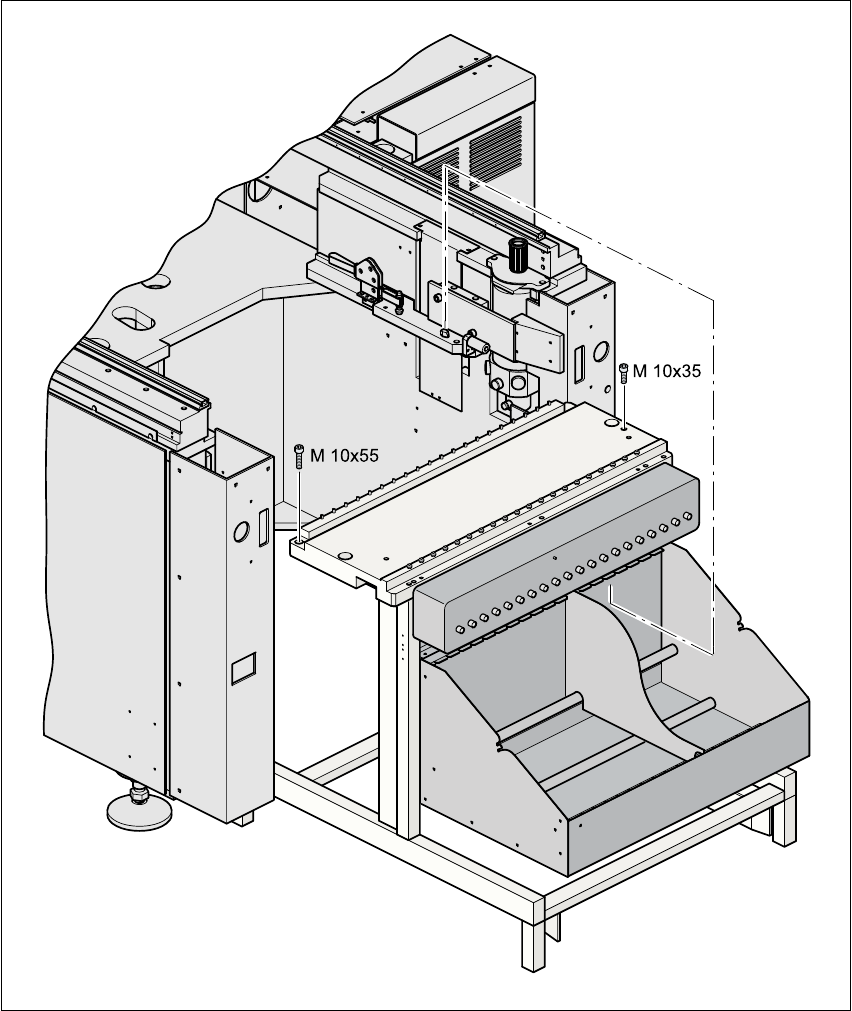

Bild 2.1 - 14 Låsning av växlingsbart komponentbord
